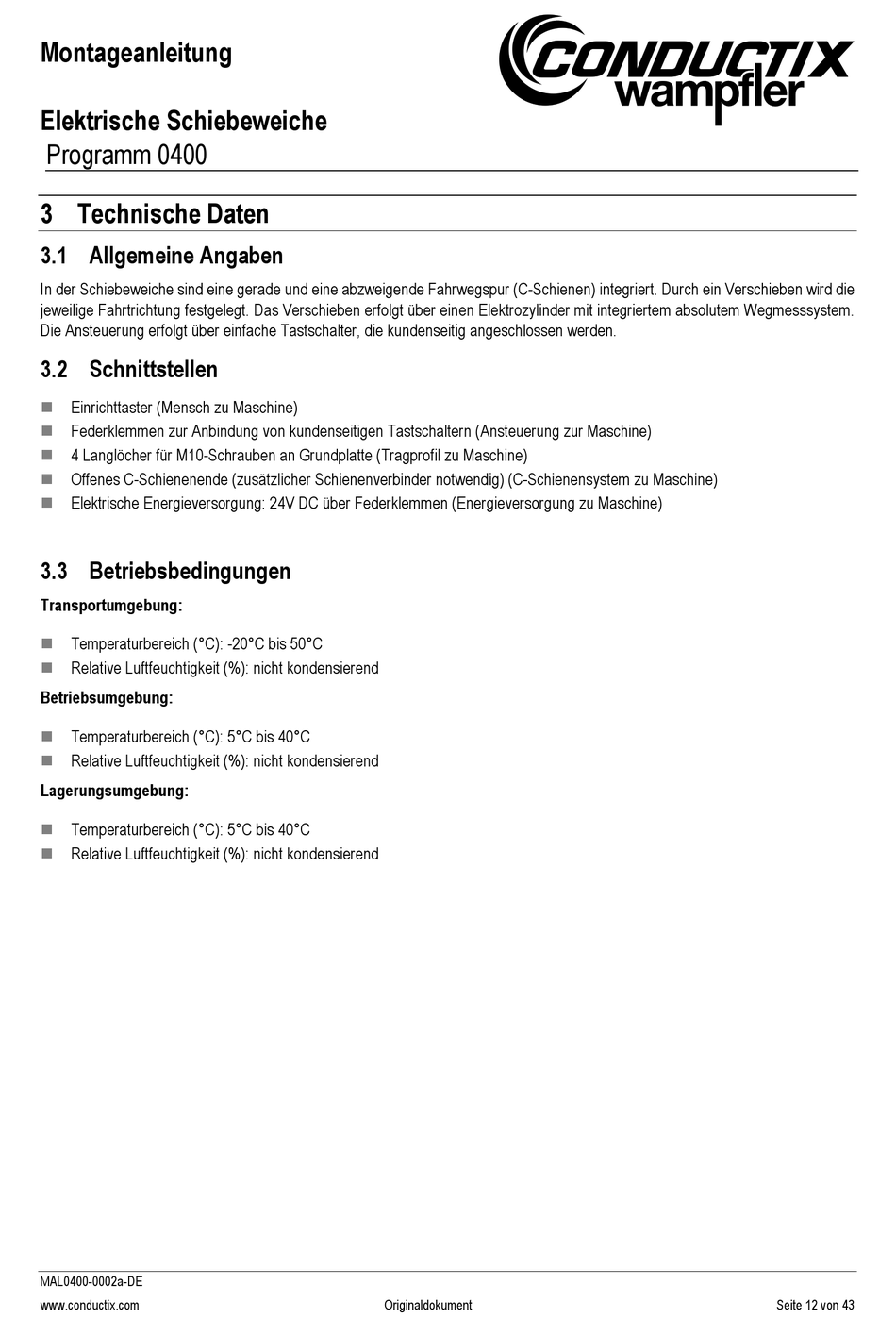

Montageanleitung
Elektrische Schiebeweiche
Programm 0400

3 Technische Daten

3.1 Allgemeine Angaben

In der Schiebeweiche sind eine gerade und eine abzweigende Fahrwegspur (C-Schienen) integriert. Durch ein Verschieben wird die
jeweilige Fahrtrichtung festgelegt. Das Verschieben erfolgt über einen Elektrozylinder mit integriertem absolutem Wegmesssystem.
Die Ansteuerung erfolgt über einfache Tastschalter, die kundenseitig angeschlossen werden.

3.2 Schnittstellen

Einrichttaster (Mensch zu Maschine)

Federklemmen zur Anbindung von kundenseitigen Tastschaltern (Ansteuerung zur Maschine)

4 Langlöcher für M10-Schrauben an Grundplatte (Tragprofil zu Maschine)

Offenes C-Schienenende (zusätzlicher Schienenverbinder notwendig) (C-Schienensystem zu Maschine)

Elektrische Energieversorgung: 24V DC über Federklemmen (Energieversorgung zu Maschine)


3.3 Betriebsbedingungen

Transportumgebung:
Temperaturbereich (°C): -20°C bis 50°C

Relative Luftfeuchtigkeit (%): nicht kondensierend

Betriebsumgebung:
Temperaturbereich (°C): 5°C bis 40°C

Relative Luftfeuchtigkeit (%): nicht kondensierend

Lagerungsumgebung:
Temperaturbereich (°C): 5°C bis 40°C

Relative Luftfeuchtigkeit (%): nicht kondensierend

