Montageanleitung
Elektrische Schiebeweiche
Programm 0400
1

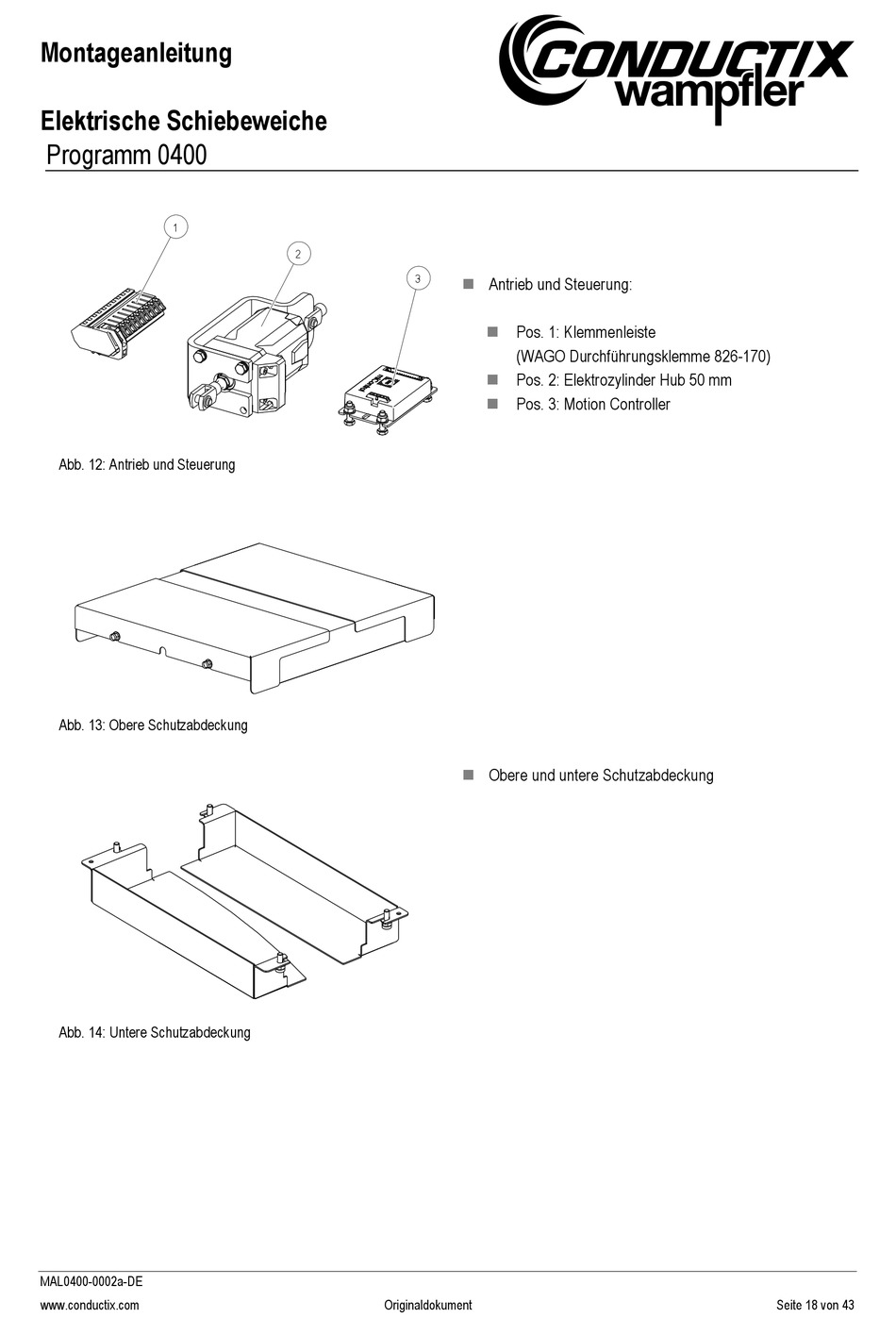

Abb. 12: Antrieb und Steuerung
Abb. 13: Obere Schutzabdeckung
Abb. 14: Untere Schutzabdeckung
MAL0400-0002a-DE
www.conductix.com
2
3


Originaldokument
Antrieb und Steuerung:
Pos. 1: Klemmenleiste

(WAGO Durchführungsklemme 826-170)
Pos. 2: Elektrozylinder Hub 50 mm

Pos. 3: Motion Controller

Obere und untere Schutzabdeckung
