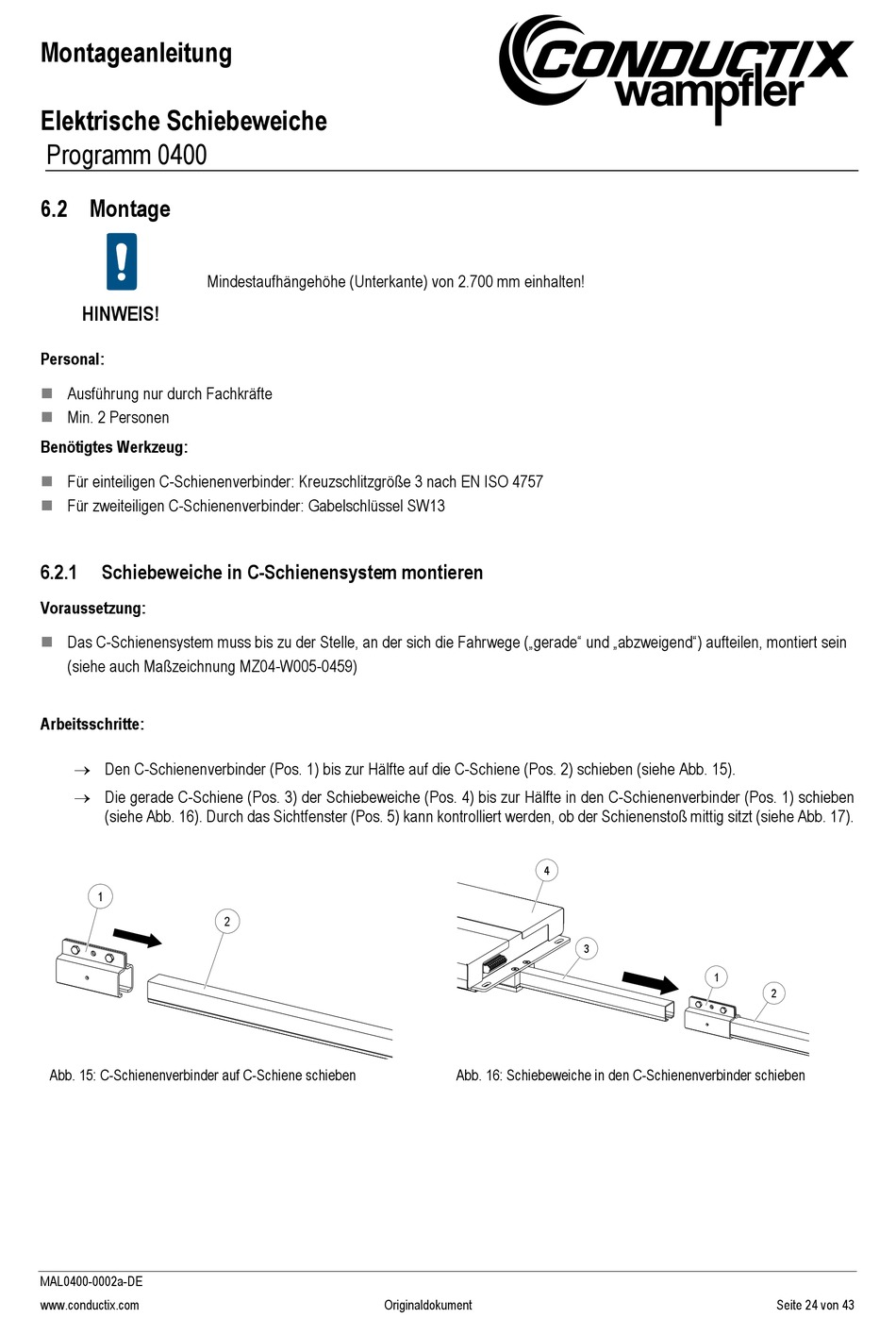

Montageanleitung
Elektrische Schiebeweiche
Programm 0400
6.2 Montage
Mindestaufhängehöhe (Unterkante) von 2.700 mm einhalten!
HINWEIS!
Personal:
Ausführung nur durch Fachkräfte
Min. 2 Personen
Benötigtes Werkzeug:
Für einteiligen C-Schienenverbinder: Kreuzschlitzgröße 3 nach EN ISO 4757
Für zweiteiligen C-Schienenverbinder: Gabelschlüssel SW13
6.2.1
Schiebeweiche in C-Schienensystem montieren
Voraussetzung:
Das C-Schienensystem muss bis zu der Stelle, an der sich die Fahrwege („gerade" und „abzweigend") aufteilen, montiert sein
(siehe auch Maßzeichnung MZ04-W005-0459)
Arbeitsschritte:
→ Den C-Schienenverbinder (Pos. 1) bis zur Hälfte auf die C-Schiene (Pos. 2) schieben (siehe Abb. 15).
→ Die gerade C-Schiene (Pos. 3) der Schiebeweiche (Pos. 4) bis zur Hälfte in den C-Schienenverbinder (Pos. 1) schieben
(siehe Abb. 16). Durch das Sichtfenster (Pos. 5) kann kontrolliert werden, ob der Schienenstoß mittig sitzt (siehe Abb. 17).
1
Abb. 15: C-Schienenverbinder auf C-Schiene schieben
MAL0400-0002a-DE
www.conductix.com
2
Originaldokument
4
3
Abb. 16: Schiebeweiche in den C-Schienenverbinder schieben
1
2
Seite 24 von 43
