Montageanleitung
Elektrische Schiebeweiche
Programm 0400
Fehlfunktionen vermeiden!
Alle Tastschalter agieren als Öffner (NC) und unterbrechen eine 24 Logik, welche an den Eingängen des
Motion Controllers eingelesen werden. Die ordnungsgemäße Funktion kann nur garantiert werden, wenn
an den externen Kontakten der WAGO-Klemmenleiste Öffner angeschlossen werden oder die Kontakte
HINWEIS!
bei Nichtverwendung der Fernsteuerung gebrückt werden (Brücke von K1+ zu K1- sowie K2+ zu K2-).
Andernfalls werden die Tastschalter falsch interpretiert und es kommt zu Fehlfunktionen!
K 2
K 1
LE D

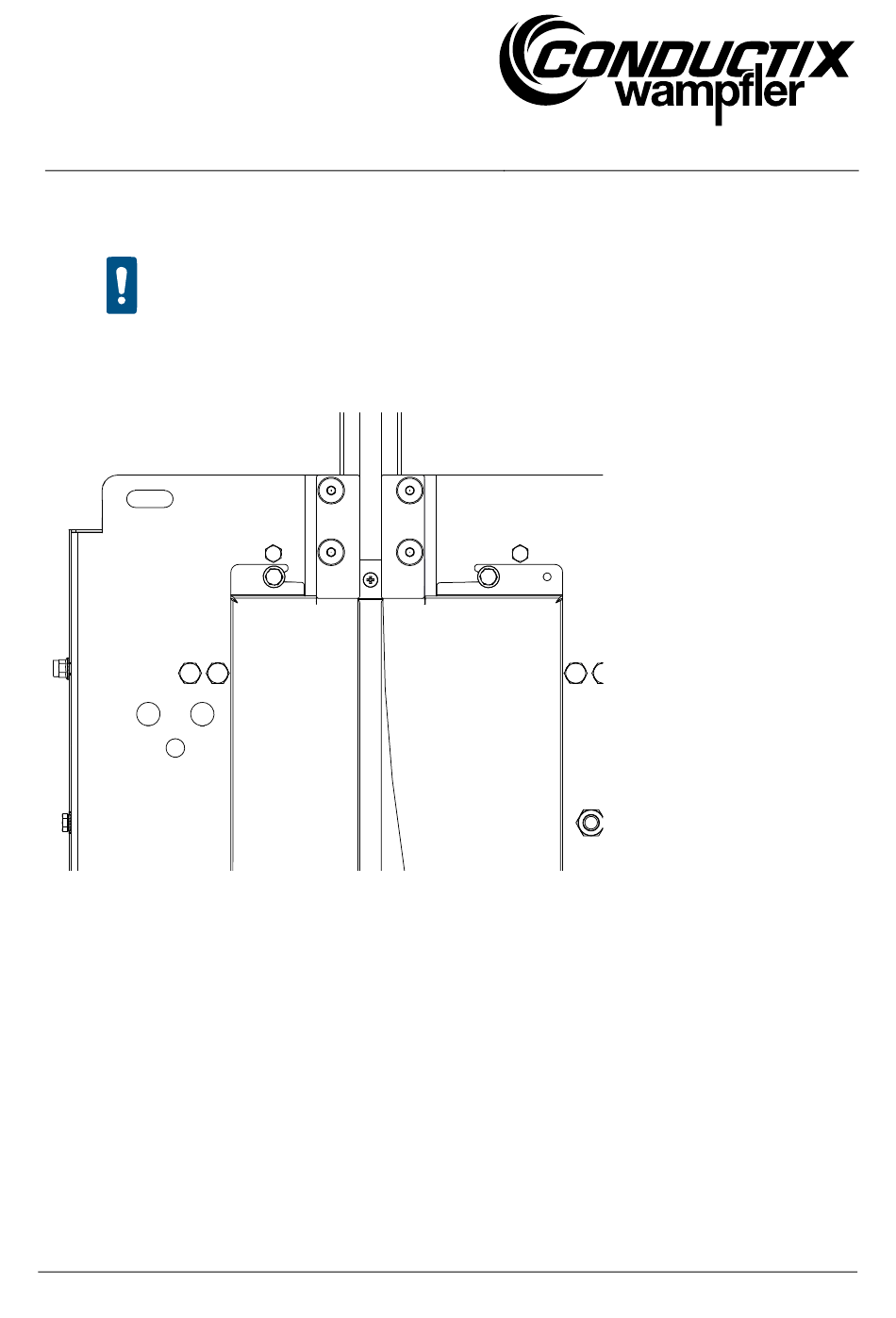

Abb. 26: Anschluss K1 und K2 sowie die LED an der Schiebeweiche
MAL0400-0002a-DE
www.conductix.com
Originaldokument
Seite 29 von 43
