Montageanleitung
Elektrische Schiebeweiche
Programm 0400
6.2.2
Elektrischer Anschluss
Für den elektrischen Anschluss des Elektrozylinders bitte auch die Einbauanleitung bzw. die Kurzanleitung des Herstellers SMELA
beachten (siehe Kapitel 11).
9

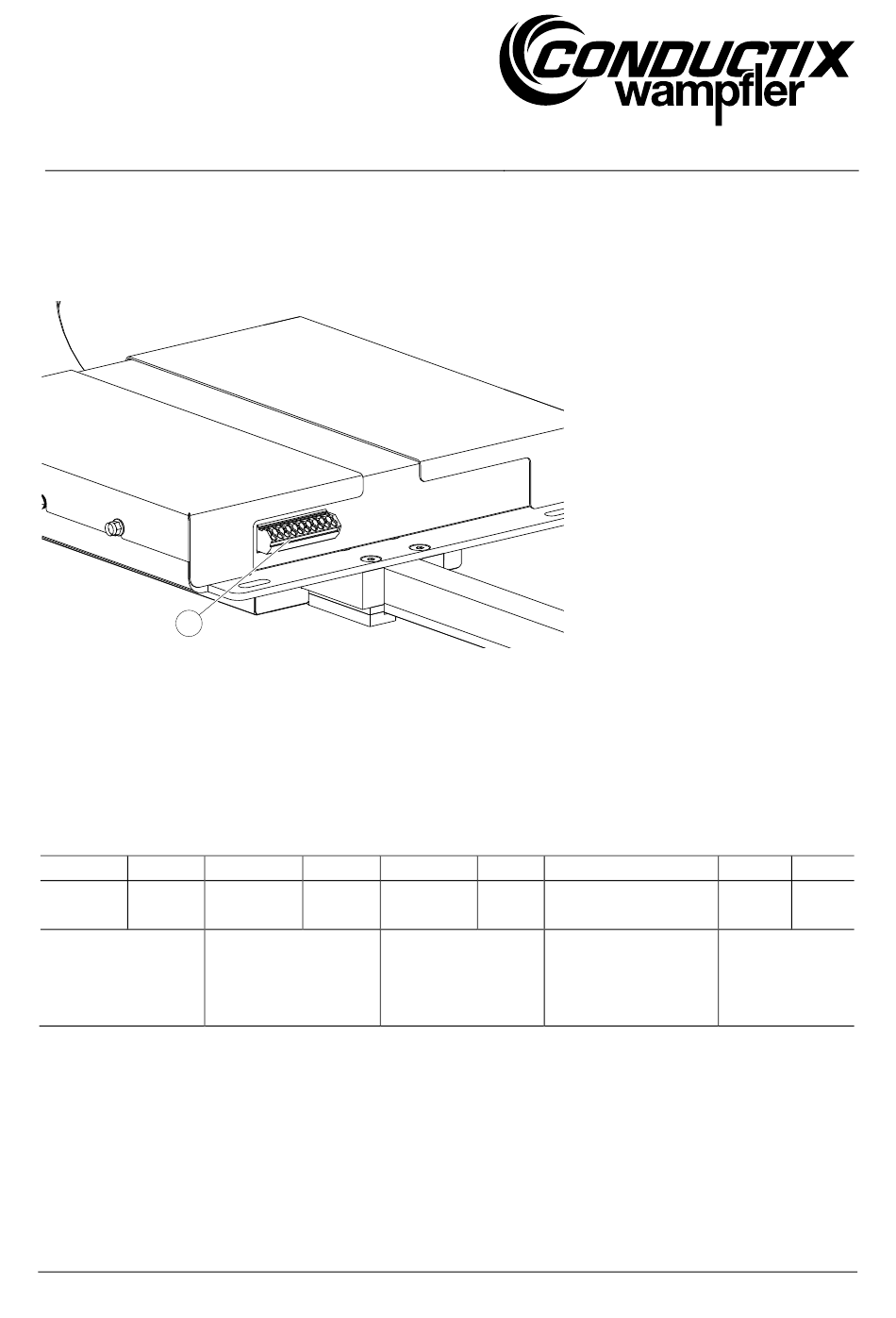

Abb. 25: Klemmenleiste an der Schiebeweiche
Zur Einbindung aller Komponenten (Elektrozylinder, Motion Controller, Melde-LED, interne sowie externe Tastschalter), gibt es einen
speziellen Kabelbaum (siehe SMELA-Kurzanleitung). Der Kabelbaum verbindet die genannten Komponenten mit einer Klemmen-
leiste (Pos. 9, siehe Abb. 25), die die notwendigen Kontakte zur Spannungsversorgung, der Fernsteuerung und der Option zur CAN-
Bus Anbindung nach außen führt.
Die Klemmenleiste hat folgende Kontaktbelegung (von außen betrachtet):
1
2
+24 V
GND
24 V Versorgung (für
Logik und Leistung
min. 5 A)
MAL0400-0002a-DE
www.conductix.com
3
4
K1+
K1+
Tastschalter als Öffner
(NC) Weichenposition 1
Originaldokument
5
6
K2+
K2-
Tastschalter als Öffner
(NC)
Weichenposition 2
7
Dout+
Ausgangssignal zur
internen LED
U
= 24 V
a
I
= 1,5 A
max
8
9
CAN
CAN
Hi
Lo
CAN-Bus
Anbindung
Seite 28 von 43
