Montageanleitung
Elektrische Schiebeweiche
Programm 0400

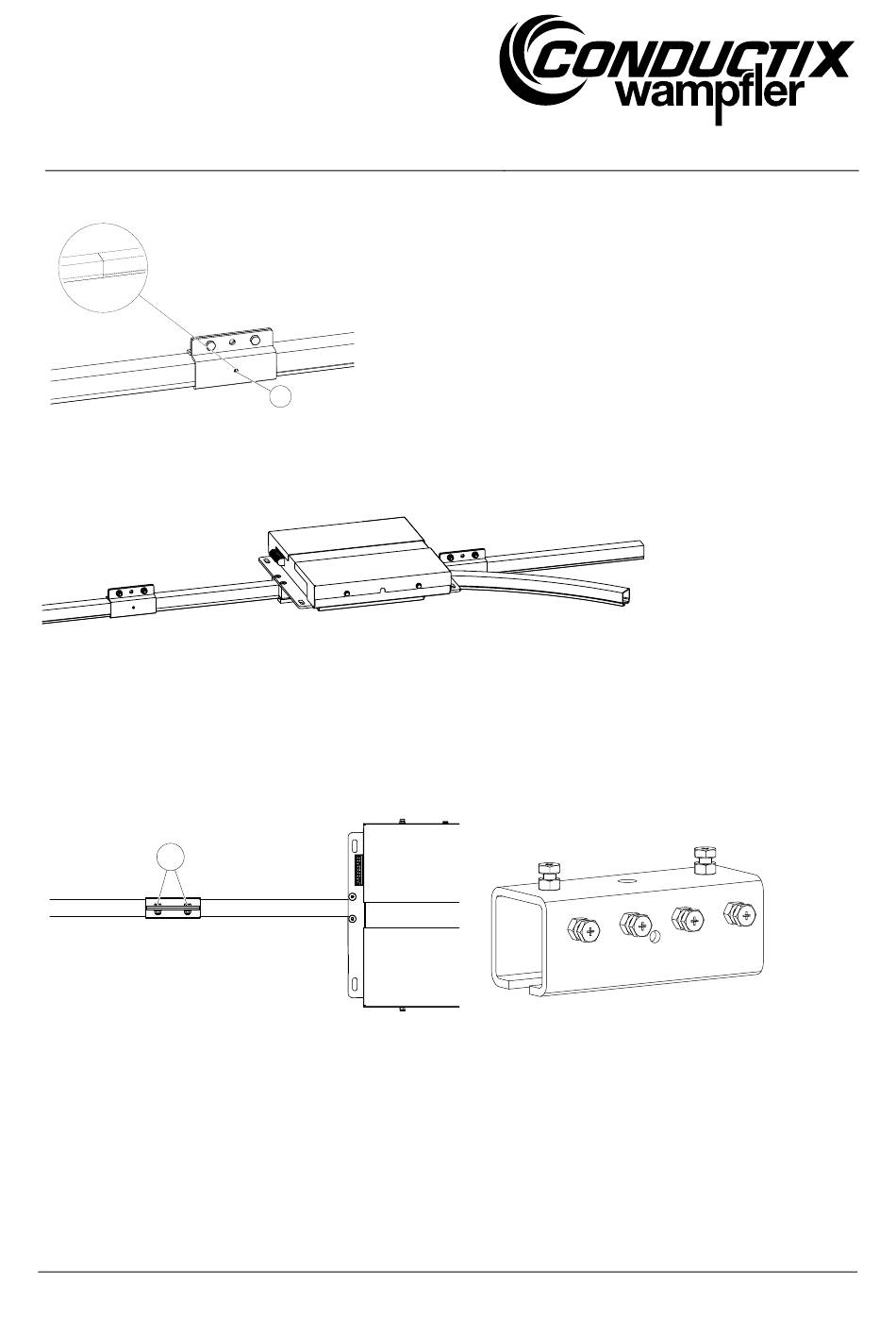

Abb. 17: Position des Schienenstoßes prüfen
→ Das weitere gerade C-Schienenstück der Schiebeweiche auf die gleiche Weise montieren (siehe Abb. 18).
Abb. 18: Die geraden C-Schienenstücke der Schiebeweiche sind an beiden Seiten montiert
→ Die zwei Sechskantmuttern M8 bzw. Sechskantschrauben M8 (Pos. 6) des zweiteiligen C-Schienenverbinders mit einem
Gabelschlüssel SW13 anziehen (siehe Abb. 19). Beim einteiligen C-Schienenverbinder alle sechs Kreuzschlitzschrauben
anziehen (siehe Abb. 20).
6
Abb. 19: Sechskantschrauben anziehen
→ Den C-Schienenverbinder auf das gerade C-Schienenstück, mit dem der C-Schienenbogen der Schiebeweiche montiert
werden soll, schieben (siehe Abb. 15).
→ Den C-Schienenbogen (Pos. 7) der Schiebeweiche (Pos. 4) bis zur Hälfte in den C-Schienenverbinder (Pos. 1) schieben
(siehe Abb. 21). Durch das Sichtfenster (Pos. 5) kann kontrolliert werden, ob der Schienenstoß mittig sitzt (siehe Abb. 22).
→ Die zwei Sechskantmuttern M8 bzw. Sechskantschrauben M8 (Pos. 6) des zweiteiligen C-Schienenverbinders mit einem
Gabelschlüssel SW13 anziehen (siehe Abb. 19). Beim einteiligen C-Schienenverbinder alle sechs Kreuzschlitzschrauben
anziehen (siehe Abb. 20).
MAL0400-0002a-DE
www.conductix.com
5
Originaldokument
Abb. 20: Einteiliger C-Schienenverbinder
Seite 25 von 43
