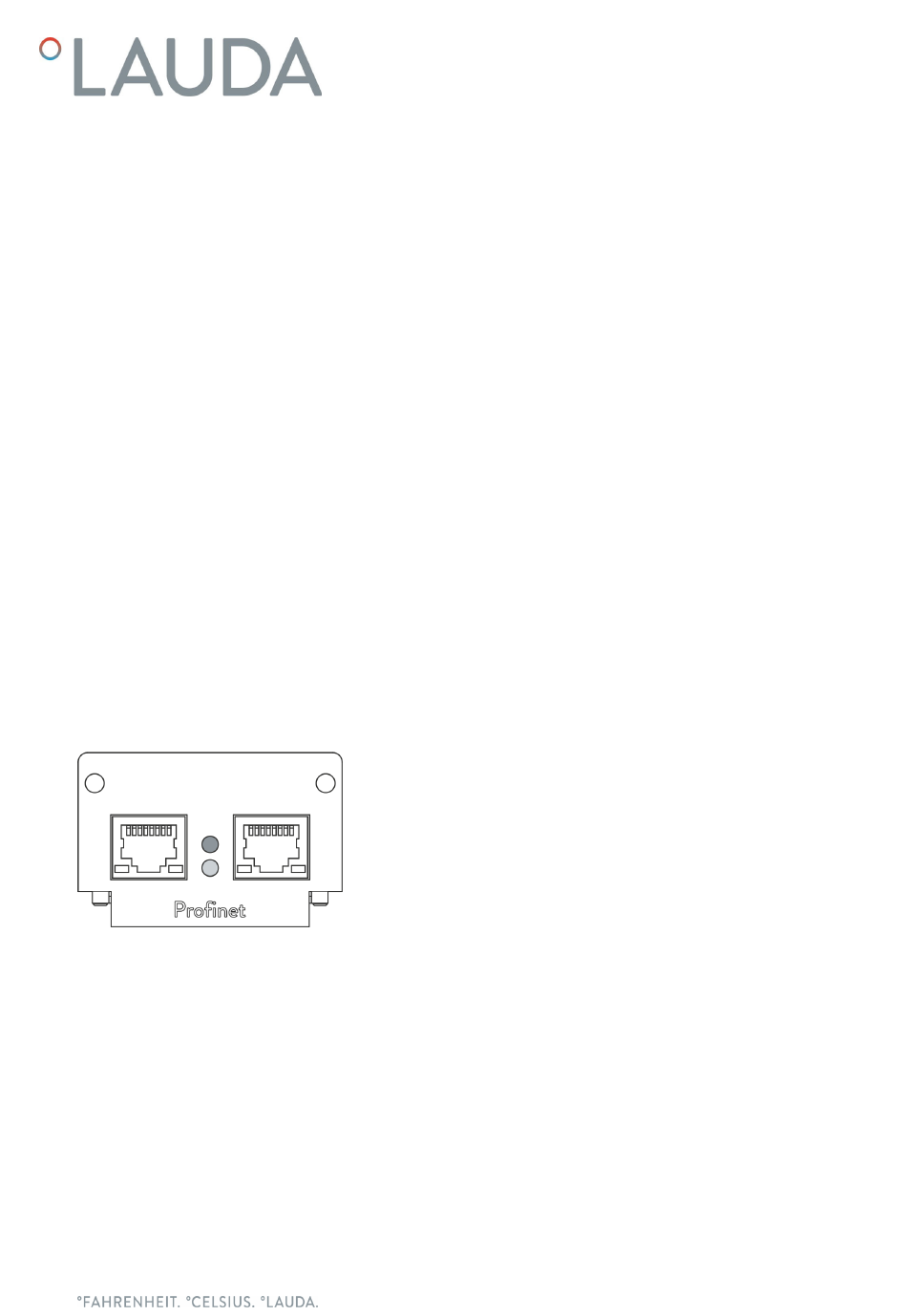

- Seite 1 Betriebsanleitung Schnittstellenmodul LRZ 932 Profinet-Modul Advanced Vor Beginn aller Arbeiten Anleitung lesen! V1R20...
- Seite 2 Hersteller: LAUDA DR. R. WOBSER GMBH & CO. KG Laudaplatz 1 97922 Lauda-Königshofen Deutschland Telefon: +49 (0)9343 503-0 Telefax: +49 (0)9343 503-222 E-Mail: info@lauda.de Internet: https://www.lauda.de Originalbetriebsanleitung Q4DA-E_13-030, 1, de_DE 9.5.2022 © LAUDA 2022 2 / 40 Schnittstellenmodul LRZ 932...
-
Seite 3: Inhaltsverzeichnis
Protokoll Short ............................20 Menüstruktur................................20 Schnittstellenfunktionen............................. 21 7.4.1 Lesebefehle (Input-Daten Profinet-Controller).................. 21 7.4.2 Schreibbefehle (Output-Daten Profinet-Controller)................ 25 7.4.3 Verfügbarkeit der Schnittstellenfunktionen..................29 7.4.4 Bedienrechte............................. 31 7.4.5 Kommunikationsüberwachung....................... 32 Instandhaltung..................................33 Störungen.................................... 34 Alarm.................................... 34 Schnittstellenmodul LRZ 932 3 / 40... - Seite 4 Fehler................................... 34 Warnung..................................35 Außerbetriebnahme................................36 Entsorgung................................... 37 Technische Daten................................38 Index..................................... 39 4 / 40 Schnittstellenmodul LRZ 932...
-
Seite 5: Allgemeines
Betriebsanleitung angegebenen Bedingungen betrieben werden. Das Schnittstellenmodul ist ein Zubehör, das die Anschlussmöglichkeiten eines LAUDA Temperiergeräts erweitert. Es darf nur in ein Temperiergerät eingebaut werden, das die bereitgestellte Schnittstelle unterstützt. Eine Liste der kompatiblen Gerätelinien finden Sie im Kapitel "Kompatibilität" der vor- liegenden Betriebsanleitung. -
Seite 6: Kompatibilität
Sollten in anderssprachigen Ausgaben inhaltliche Abweichungen auftreten, sind die Angaben in der deutschen Ausgabe maßgebend. Wenden Sie sich bei bei Unstimmigkeiten an den LAUDA Service, siehe Ä Kapitel 1.6 „Kon- takt LAUDA“ auf Seite 7. In der Betriebsanleitung genannte Firmen- und Produktnamen sind in der Regel eingetragene Warenzeichen der jeweiligen Unternehmen und unterliegen marken- und patentrechtlichem Schutz. -
Seite 7: Kontakt Lauda
Kontakt LAUDA Kontaktieren Sie den LAUDA Service in den folgenden Fällen: Fehlerbehebung Technische Fragen Bestellung von Zubehör und Ersatzteilen Falls Sie anwendungsspezifische Fragen haben, wenden Sie sich an unseren Vertrieb. Kontaktdaten LAUDA Service Telefon: +49 (0)9343 503-350 Fax: +49 (0)9343 503-283 E-Mail: service@lauda.de... -
Seite 8: Sicherheit
Die vorliegende Betriebsanleitung gilt in Verbindung mit der Betriebsan- leitung des Temperiergeräts, in welches das Schnittstellenmodul einge- baut wird. Anleitungen zu LAUDA Produkten stehen auf der LAUDA Website zum Download bereit: https://www.lauda.de In der vorliegenden Betriebsanleitung existieren Warnhinweise und ... -
Seite 9: Hinweise Zum Schnittstellenmodul
Länge. Achten Sie auf EMV-gerechte Abschirmung der Kabel und Steckver- binder. LAUDA empfiehlt den Einsatz vorkonfektionierter Kabel. Verlegen Sie Kabel stets fachgerecht und stolpersicher. Fixieren Sie ver- legte Kabel und sorgen Sie dafür, dass diese im Betrieb nicht beschädigt werden können. -
Seite 10: Auspacken
Entsorgen Sie die Verpackungsmaterialien nach dem Einbau umwelt- gerecht, siehe Ä „Verpackung“ auf Seite 37. Sollten Sie Schäden am Schnittstellenmodul feststellen, kontak- tieren Sie umgehend den LAUDA Service, siehe Ä Kapitel 1.6 „Kontakt LAUDA“ auf Seite 7. 10 / 40... -
Seite 11: Gerätebeschreibung
Zweckbestimmung Das Profinet-Modul ist zum Einbau in Temperiergeräte vorgesehen, welche die Profinet-Schnittstelle unterstützen. Die Profinet-Schnittstelle ermög- licht es, Temperiergeräte über den LAUDA Befehlssatz anzusteuern (zum Beispiel Leitstand). Aufbau Signaleingang ( IN ) und Signalausgang ( OUT ) des Schnittstellenmoduls sind über zwei RJ45-Anschlüsse realisiert. - Seite 12 Daten übertragen werden (Link/Activity). * LED-Signal Beschreibung Die Schnittstelle ist nicht verbunden. Die Schnittstelle ist verbunden und inaktiv. Blinken Die Schnittstelle ist verbunden; Daten werden übertragen. * Die grüne LED der RJ45-Anschlüsse ist ohne Funktion. 12 / 40 Schnittstellenmodul LRZ 932...
-
Seite 13: Vor Der Inbetriebnahme
Halten Sie stets die Sicherheitsmaßnahmen gegen elektro- statische Entladung ein. Die Beschreibung des Moduleinbaus gilt prinzipiell für alle LAUDA Temperiergeräte; die Beispielgrafiken hier zeigen den Einbau eines Analogmoduls in ein Temperiergerät der Gerätelinie Variocool. Beachten Sie, dass ein Schnittstellenmodul mit kleiner Blende nur in einen niedrigen Modulschacht eingebaut werden darf. - Seite 14 Modulschacht. Abb. 4: Schnittstellenmodul anschließen (Prinzipskizze) Schrauben Sie die Blende mit 2 Schrauben M3 x 10 am Gehäuse fest. Die neue Schnittstelle des Temperiergeräts ist betriebsbereit. Abb. 5: Blende befestigen (Prinzipskizze) 14 / 40 Schnittstellenmodul LRZ 932...
-
Seite 15: Modulbox Verwenden
Modulbox verwenden Mit der LiBus-Modulbox können Sie ein LAUDA Temperiergerät um zwei zusätzliche Modulschächte erweitern. Die Modulbox ist für Schnittstellen- module mit großer Blende konzipiert und wird über eine freie LiBus-Buchse am Temperiergerät angeschlossen. Die Buchse am Temperiergerät trägt die Beschriftung LiBus. -
Seite 16: Inbetriebnahme
Prüfen Sie, ob das Display eine Software-Warnung anzeigt. Warnung 510 - 532 SW Update Erford. beziehungsweise SW too old : Wenden Sie sich an den LAUDA Service, siehe Ä Kapitel 1.6 „Kontakt LAUDA“ auf Seite 7. Keine Software-Warnung: Nehmen Sie das Temperiergerät wie ... -
Seite 17: Betrieb
Die GSDML-Datei liefert dem Controller Informationen über das Gerät, die für die Projektierung notwendig sind. Die Bitmap-Datei ent- hält ein Symbol, welches ein stilisiertes Einsteckmodul und das LAUDA Logo zeigt. Es kann von der Profinet-Projektierungssoftware in bestimmten Situationen verwendet werden, um die gesamte Anlage übersichtlich bezie- hungsweise grafisch darzustellen. -
Seite 18: Protokoll Large
Zahlenwerte werden stets 4-stellig in der Auflösung 1:1000 übermittelt. Dies gilt auch für ganzzahlige Einstellungen wie Statuswerte. Beispiel: Das Temperiergerät soll in den Stand-by-Modus geschaltet werden. Der dafür erforderliche Statuswert 1 wird durch den Zahlenwert 1000 über- mittelt. 18 / 40 Schnittstellenmodul LRZ 932... - Seite 19 Programmgeber: Alle Segmente belegt. 0x31 Keine Sollwertvorgabe möglich: Analoger Sollwerteingang ist aktiviert. 0x32 TiH £ TiL 0x33 Externer Fühler fehlt 0x34 Analogwert nicht vorhanden 0x35 Automatik eingestellt 0x36 Keine Sollwertvorgabe möglich: Programmgeber läuft oder pausiert Schnittstellenmodul LRZ 932 19 / 40...
-
Seite 20: 7.2.2 Protokoll Short
Temperiergerät verfügbar sind. Das Menü zur Konfiguration der Schnittstelle ist in das Hauptmenü des jeweiligen Temperiergeräts integriert: Menü Module Profinet Abb. 8: Menü Profinet-Schnittstelle Der verwendete Befehlssatz wird durch den Profinet-Controller vorgegeben. 20 / 40 Schnittstellenmodul LRZ 932... -
Seite 21: Schnittstellenfunktionen
TiL (unterer Grenzwert) Tab. 8: Pumpe ID Funktion Einheit Protokoll Large Protokoll Short Cmd No. Byte Bedeutung (Byte 2) (Byte 3) 6 Vorlaufdruck / Pumpendruck, [bar] – relativ zur Atmosphäre 18 Leistungsstufe Pumpe [–] – Schnittstellenmodul LRZ 932 21 / 40... - Seite 22 (Byte 3) 39 Regelparameter Xp – 41 Regelparameter Tn – 43 Regelparameter Tv – 45 Regelparameter Td – 47 Regelparameter KpE [–] – 49 Regelparameter TnE – 51 Regelparameter TvE – 53 Regelparameter TdE – 22 / 40 Schnittstellenmodul LRZ 932...
- Seite 23 Cmd No. Byte Bedeutung (Byte 2) (Byte 3) 63 Zustand Tastatur Master: [–] – 0 = frei / 1 = gesperrt 65 Zustand Tastatur (Fernbedien- [–] – einheit): 0 = frei / 1 = gesperrt Schnittstellenmodul LRZ 932 23 / 40...
- Seite 24 [–] – 116 Schnittstellenmodul EtherCAT [–] – 117 Schnittstellenmodul Kontakt [–] – 118 Magnetventil Kühlwasser [–] – 119 Magnetventil Nachfüllautomatik [–] – 121 Magnetventil, Absperrventil 1 [–] – 122 Magnetventil, Absperrventil 2 [–] – 24 / 40 Schnittstellenmodul LRZ 932...
-
Seite 25: Schreibbefehle (Output-Daten Profinet-Controller)
ID Funktion Einheit Protokoll Large Protokoll Short Cmd No. Byte Bedeutung (Byte 2) (Byte 3) 17 Leistungsstufe Pumpe (1 – 6 [–] – oder 1 – 8) 30 Solldruck (bei Einstellung [bar] – Druckregelung) Schnittstellenmodul LRZ 932 25 / 40... - Seite 26 – 44 Regelparameter Td – 46 Regelparameter KpE [–] – 48 Regelparameter TnE – 50 Regelparameter TvE – 52 Regelparameter TdE – 54 Korrekturgrößenbegrenzung – 56 Regelparameter XpF [–] – 60 Regelparameter Prop_E – 26 / 40 Schnittstellenmodul LRZ 932...
- Seite 27 Cmd No. Byte Bedeutung (Byte 2) (Byte 3) 62 Tastatur Master (entspricht [–] – "KEY"): 0 = freischalten / 1 = sperren 64 Tastatur Fernbedieneinheit [–] – Command: 0 = freischalten / 1 = sperren Schnittstellenmodul LRZ 932 27 / 40...
- Seite 28 Tab. 21: Status ID Funktion Einheit Protokoll Large Protokoll Short Cmd No. Byte Bedeutung (Byte 2) (Byte 3) 74 Gerät ein- / ausschalten [–] Standby-Modus: 0 = aus, (Standby) 1 = ein 28 / 40 Schnittstellenmodul LRZ 932...
-
Seite 29: 7.4.3 Verfügbarkeit Der Schnittstellenfunktionen
– – ü ü ü – – ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü * Gerätetyp gemäß Typenschild Schnittstellenmodul LRZ 932 29 / 40... - Seite 30 ü ü ü ü ü ü ü ü ü ü – – ü ü ü – – ü ü ü ü ü ü ü ü ü ü ü ü ü * Gerätetyp gemäß Typenschild 30 / 40 Schnittstellenmodul LRZ 932...
-
Seite 31: 7.4.4 Bedienrechte
Sobald ein Schreibbefehl über die Schnittstelle an das Gerät geschickt wird, und Variocool NRTL holt sich die Schnittstelle automatisch die Bedienrechte. Sollten eine andere Bedienstelle bereits exklusive Bedienrechte besitzen, so ist das Schreiben nicht möglich und die Schnittstelle antwortet mit der Fehlermeldung 38 . Schnittstellenmodul LRZ 932 31 / 40... -
Seite 32: 7.4.5 Kommunikationsüberwachung
Soll der Zustand der Kommunikationsüberwachung wieder verlassen werden, so muss der Wert für den Timeout der Kommunikationsüberwachung auf 0 zurückgesetzt werden. Die Überwachung wird damit deaktiviert. Der Timeout kann auch über das Gerätemenü eingestellt werden. 32 / 40 Schnittstellenmodul LRZ 932... -
Seite 33: Instandhaltung
Bei Verwendung von Druckluft: Stellen Sie stets einen niedrigen Arbeitsdruck ein, um eine mechanische Beschädigung der Anschlüsse auszuschließen. Wenden Sie sich bei Fragen zu technischen Anpassungen an den LAUDA Service, siehe Ä Kapitel 1.6 „Kontakt LAUDA“ auf Seite 7. Schnittstellenmodul LRZ 932 33 / 40... -
Seite 34: Störungen
Die Profinet-Schnittstelle kennt folgende Fehlermeldungen: Tab. 23: Profinet-Fehlermeldungen Code * Bedeutung 501 – 504, 507, 508 Hardware des Schnittstellenmoduls defekt. Kontaktieren Sie den LAUDA Service. Interne 24 V‑Spannung des Schnittstellenmoduls zu niedrig. Interne 24 V‑Spannung des Schnittstellenmoduls zu hoch. 34 / 40... -
Seite 35: Warnung
Code Bedeutung Interne Kommunikation überlastet. Unerwarteter Reset. Kontaktieren Sie den LAUDA Service, wenn die Warnung mehrfach auftritt. Verbindungsabbruch erkannt. Es gab keine Kommunikation über einen Zeitraum der länger war als der eingestellte Timeout. Gültig für die Gerätelinien Variocool und PRO. -
Seite 36: Außerbetriebnahme
Sichern Sie das Schnittstellenmodul gegen statische Aufladung, wenn Sie es einlagern möchten. Der Lagerort muss die in den technischen Daten angegebenen Umgebungsbedingungen erfüllen. Beachten Sie im Fall der Entsorgung die Hinweise in Ä „Altgerät“ auf Seite 37. 36 / 40 Schnittstellenmodul LRZ 932... -
Seite 37: Entsorgung
Entsorgen Sie das Gerät gemäß den in Ihrer Region geltenden Ent- sorgungsrichtlinien. Beachten Sie die Richtlinie 2012/19/EU (WEEE Waste of Electrical and Electronic Equipment), sofern die Entsorgung in einem Mit- gliedsstaat der EU erfolgt. Schnittstellenmodul LRZ 932 37 / 40... -
Seite 38: Technische Daten
2x RJ45-Anschluss, 8‑polig Umgebungsbedingungen Luftfeuchte Höchste relative Luftfeuchte 80 % bei 31 °C und bis 40 °C auf 50 % linear abnehmend. Umgebungstemperaturbereich [°C] 5 – 40 Temperaturbereich bei Lagerung [°C] 5 – 50 38 / 40 Schnittstellenmodul LRZ 932... -
Seite 39: Index
Aufbau ....... 11 Zweckbestimmung ......11 Schnittstellenmodul LRZ 932 39 / 40... -
Seite 40: Hersteller
Hersteller: LAUDA DR. R. WOBSER GMBH & CO. KG ◦ Laudaplatz 1 ◦ 97922 Lauda-Königshofen Telefon: +49 (0)9343 503-0 ◦ Telefax: +49 (0)9343 503-222 E-Mail: info@lauda.de ◦ Internet: https://www.lauda.de...
