HP DesignJet Z2600 PostScript Benutzerhandbuch Seite 160

1. Verwenden Sie die Papiersorte, bei der das Problem aufgetreten ist.
2. Vergewissern Sie sich, dass die Einstellung am Bedienfeld mit der eingelegten Papiersorte übereinstimmt
Siehe
3.
Drücken Sie am Bedienfeld des Druckers
drucken..
Die Ausgabe des Bilddiagnosedrucks dauert etwa zwei Minuten.

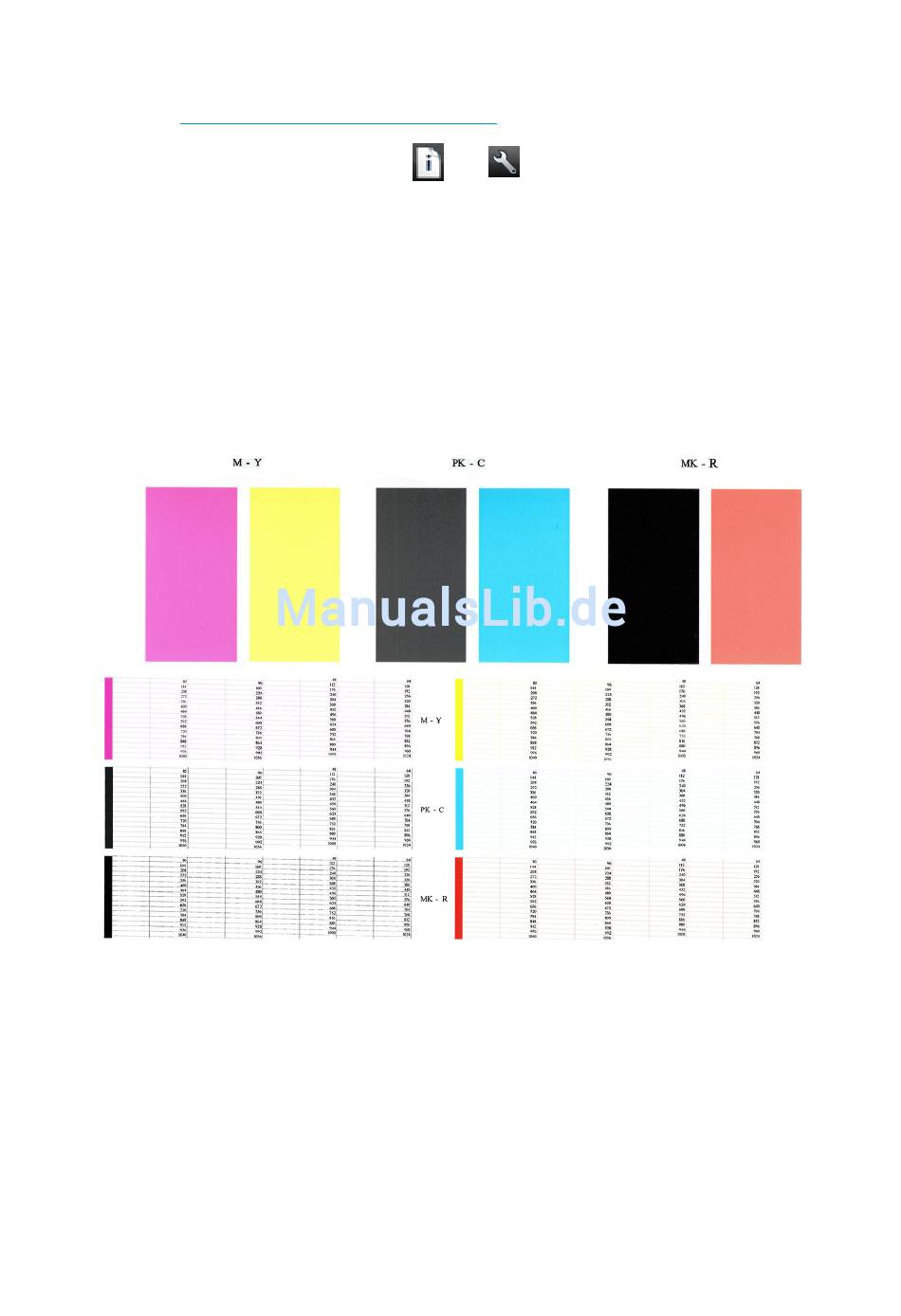

Der Druck besteht aus zwei Teilen, die Rückschlüsse auf den Zustand der Druckköpfe zulassen.
Teil 1 (oben) besteht aus Feldern mit Volltonfarben (jeweils ein Feld pro Druckkopf). Anhand dieser Felder
●
lässt sich die Druckqualität feststellen, die bei den Farben zu erwarten ist.
Teil 2 (unten) besteht aus kleinen Strichen für die einzelnen Düsen jedes Druckkopfs. Anhand dieser Muster
●
kann festgestellt werden, wie viele Düsen bei den Druckköpfen fehlerhaft (verstopft) sind.
Sehen Sie sich den Bilddiagnosedruck sorgfältig an. Die Namen der Farben werden über den Feldern und in der
Mitte der Strichmuster angezeigt.
Überprüfen Sie zuerst den oberen Teil (Teil 1). Jedes Farbfeld muss eine einheitliche Deckung aufweisen. Es
dürfen keine horizontalen Streifen vorhanden sein.
Sehen Sie sich dann den unteren Teil des Drucks an (Teil 2). Überprüfen Sie jedes Farbmuster, und vergewissern
Sie sich, dass alle Striche vorhanden sind.
Wenn in Teil 1 horizontale Streifen zu sehen sind und in Teil 2 für die entsprechende Farbe Striche fehlen, muss
der betreffende Druckkopf gereinigt werden. Ist die Farbdeckung in den oberen Feldern zufrieden stellend,
können einige fehlende Striche in Teil 2 ignoriert werden, da der Drucker die wenigen verstopften Düsen
kompensieren kann.
Hier sehen Sie das Farbfeld des Druckkopfs Grau in gutem Zustand:
152 Kapitel 17 Beheben von Problemen mit der Druckqualität
Anzeigen von Papierinformationen auf Seite 46.
, dann und anschließend Bildqualität > Diagnosebilder
DEWW
