Base del altavoz
Cable del altavoz
(diámetro igual o
superior a 7 mm)
Tuerca hexagonal
Arandela
Cuello del altavoz
Unidad del altavoz
Para diámetros menores de 7 mm
Diámetro igual o superior a 7 mm
Base del altavoz
Cable del altavoz
(para diámetros
menores de 7 mm)
Terminales
de entrada
del altavoz
Cable del altavoz
Terminales
de entrada
del altavoz
Cable del altavoz
- 10 -
10

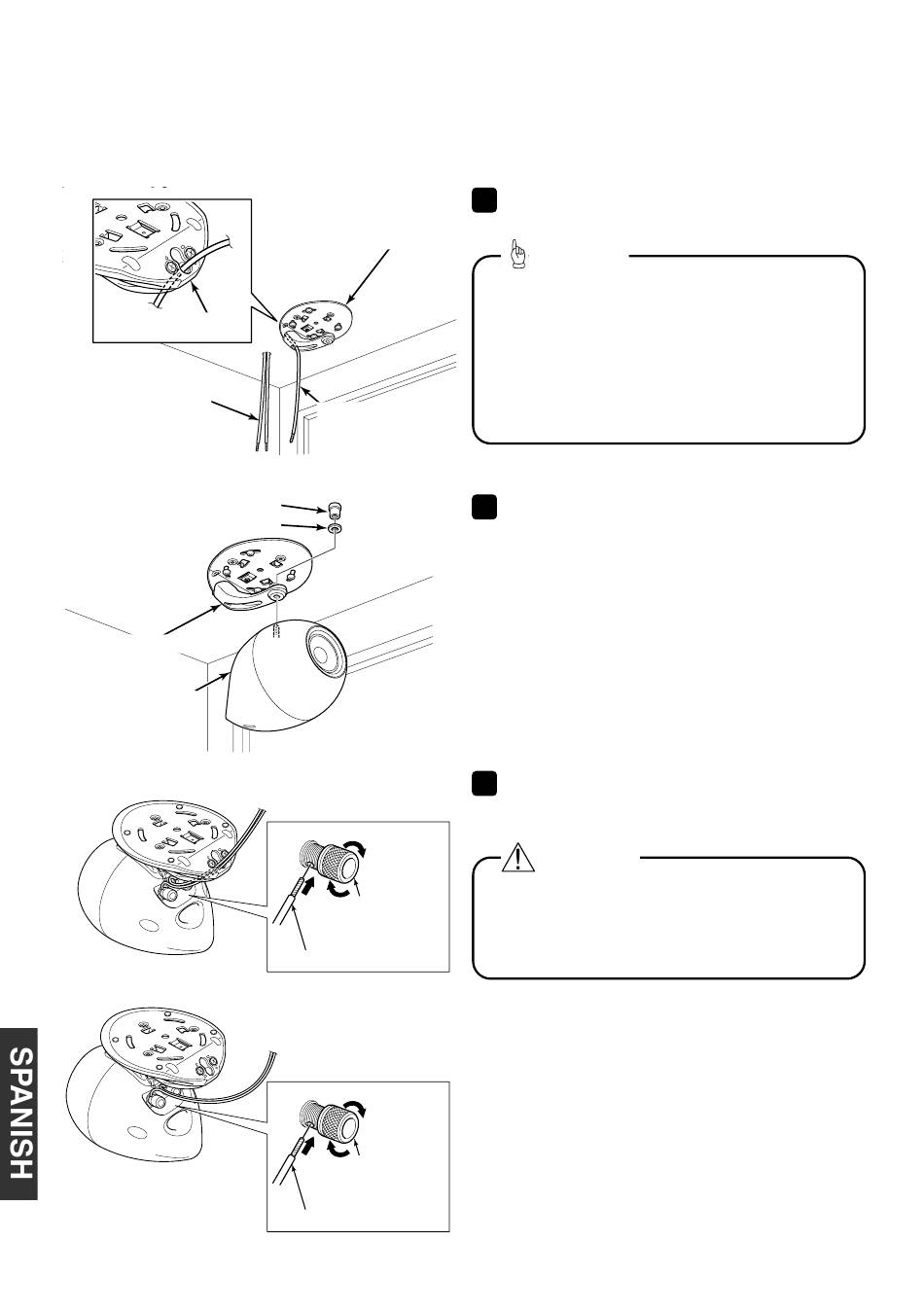

Guíe los cables del altavoz.
Consejo
• Para facilitar la conexión de los cables del altavoz
a éste, deje colgando alrededor de 8 pulgadas (20
cm) de cable del altavoz.
• Los cables del altavoz pueden pasarse por la
base y el cuello del altavoz para que mejore su
apariencia externa.
(para un diámetro inferior a 7 mm)
11
Instale el cuello del altavoz en la unidad del altavoz
de manera segura.
12
Conecte los cables del altavoz en los terminales de
entrada del altavoz.
Precaución
Al conectar los cables del altavoz, inserte
correctamente los extremos, de manera que no
toquen las terminales contiguas, ya que, de lo
contrario, podría producirse un cortocircuito.
