Fußabdeckung
Sechskants
chraube
Schrauben x 3
Lautsprechergrundplatte
Lautsprechergru
ndplatte
Sicherungsdraht
an der
Fußabdeckung
Sechskantmutter
Unterlegscheibe
Lautsprecherfuß
Lautsprecher
- 7 -
1

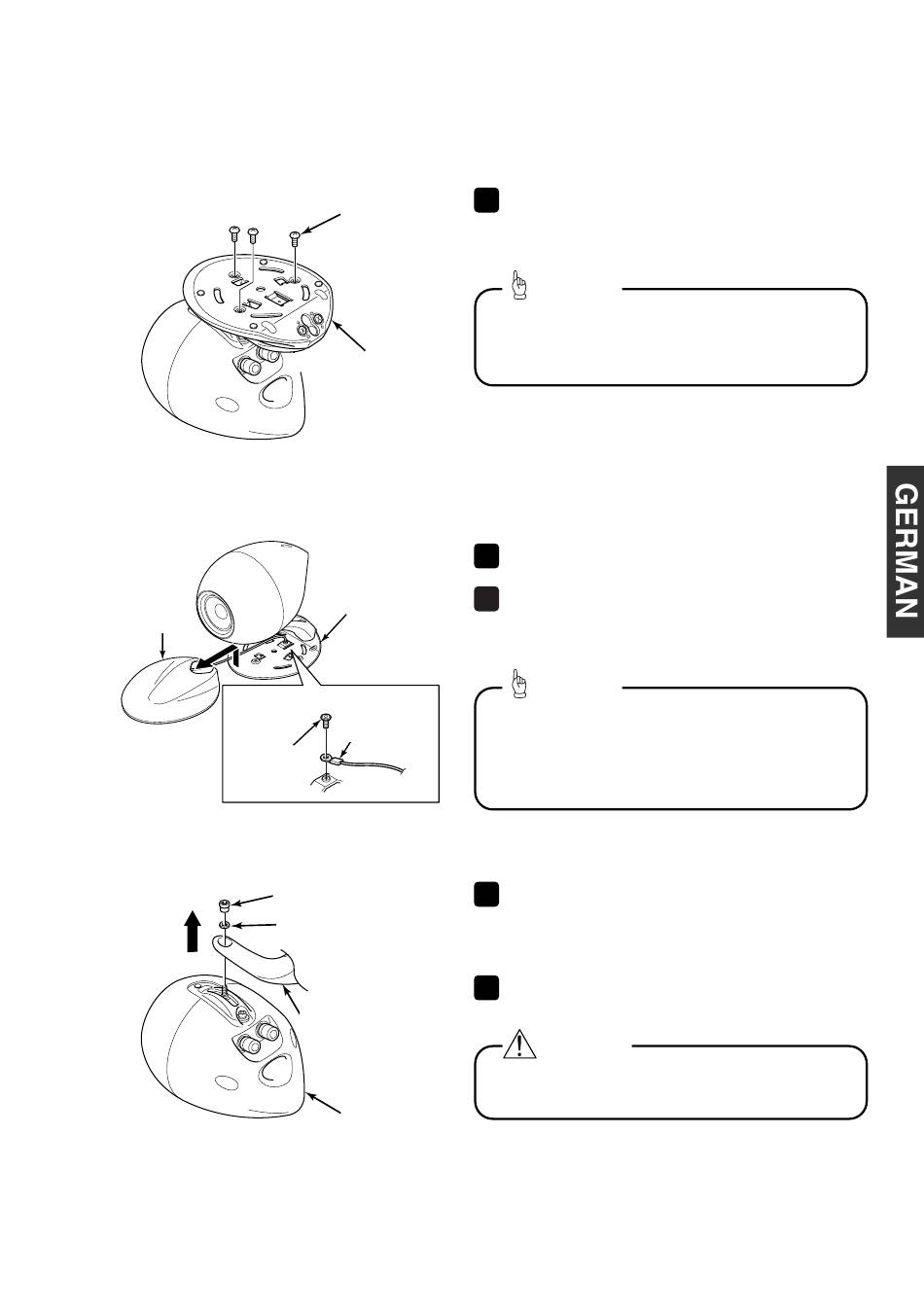

Entfernen Sie die Schrauben an der Unterseite der
Lautsprechergrundplatte.
Hinweis
Die entfernten Schrauben werden nicht mehr
verwendet. Übergeben Sie die Schrauben dem
Kunden zur Aufbewahrung.
2
Nehmen Sie die Fußabdeckung ab.
3
Entfernen Sie die Sechskantschraube, mit welcher
der Sicherungsdraht an der Fußabdeckung
angebracht ist.
Hinweis
Die entfernte Sechskantschraube wird später
wieder verwendet.
Seien Sie vorsichtig, dass die entfernte
Sechskantschraube nicht verloren wird.
4
Entfernen Sie die Sechskantmutter und die
Unterlegscheibe, mit welcher der Lautsprecher
und der Lautsprecherfuß gesichert sind.
5
Lösen Sie den Lautsprecherfuß vom Lautsprecher.
Vorsicht
Der Lautsprecher ist schwer, deshalb muss er
vorsichtig entfernt werden.
