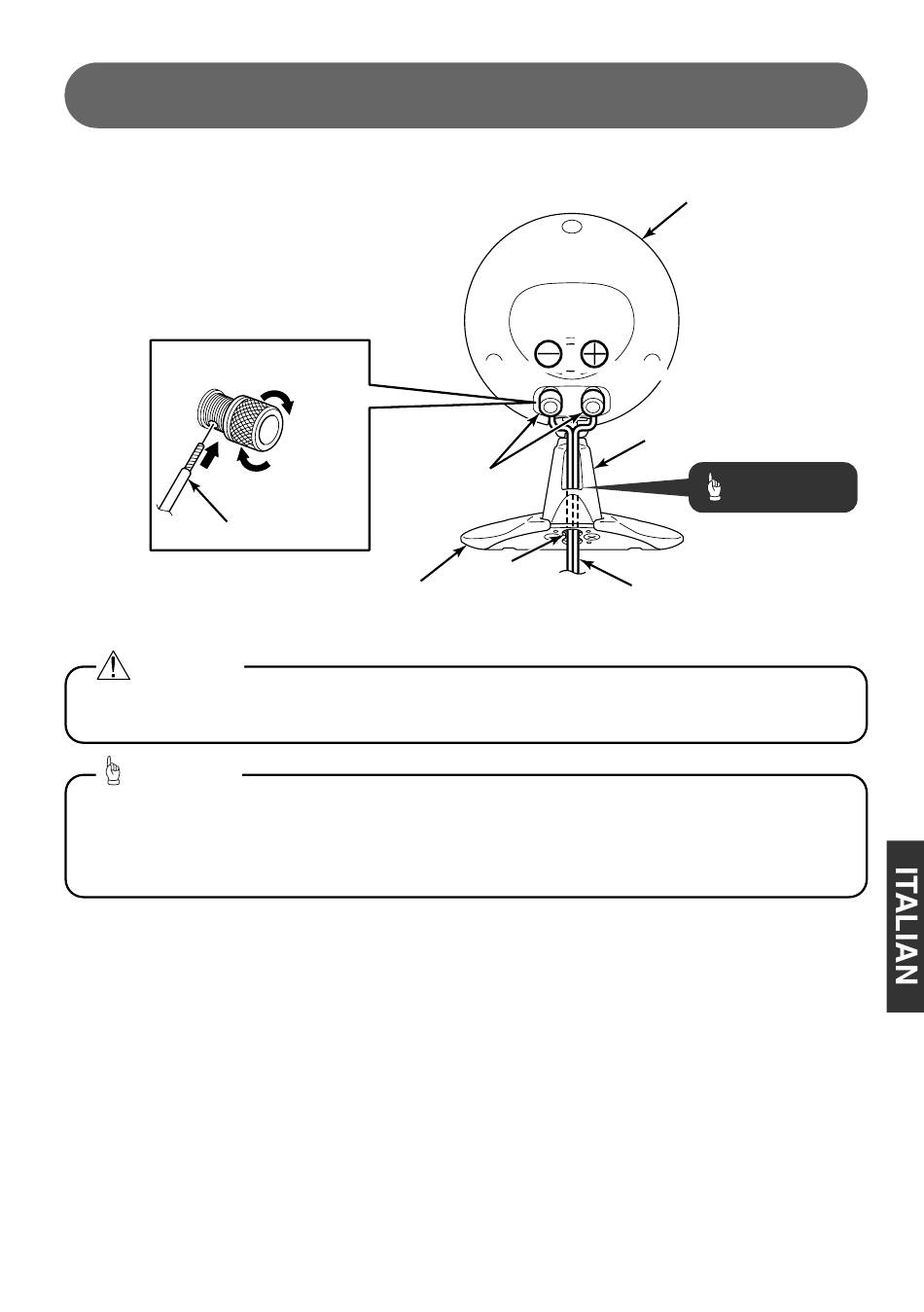

Nomi delle parti e collegamenti

Cavo del diffusore
Attenzione
Per collegare i cavi del diffusore, inserire le estremità dei cavi avendo cura che non entrino in contatto con i
terminali adiacenti, per evitare cortocircuiti.
Suggerimento
Passando i cavi del diffusore negli appositi fori sulla base e sul collo del diffusore è possibile migliorare l'aspetto
estetico del diffusore (per cavi con diametri inferiori a 7 mm)
Se il diametro dei cavi del diffusore è pari o superiore a 7 mm, i cavi non possono passare all'interno del collo,
per cui è necessario passarli esternamente.
(Nero)
Terminali di entrata
del diffusore
Foro del cavo
Base del diffusore
- 5 -
Unità diffusore
(Rosso)
Collo del diffusore
Suggerimento
Cavo del diffusore
(per diametri inferiori a 7 mm)
