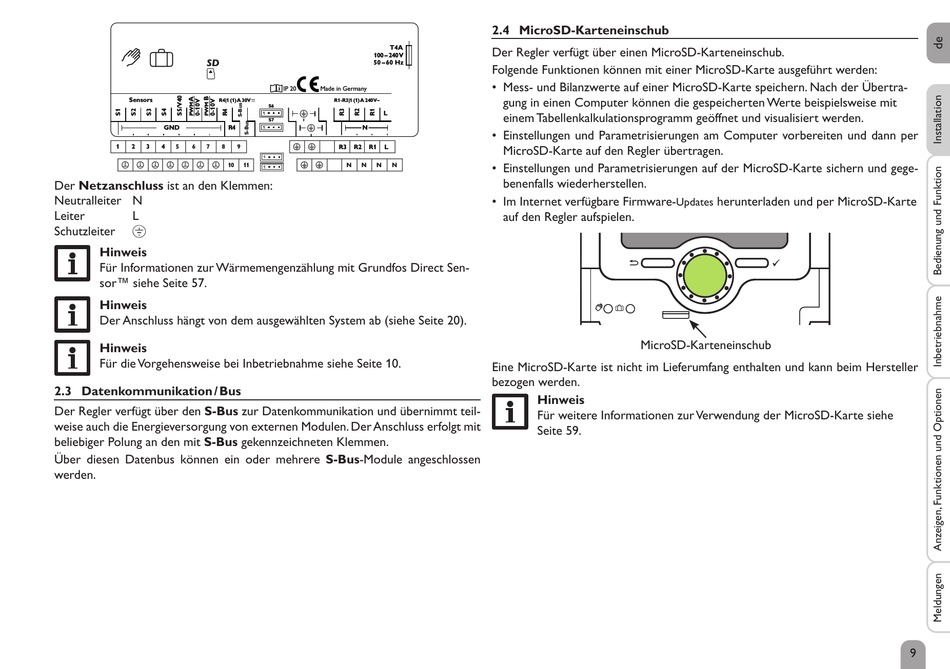

SD
Sensors
R4|1 (1) A 30V
GND
R4
1
2
3
4
5
6
7
8
10
Der Netzanschluss ist an den Klemmen:
Neutralleiter N
Leiter
L
Schutzleiter
⏚
Hinweis
Für Informationen zur Wärmemengenzählung mit Grundfos Direct Sen-
sor™ siehe Seite 57.
Hinweis
Der Anschluss hängt von dem ausgewählten System ab (siehe Seite 20).
Hinweis
Für die Vorgehensweise bei Inbetriebnahme siehe Seite 10.
2.3 Datenkommunikation / Bus
Der Regler verfügt über den S-Bus zur Datenkommunikation und übernimmt teil-
weise auch die Energieversorgung von externen Modulen. Der Anschluss erfolgt mit
beliebiger Polung an den mit S-Bus gekennzeichneten Klemmen.
Über diesen Datenbus können ein oder mehrere S-Bus-Module angeschlossen
werden.
T4A
100 – 240 V
50 – 60 Hz
IP 20
Made in Germany
R1-R3|1 (1) A 240 V~
S6
L
S7
N
9
R3
R2
R1
L
11
N
N
N
N
2.4 MicroSD-Karteneinschub
Der Regler verfügt über einen MicroSD-Karteneinschub.
Folgende Funktionen können mit einer MicroSD-Karte ausgeführt werden:
• Mess- und Bilanzwerte auf einer MicroSD-Karte speichern. Nach der Übertra-
gung in einen Computer können die gespeicherten Werte beispielsweise mit
einem Tabellenkalkulationsprogramm geöffnet und visualisiert werden.
• Einstellungen und Parametrisierungen am Computer vorbereiten und dann per
MicroSD-Karte auf den Regler übertragen.
• Einstellungen und Parametrisierungen auf der MicroSD-Karte sichern und gege-
benenfalls wiederherstellen.
• Im Internet verfügbare Firmware-
auf den Regler aufspielen.
MicroSD-Karteneinschub
Eine MicroSD-Karte ist nicht im Lieferumfang enthalten und kann beim Hersteller
bezogen werden.
Hinweis
Für weitere Informationen zur Verwendung der MicroSD-Karte siehe
Seite 59.
herunterladen und per MicroSD-Karte
Updates
9
