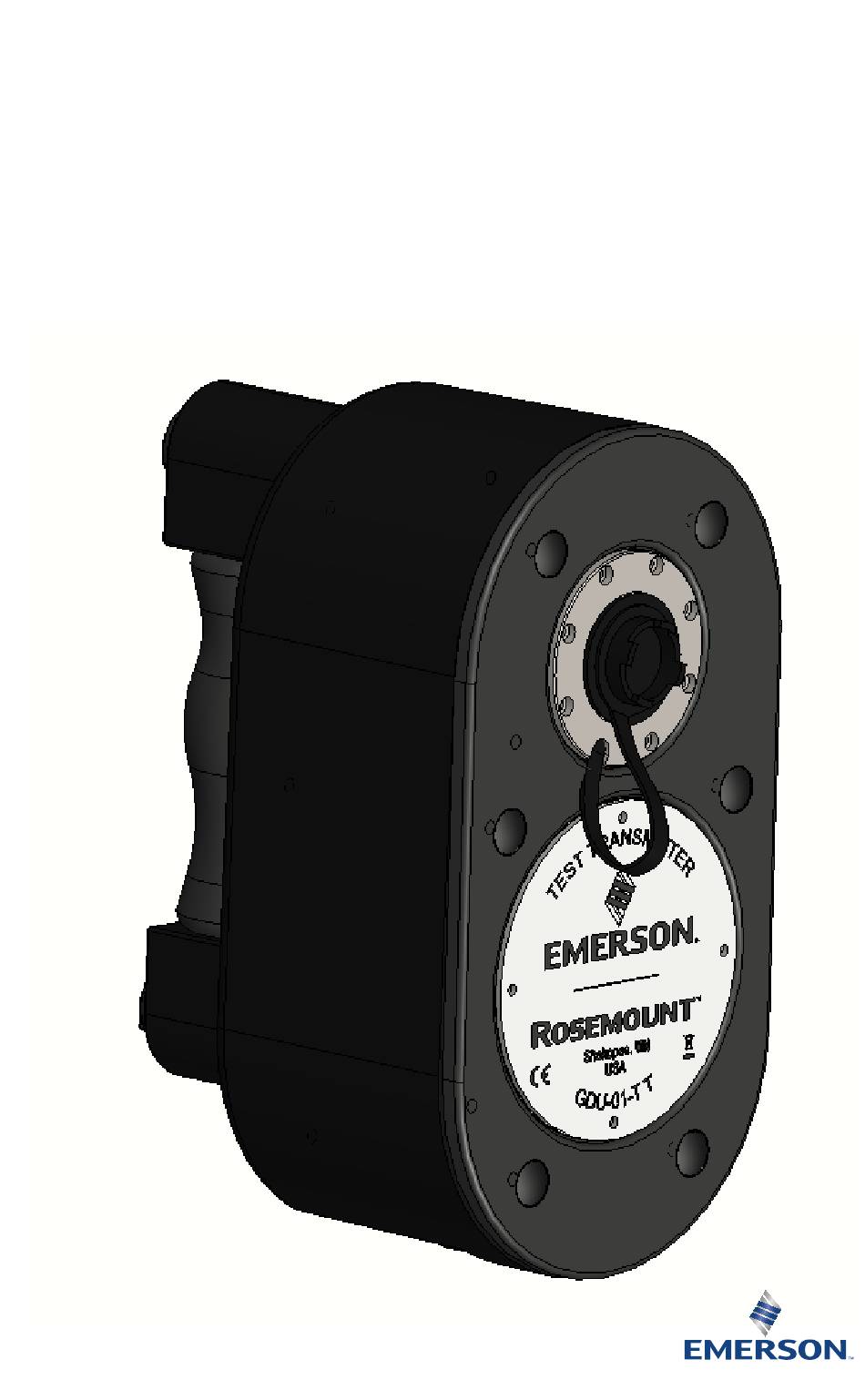

- Seite 1 Kurzanleitung 00825-0305-3003, Rev AB August 2022 Incus GDU-01-TT Ultraschalltest-Messumformer...
- Seite 2 Vorschriften, die für das Produkt gelten, angegebenen Informationen sind strikt zu befolgen. Dieses Produkt darf nur von geschultem Personal verwendet bzw. gewartet werden. Stets die Teile und Arbeitsverfahren von Emerson verwenden, die in diesem Handbuch angegeben sind. Autorisiertes Personal für die Installation, Bedienung, Wartung und Instandhaltung des GDU-01-TT sind eingewiesene und geschulte Fachkräfte der Betreibergesellschaft und des...
- Seite 3 Gewährleistungen oder Garantien für die hier beschriebenen Produkte oder Services oder deren Einsatz oder Anwendung zu verstehen, weder ausdrücklich noch stillschweigend. Für alle Verkäufe gelten die allgemeinen Geschäftsbedingungen von Emerson, die auf Anfrage zur Verfügung gestellt werden. Wir behalten uns jederzeit das Recht zur Veränderung oder Verbesserung der Konstruktion und der technischen Daten dieser Produkte vor.
-
Seite 4: Inhaltsverzeichnis
ENTGANGENE VORAUSSICHTLICHE GEWINNE, EINNAHMEN ODER NUTZUNG UND ANGEFALLENE KOSTEN, EINSCHLIESSLICH OHNE BESCHRÄNKUNG FÜR KAPITAL, TREIBSTOFF UND ENERGIE SOWIE ANSPRÜCHE VON KUNDEN DES KÄUFERS. Inhalt Einführung............................ 5 Sicherheitsrichtlinien........................6 Auspacken und inspizieren......................7 Betrieb............................8 Störungsanalyse und -beseitigung..................15 Technische Daten........................16 Zubehör............................18 Service und Support........................20 Emerson.com... -
Seite 5: Einführung
1 Einführung 1.1 Produktübersicht Emerson hat die GDU-01-TT Ultraschalltest-Messumformer zur elektrischen Verdrängung des in der Luft befindlichen, durch ein unter Druck stehendes Gasleck erzeugten Ultraschalls mittels einer piezoelektrischen Scheibe entwickelt. Sie können den GDU-01-TT zur Aktivierung von Alarmbedingungen bei einem beliebigen Ultraschall- Gasleckdetektor verwenden. -
Seite 6: Sicherheitsrichtlinien
Jegliche Haftung für die korrekte Funktion des GDU-01-TT wird unwiderruflich an den Eigentümer/Bediener übertragen, wenn der GDU-01-TT auf falsche Weise von Mitarbeitern, die nicht von Emerson bevollmächtigt sind, modifiziert wurde, oder wenn der GDU-01-TT nicht für den beabsichtigten Zweck verwendet wird. -
Seite 7: Auspacken Und Inspizieren
3. Auf offensichtliche Schäden wie zerbrochene oder lockere Teile achten. 4. Sollten Teile fehlen oder beschädigt sein, umgehend Ihren Emerson Vertreter vor Ort oder den Hersteller benachrichtigen. Den Messumformer in einer überdachten, trockenen, sauberen und sicheren Umgebung aufbewahren. Darauf achten, dass die Lagertemperatur zwischen -20 °C und 75 °C liegt und die relative... -
Seite 8: Betrieb
Der GDU-01-TT hat keine einstellbaren Bedienelemente und ist so eingerichtet, dass im Einzelbetriebsmodus bei 1 Meter ca. 106 dB erzeugt werden. ACHTUNG Der Test-Messumformer ist nicht zur Ausgabe eines präzisen Schalldruckpegels (Sound Pressure Level, SPL) bestimmt. Nicht versuchen, Ultraschalldetektoren mit diesem Gerät einzustellen. Emerson.com... - Seite 9 August 2022 Kurzanleitung 4.1 Bedieninterface Abbildung 4-1: Schnittstelle des Test-Messumformers A. Taste Activation (Aktivierung) B. Anzeige Battery Low (Niedriger Akkustand) C. Anzeige Activation (Aktivierung) D. Ladeanschluss E. Anzeige Battery Charge (Akkuladung) F. Anzeige Battery Charge (Akkuladung) Taste On/Off (Ein/Aus) G. Anzeige Mains Connected (An Stromnetz angeschlossen) H.
- Seite 10 Abbildung 4-2: GDU-01-TT Position des Ultraschallsenders A. Ultraschallsender ACHTUNG Den Ultraschallsender stets mit der mitgelieferten Kappe abdecken, wenn er nicht verwendet wird. 4.2 Betrieb Voraussetzungen Sicherstellen, dass der GDU-01-TT vor dem Gebrauch vollständig aufgeladen wurde. Siehe Akku aufladen für Anweisungen zum Aufladen. Emerson.com...
-
Seite 11: Überprüfen Der Alarmeinstellungen
Während des Normalbetriebs leuchtet die Anzeige On/Off (Ein/Aus) und die Anzeige für niedrigen Akkustand leuchtet nicht. Anmerkung Wenn die Anzeige Battery Low (Niedriger Akkustand) leuchtet, empfiehlt Emerson, den GDU-01-TT vor der Verwendung aufzuladen. 2. Die Kappe des Messumformers auf dem Ultraschallsender (siehe Abbildung 4-2) entfernen und den GDU-01-TT auf den Ultraschalldetektor ausrichten. -
Seite 12: Betriebsbereich Und Ausrichtungswinkel
Kurzanleitung August 2022 dass die Aktivierungsanzeige für die festgelegte Dauer leuchtet. Emerson empfiehlt, während des Tests die Alarmverzögerung auszuschalten. Sicherstellen, dass die Zeitverzögerung nach dem Testen wieder aktiviert wird, um unerwünschte Alarme zu verhindern. 4.5 Betriebsbereich und Ausrichtungswinkel Der GDU-01-TT kann elektronisch Ultraschallwellen über eine große Entfernung übertragen. -
Seite 13: Verwendung Von Zubehör
August 2022 Kurzanleitung 4.6 Verwendung von Zubehör Emerson empfiehlt, den Schultergurt des GDU-01-TT vor der Verwendung mit den Befestigungsclips zu befestigen. Kurzanleitung... -
Seite 14: Akku Aufladen
August 2022 4.7 Akku aufladen Wenn beim Einschalten des GDU-01-TT die Anzeige Battery Low (Niedriger Akkustand) aufleuchtet, empfiehlt Emerson, ihn vor der Verwendung vollständig aufzuladen. Prozedur Ladegerät mit dem Ladeanschluss verbinden (Ausrichtungslasche stellt die korrekte Polarität sicher) und acht Stunden lang aufladen, um einen vollständige Ladezyklus sicherzustellen. -
Seite 15: Störungsanalyse Und -Beseitigung
Störungsanalyse und -beseitigung Der GDU-01-TT darf nicht vor Ort repariert werden. Im Falle einer Störung des GDU-01-TT (d. h. Anzeigen der Benutzeroberfläche leuchten nicht, Ladeprobleme oder Verlust der Ultraschallemissionen) wenden Sie sich bitte an Ihren Emerson Vertreter. Zugehörige Informationen Service und Support... -
Seite 16: Technische Daten
245 mm x 180 mm x 130 mm Gewicht 4 kg Gehäusewerkstoff Teilkristallines modifiziertes Polyphenylen‐ sulfid und Montagehalterung aus Edel‐ stahl AISI 316 Betriebstemperatur -20 °C bis 75 °C Lagerungstemperatur -20 °C bis 75 °C Luftfeuchtigkeit 0 bis 95 % relative Luftfeuchtigkeit (RH) nicht kondensierend Emerson.com... - Seite 17 August 2022 Kurzanleitung Kurzanleitung...
-
Seite 18: Zubehör
Kurzanleitung August 2022 B Zubehör Teile-Nr. Beschreibung GDU-01-TT-CHARGER Standardmäßiges Ersatz-Ladegerät mit 18 V für GDU-01-TT Emerson.com... - Seite 19 August 2022 Kurzanleitung Kurzanleitung...
-
Seite 20: Service Und Support
Kurzanleitung August 2022 C Service und Support Wenden Sie sich für technischen Support an Ihren Emerson Vertreter oder senden Sie eine E-Mail an safety.csc@emerson.com. Sie müssen die Modell- und Seriennummern des Produkts bereithalten und es wird Ihnen eine Rücksendegenehmigungsnummer für das Produkt (Return Material Authorization [RMA]) zugeteilt. - Seite 21 August 2022 Kurzanleitung Kurzanleitung...
- Seite 22 Kurzanleitung August 2022 Emerson.com...
- Seite 23 August 2022 Kurzanleitung Kurzanleitung...
- Seite 24 *00825-0305-3003* Kurzanleitung 00825-0305-3003, Rev. AB August 2022 Weiterführende Informationen: Emerson.com © 2022 Emerson. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Alle anderen Marken sind Eigentum ihres jeweiligen Inhabers.
