Memosens CCS50D
Endress+Hauser
3.
Überwurfmutter auf die Armatur auf Block schrauben.

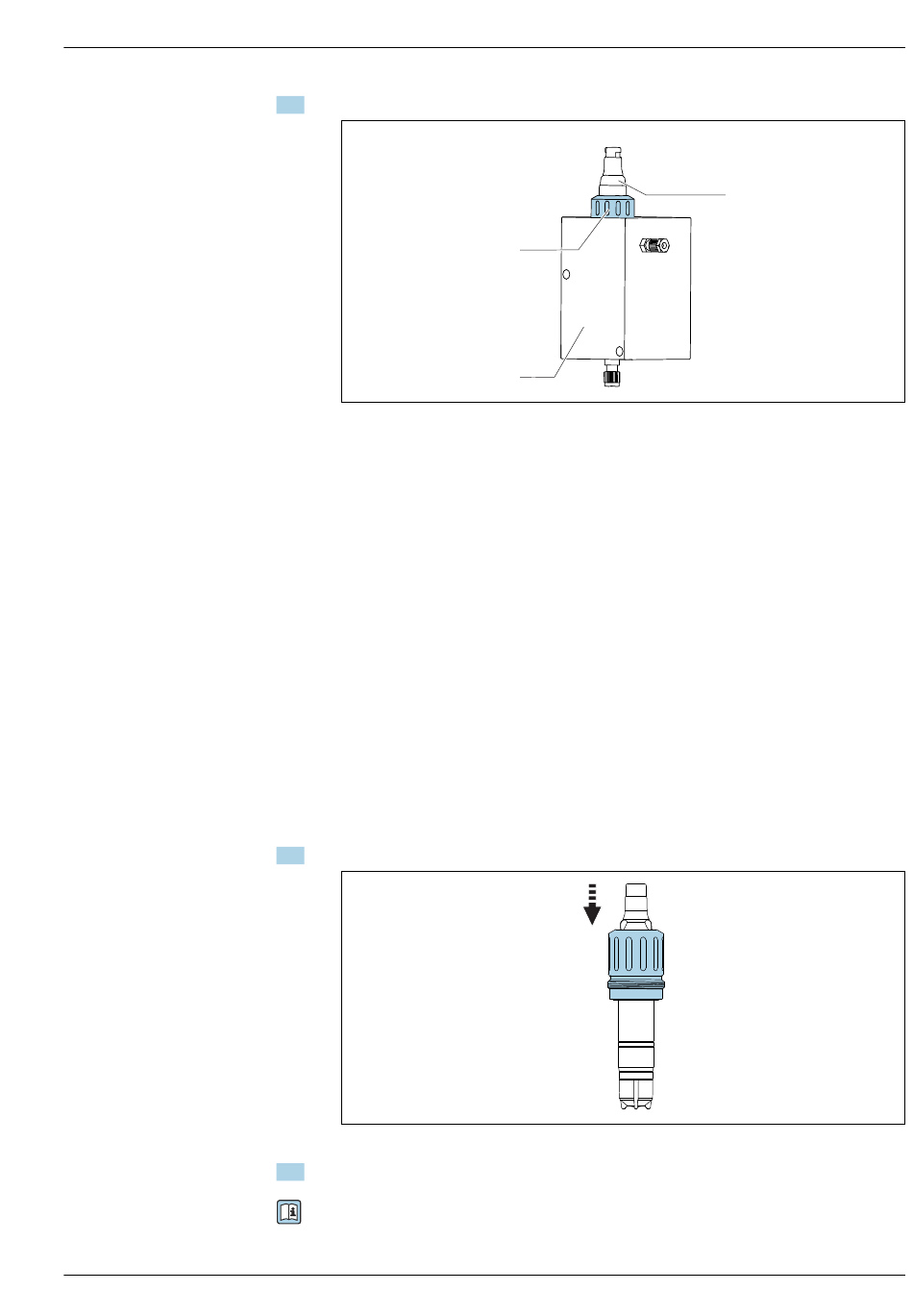

6
Durchflussarmatur Flowfit CCA151
1
Desinfektionssensor
2
Durchflussarmatur Flowfit CCA151
3
Überwurfmutter zur Befestigung eines Desinfektionssensors
Einbau in eine Durchflussarmatur Flowfit CCA250
Der Sensor kann in die Durchflussarmatur Flowfit CCA250 eingebaut werden. Diese ermöglicht
neben dem Chlor- oder Chlordioxidsensor den zusätzlichen Einbau eines pH- und eines Redoxsen-
sors. Über ein Nadelventil wird der Durchfluss im Bereich 30 ... 120 l/h (7,9 ... 31,7 gal/h) geregelt.
Beim Einbau beachten:
‣
Der Durchfluss muss mindestens 30 ... 120 l/h (7,9 ... 31,7 gal/h)betragen. Ein Abfallen unter
diesen Wert oder gänzlicher Ausfall des Durchflusses kann durch einen induktiven Näherungs-
schalter erkannt und eine Alarmmeldung mit Verriegelung der Dosierpumpen ermöglichen.
‣
Bei Mediumsrückführung in ein Schwallwasserbecken, eine Rohrleitung o. ä. darf der dadurch
erzeugte Gegendruck auf den Sensor höchstens 1 bar (14,5 psi) betragen und muss konstant
bleiben.
‣
Unterdruck am Sensor, z. B. durch Mediumsrückführung auf die Saugseite einer Pumpe, muss
vermieden werden.
Sensor mit Adapter bestücken
Der erforderliche Adapter ist als montiertes Zubehör zum Sensor oder als separates Zubehör bestell-
bar → 14.
1.
Adapter für Flowfit CCA250 vom Sensorkopf aus bis auf Anschlag auf den Sensor aufschieben.
7
Adapter für Flowfit CCA250 aufschieben
2.
Adapter mit den 2 mitgelieferten Stiftschrauben arretieren.
Detaillierte Informationen zu "Sensor in Armatur Flowfit CCA250 einbauen": Betriebsanleitung
der Armatur
3
2
1
A0034261
A0034245
9
