8

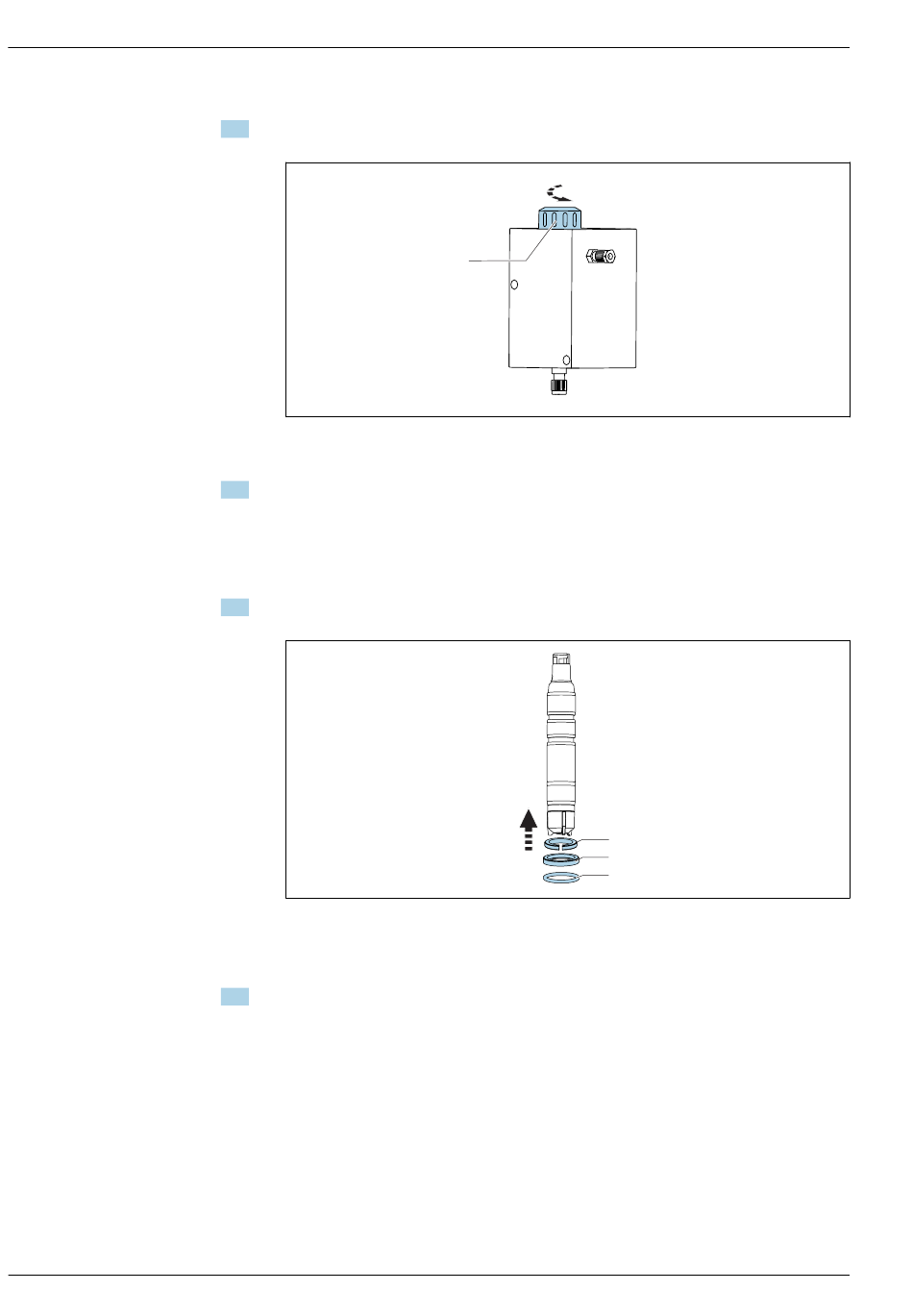

Armatur vorbereiten
1.
Im Auslieferungszustand ist eine Überwurfmutter auf die Armatur aufgeschraubt: Überwurf-
mutter von der Armatur abschrauben.
4
Durchflussarmatur Flowfit CCA151
1
Überwurfmutter
2.
Im Auslieferungszustand ist ein Blindstopfen in die Armatur gesteckt: Blindstopfen aus der
Armatur entfernen.
Sensor mit Adapter bestücken
Der erforderliche Adapter (Klemmring, Druckring und O-Ring) ist als montiertes Zubehör zum Sen-
sor oder als separates Zubehör bestellbar → 14.
1.
Erst den Klemmring, dann den Druckring, dann den O-Ring von der Membrankappe Richtung
Sensorkopf bis in die untere Nut aufschieben.
5
Klemmring (1), Druckring (2) und O-Ring (3) von Membrankappe nach oben zum Sensor-
schaft hin bis in die untere Nut aufschieben
Sensor in Armatur einbauen
2.
Sensor mit Adapter für Flowfit CCA151 in die Öffnung der Armatur schieben.
1
1
2
3
Memosens CCS50D
A0034262
A0034247
Endress+Hauser
