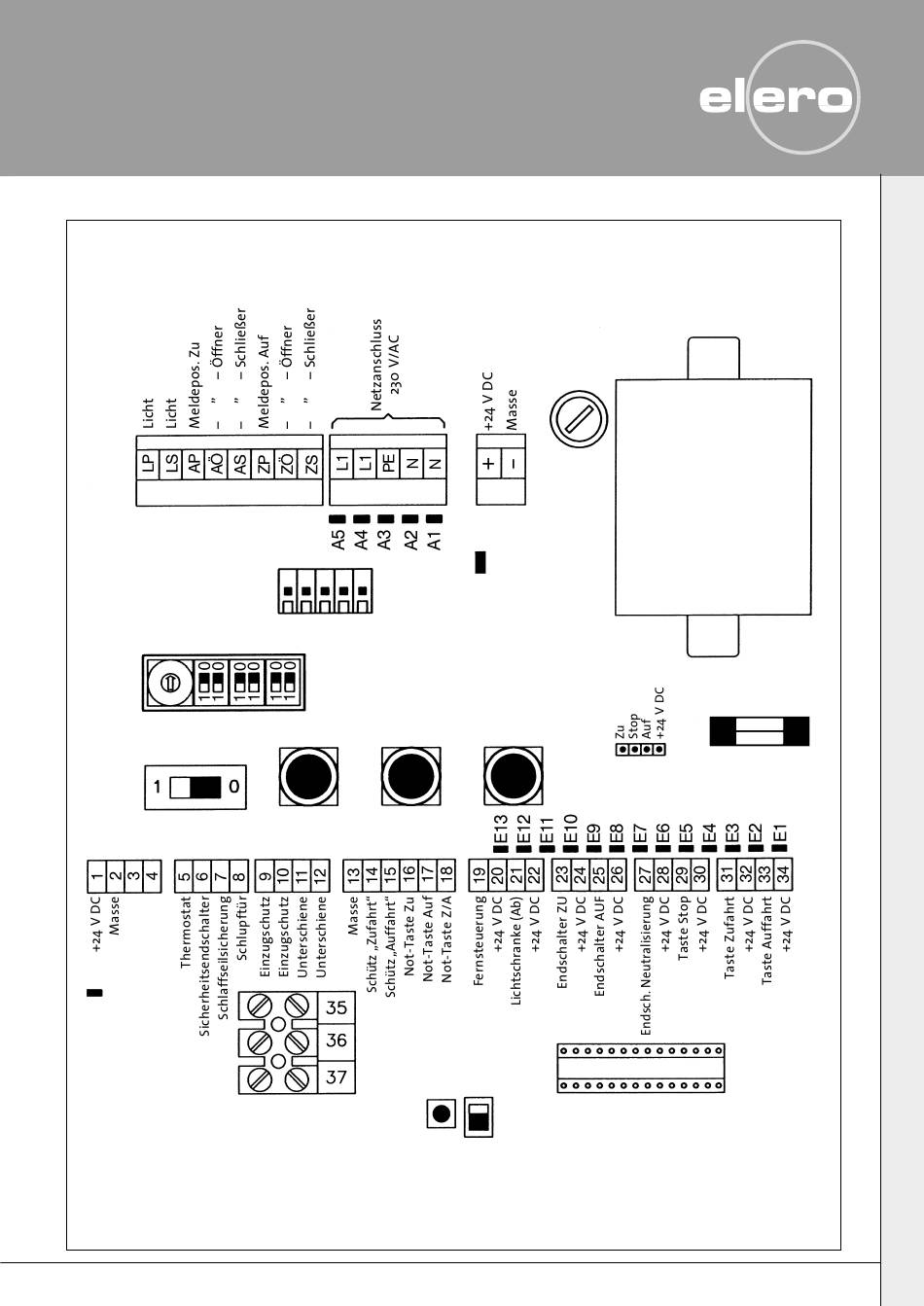

Platinenaufbau
Ausgangs-LED rot
Steckplatz f.
Empfängerplatine
Dreh-
DIP-
schalter
schalter
1 2 3 4 5 6
Inspektions-
schalter
Empfängerplatine nicht unter Spannung einstecken oder abziehen!
Inspektion
EIN
0
Endpositionen sind mit
Inspektionstastern
1
überfahrbar
Enter
Auf
Schalter 1/2 Toröffnung
Winterschalter
Schalter 1/2 Toröffnung
Winterschalter
Verbindungsklemme
Schlaffseilsicherung/Schlupftür
Löschtaste
max.
100 mA
Primär-
sicherung
F1
160 mA mt.
Power
LED grün
Zu
Eingangs-LED gelb
1
Umschalter
0
Transformator
230 V~ 50/60 Hz
21,5 V~ 560 mA
Sekundär-
sicherung
F2
630 mA t.
Prozessor
5
