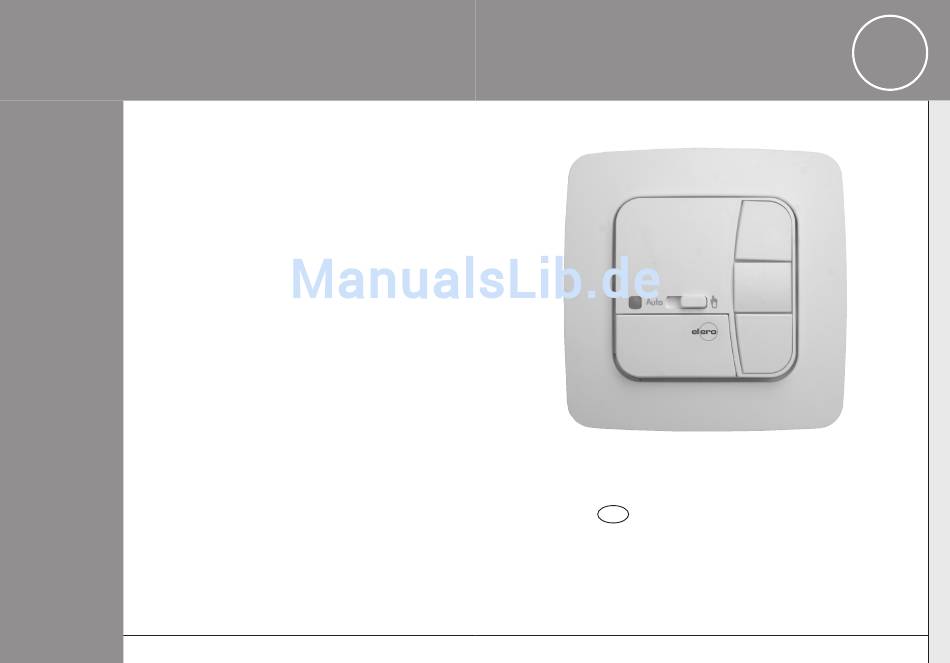

- Seite 1 VarioTec Bedienungsanleitung Bitte bewahren Sie die Bedienungsanleitung auf ! elero GmbH Antriebstechnik Linsenhofer Str. 59–63 D-72660 Beuren info@elero.de www.elero.com 309023 Nr. 18 100.3401/0604...
-
Seite 2: Inhaltsverzeichnis
Montage VarioTec ........ -
Seite 3: Tastenerklärung
Eine einfache Bedienung zeichnet dieses Gerät aus. AB-Taste Abdeckklappe Bestimmungsgemäße Verwendung Die VarioTec darf nur für die Ansteuerung von Rollladen-/und Tasten unter der Abdeckklappe Sonnenschutzanlagen verwendet werden. Reset-Taste Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel durchgeführt werden. -
Seite 4: Montage/Anschluss
Steuerungskatalog. • Anschluss nur durch eine autorisierte Fachkraft! Verletzungsgefahr durch Stromschlag. • Anschluss nur durch eine autorisierte Fachkraft! • Wird mehr als ein Antrieb über die VarioTec ange- Warnung! 1. Entfernen Sie die Schutzkappen. steuert, müssen die Antriebe durch Relaissteuerungen entkoppelt werden. -
Seite 5: Funktionserklärung
Funktionserklärung Funktionserklärung Werkseinstellung Reset-Taste: Durch Drücken der Reset-Taste (mit einem Kugelschreiber oder Codierschalterstellung Ähnlichem) werden Zwischenposition und Lüftungs-/Wende- position gelöscht. 1. Untere Position Notsignalfunktion an. POS B: 2. Untere Position Antriebssteuergerät. Mit der Taste Pos B kann eine Zwischenposition programmiert 3. -
Seite 6: Einstellung Rollladen/Markise Oder Jalousie
Funktionserklärung/Funktionen Programmierung Antriebssteuergerät: Programmierung Wird die VarioTec als Antriebssteuergerät eingesetzt, wird der Antrieb direkt an das Gerät angeschlossen. Externe Signale Zwischenposition programmieren werden in Fahrbefehle umgewandelt. Der Codierschalter 2 muss auf der unteren Position stehen. Voraussetzung: Der Behang befindet sich in der oberen Endlage. -
Seite 7: Zwischenposition Anfahren
5 Sekunden. Die Lüftungs-/Wendeposition ist jetzt gelöscht. Die Kontrollleuchte blinkt 3x kurz auf. Allgemeine Konformitätserklärung: Hiermit erklärt die Firma elero GmbH dass sich das Gerät VarioTec in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. - Seite 8 Warnhinweise D-13 DE-14...
