Anschlussbeispiele - elero Box 8 SE III Betriebsanleitung

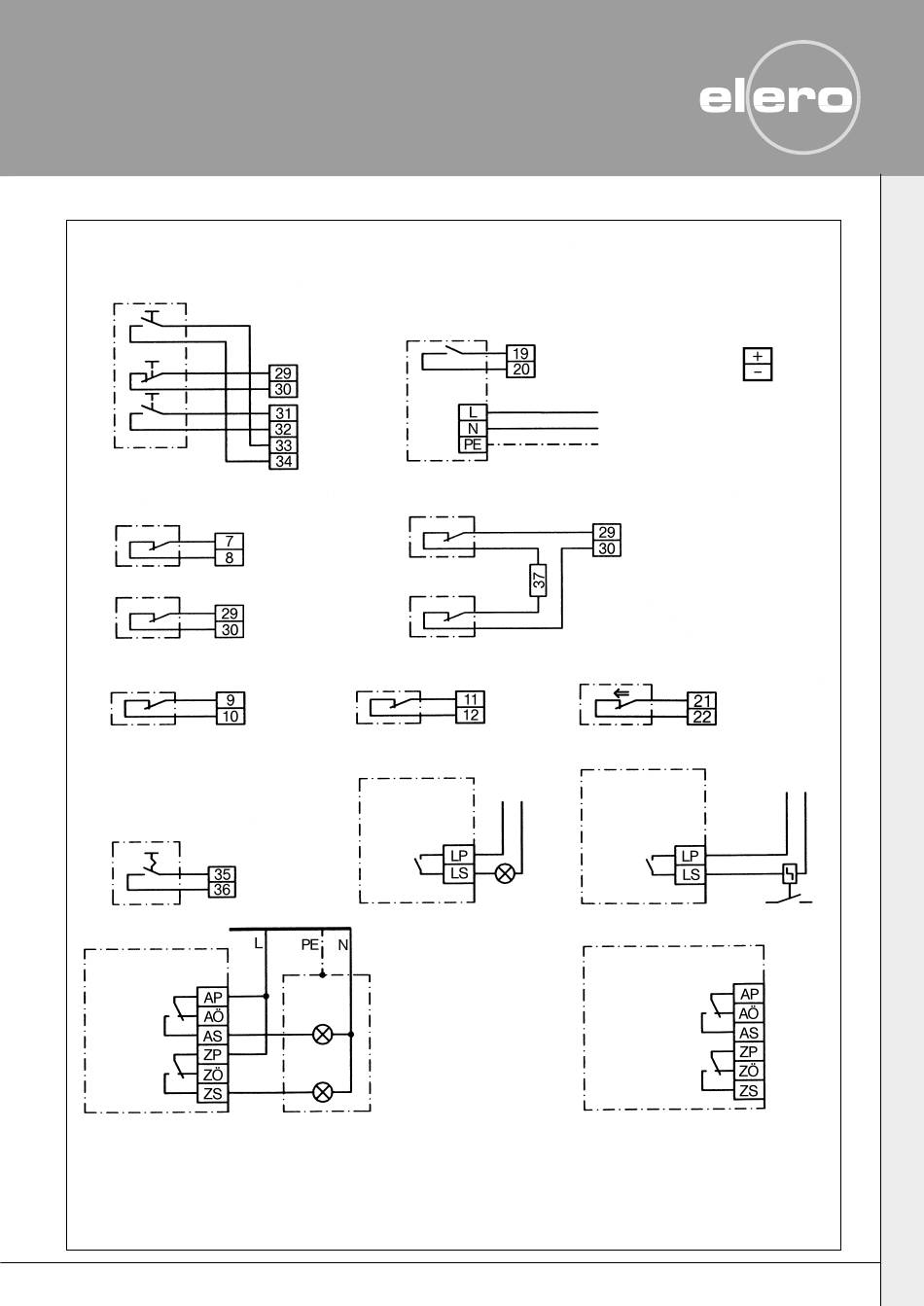

Drehstrom mit zusatzendschalter und elektronischer steuerung für automatischen zulauf und ampelanschluss
Inhaltsverzeichnis

Werbung

Anschlussbeispiele

Dreifachtaster
Schlaffseilsicherung
Schlupftürkontakt
Einzugschutz
Winterschalter
Netz
Ampelanschluss
Ampel rot
Öffner
Schliesser
Ampel grün
Öffner
Schliesser
Achtung! Eingesetzte Brücken müssen beim Anschluss entfernt werden.
Externe
Funkfernsteuerung
oder Zugtaster
Taste Stop
+24 V DC
Taste Zufahrt
+24 V DC
Taste Auffahrt
+24 V DC
Taster Stop
Schlaffseilsicherung
Schlaffseilsicherung
Schlupftürkontakt
Schlupftürkontakt
Schlupftürkontakt
Unterschiene
Einzugschutz
Einzugschutz
Garagen oder
Hofbeleuchtung
DIP4 in Stellung 1
Ampel
rot
grün
max. 230 V/6 A
Spannungsversorgung für
externe Geräte 24 V/DC
(Lichtschranke etc.)
Fernsteuerung
max. 100 mA
+24 V DC
Netz
L
N
PE
Taster Stop
+ 24 V DC
Lichtschranke (Ab)
Unterschiene
Unterschiene
Bei Unterbrechung des Lichtstrahls
öffnet der Kontakt
Netz
Garagen oder Hof-
L N
beleuchtung über
Treppenhaus-
automat DIP 4 in
Stellung 0
max. 230 V/6 A
Torpositionsanzeige
Schliesser
Schliesser
+24 V DC
Masse
Lichtschranke
+24 V DC
Netz
L N
Zu
Öffner
Auf
Öffner
3
