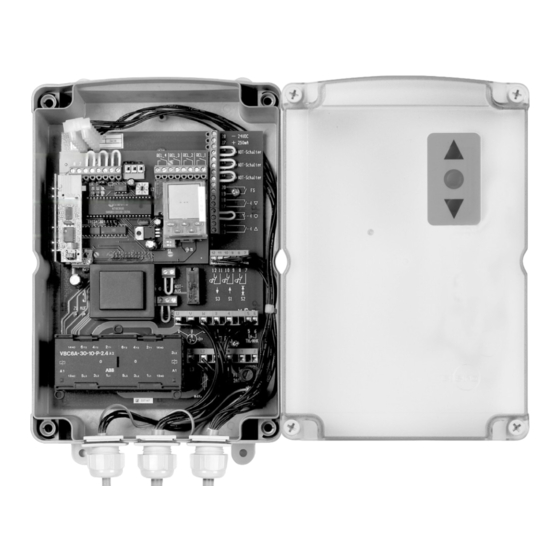

BoxControl-M D 400*
Die modulare Antriebssteuerung
für Sektional-, Rolltore und Rollgitter
Original-Montageanleitung
Steckplatz für:
BoxCard-M basic
BoxCard-M plus
BoxCard-M premium
Wochenzeit-
schaltuhr
Funk-Modul
Netzleitung
Motorleitung
Steuerleitung
Für die Sicherheit von Personen ist es wichtig, dieser Anleitung Folge zu leisten!
Diese Anleitung aufbewahren!
Achtung!
DIN EN ISO 9001: 2008
Zertifikat 01 100 070016/03
Deckel transparent
* Für Rolltor-Antriebe mit mechanischer Endabschaltung
Werbung
Verwandte Anleitungen für elero BoxControl-M D 400 Serie
Inhaltszusammenfassung für elero BoxControl-M D 400 Serie
- Seite 1 BoxControl-M D 400* Die modulare Antriebssteuerung für Sektional-, Rolltore und Rollgitter Original-Montageanleitung DIN EN ISO 9001: 2008 Zertifikat 01 100 070016/03 Steckplatz für: BoxCard-M basic BoxCard-M plus BoxCard-M premium Wochenzeit- schaltuhr Funk-Modul Deckel transparent Netzleitung Motorleitung Steuerleitung Für die Sicherheit von Personen ist es wichtig, dieser Anleitung Folge zu leisten! Diese Anleitung aufbewahren! Achtung! * Für Rolltor-Antriebe mit mechanischer Endabschaltung...
- Seite 2 Für Schäden durch die Verwendung von nicht originalem Zubehör übernimmt die elero GmbH keinerlei Haftung! Die Steuerung BoxControl-M D 400 darf nur zur Steuerung von Roll-, Sektional- und Hubtoren benutzt werden, die mit elero Lieferumfang BoxLine-M-Antrieben ausgestattet sind. Es müssen die original elero Steuerleitung und Motorleitung benutzt werden.
- Seite 3 Montagehinweise Ø 6,3 Bohrmaße für die Schaltgeräte. Diese Maße sind wegen der Schutzart IP 65 unbedingt einzuhalten! Folientastatur Optionen Not-Aus Schalter 24,1 22,4 Knebelschalter 293,5 (½ Toröffnung) Schlüsselschalter (EIN/AUS) Die oben gezeigten Schaltgeräte können nachträglich an diesen Positionen eingebaut werden. In der Deckelinnenseite sind diese Positionen gekennzeichnet.
- Seite 4 Installationsplan BoxControl-M D 400 basic, -plus und -premium Zeitschaltuhr Meldung oder Schließautomatik Ampel Anschlussmöglichkeiten für BoxCard-M Tor ZU – -basic Tor AUF – GRÜN -plus -premium Licht Lichtschranke Sicherheitsschalter Not-Aus Lichtschranken – Testeinheit für Einzugsicherung Taster oder Fehler-/Störmeldung Auf–Stop–ZU Schließkanten- Schalter sicherung 1/2 Toröffnung...
- Seite 5 Beschreibung für BoxCard-M basic, -plus und -premium Empfehlungen für Tore mit basic plus premium – Steuerung ohne Selbsthaltung (Totmann) • – Impulssteuerung mit oder ohne Sicht zum Tor (Selbsthaltung) • • – Automatiksteuerung mit Ampel (Schließautomatik) • Anschlussmöglichkeiten und Funktionen Steuerung ohne Selbsthaltung (Totmann) •...
- Seite 6 Anschlussbeispiele für DFM/DKM 170–750 Antriebe und WFM/WKM 170 Antriebe Not-Aus – – 24VDC BoxControl-Steuerung + 250mA Klemmenbelegung-Anschlussbeispiele Sicherheitss chalter Sicherheitss chalter Sicherheitss chalter Sicherheitss chalter Zugtaster Sicherheitss chalter Taster Zu Taster Stop Taster Auf Sicherheitss chalter (z.B. Schlupftür) Steckplatz BoxCard zusätzli c hen Klemmen von ZE-Antrieben 12 11...
- Seite 7 Anschlusspläne BoxCard-M basic, -plus und -premium externe externe Sicherheits- Sicherheits- einrichtung AUF einrichtung ZU Einzugschutz Lichtschrankentesteinheit Art. Nr. 17 700.5401 Einweglichtschranke 1 Einweglichtschranke 2 SH-ZU SH-AUF DIP 3 OFF DIP 3 ON X1.1 SH-ZU SH-AUF 21 22 X1.1 X1.1 REL.4 REL.3 REL.2 REL.1...
- Seite 8 BoxCard-M plus und -premium BoxCard-M plus BoxCard-M premium für Schließkantensicherung für Schließkantensicherung Jumper Jumper 1 LED’s LED’s grün/rot/gelb grün/rot/gelb Drehschalter Drehschalter Steckplatz für Steckplatz für FunkModul FunkModul Steckplatz für Wochenzeit-Schaltuhr Steckplatz für Steckplatz für Jumper 2* Folientastatur Folientastatur LED grün LED grün Power Power...
- Seite 9 BoxCard-M plus und -premium Torzyklenzähler Rücksetzen Wartungsintervall Bei betätigtem Endschalter ZU oder Vorendschalter ZU Der Endschalter ZU muss betätigt sein, den Drehschalter auf (Klemmleiste X1.1/Klemme 3 – 4 nicht gebrückt) zusätzlich die Stellung 8 stellen und anschließend die Folientaste STOP und Folientaste ZU 5 s drücken, dann wird der Zählerstand durch ZU ca.
- Seite 10 DIN EN 60335-1 (VDE 0700-1) ● DIN EN 12453 ● DIN EN 12445 ● Beuren, 02.03.2010 Ulrich Seeker -CE-Beauftragter-, -Bevollmächtigter- elero GmbH Linsenhofer Straße 59–63 Fon: +49 (0) 7025 13-01 info@elero.de 148090001/0811 DE Antriebstechnik D-72660 Beuren Fax: +49 (0) 7025 13-212 www.elero.com...
