BoxControl
DE

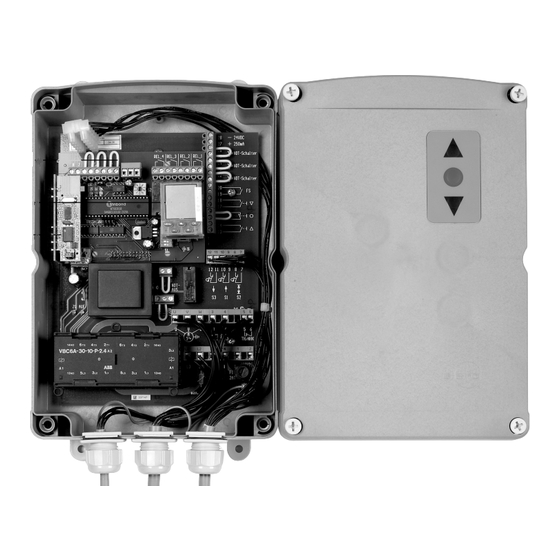

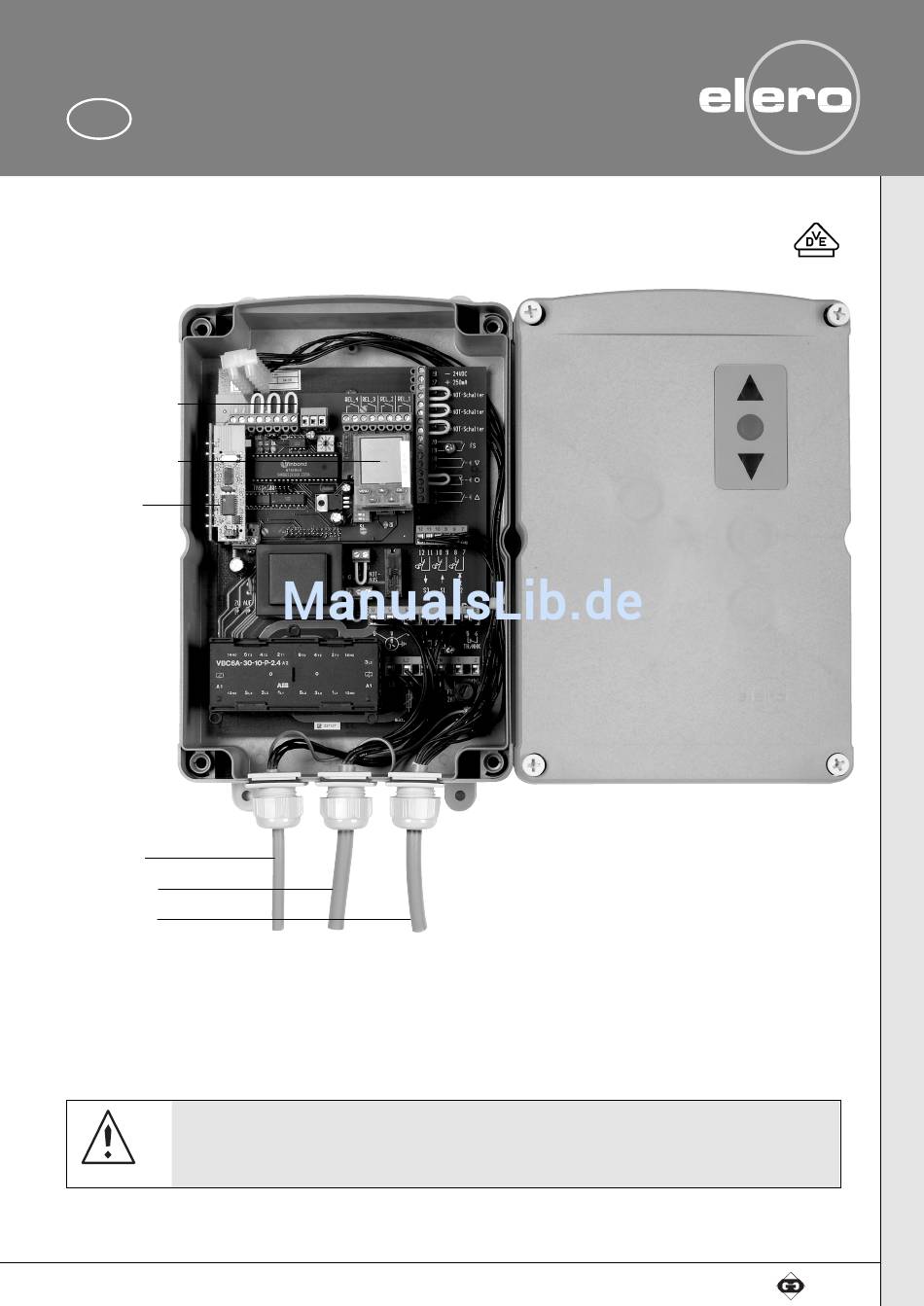

Die modulare Antriebssteuerung für Sektional-,
Rolltore und Rollgitter
Steckplatz für:
BoxCard basic
BoxCard plus
BoxCard premium
Schaltuhrenmodul
FunkModul
Netzleitung
Motorleitung
Steuerleitung
Für die Sicherheit von Personen ist es wichtig, dieser Anleitung Folge zu leisten !
Diese Anleitung aufbewahren!
Achtung !
GÜN T HER
GRUPPE
Werbung
Verwandte Anleitungen für elero BoxControl D 400 basic
Inhaltszusammenfassung für elero BoxControl D 400 basic
- Seite 1 BoxControl Die modulare Antriebssteuerung für Sektional-, Rolltore und Rollgitter Steckplatz für: BoxCard basic BoxCard plus BoxCard premium Schaltuhrenmodul FunkModul Netzleitung Motorleitung Steuerleitung Für die Sicherheit von Personen ist es wichtig, dieser Anleitung Folge zu leisten ! Diese Anleitung aufbewahren! Achtung ! GÜN T HER GRUPPE...
-
Seite 2: Technische Daten
Technische Daten + Montage Technische Daten: Versorgungsspannung 3 x 400 V / N / PE 3 x 400 V / PE 3 x 230 V / N / PE 3 x 230 V / PE Frequenz 50/60 Hz Sicherung bauseits 10 A 3-polig Steuerspannung 24 V DC... -
Seite 3: Montagehinweise
Montagehinweise l 6,3 Bohrmaße für die Schaltgeräte. Diese Maße sind wegen der Schutzart IP 65 unbedingt einzuhalten! Folientastatur Optionen Not-Aus Schalter 24,1 22,4 Knebelschalter 293,5 () Toröffnung) Schlüsselschalter (EIN/AUS) Die oben gezeigten Schaltgeräte können nachträglich an diesen Positionen eingebaut werden. In der Deckelinnenseite sind diese Positionen gekennzeichnet. - Seite 4 Installationsplan BoxControl D 400 basic/plus/premium Zeitschaltuhr Schließautomatik Meldung oder Ampel Anschlussmöglichkeiten für BoxCard Tor ZU – -basic Tor AUF – GRÜN -plus -premium Licht Lichtschranke Sicherheitsschalter Not-Aus Lichtschranken – Testeinheit für Einzugsicherung Taster oder Fehler-/Störmeldung Auf–Stop–ZU Schließkanten- sicherung Schalter 1/2 Toröffnung...
- Seite 5 Übersicht BoxCard Beschreibung für BoxCard basic, -plus und -premium Empfehlungen für Tore mit basic plus premium – Steuerung ohne Selbsthaltung (Totmann) – Impulssteuerung mit oder ohne Sicht zum Tor (Selbsthaltung) – Automatiksteuerung mit Ampel (Schließautomatik) Anschlussmöglichkeiten und Funktionen Steuerung ohne Selbsthaltung (Totmann) bei Selbsthaltung Anschlussmöglichkeiten für externe Schutzsysteme Anschluss einer Schließkantensicherung -Optoelektronische Schaltleiste OSE oder - einer Widerstandsschaltleite 8,2 kOhm...
-
Seite 6: Anschlussplan Für Dfm/Dkm Antriebe
Anschlussplan für DFM/DKM Antriebe Not-Aus – 24 V DC max. 250 mA BoxControl-Steuerung Sicherheitsschalter Klemmenbelegung-Anschlussbeispiele Sicherheitsschalter Sicherheitsschalter Sicherheitsschalter Zugtaster oder Funkfernsteuerung Steckplatz BoxCard Sicherheitsschalter Taster ZU Taster STOP Taster AUF Sicherheitsschalter (z.B. Schlupftür) zusätzliche Klemmen von ZE-Antrieben 12 11 Zugtaster oder Funkfernsteuerung 11 10 NOT-... - Seite 7 Anschlusspläne BoxControl D 400 basic/plus/premium externe externe Sicherheits- Sicherheits- einrichtung ZU einrichtung AUF Einzugschutz Lichtschrankentesteinheit Art. Nr. 17 700.5401 Einweglichtschranke 1 Einweglichtschranke 2 SH-ZU SH-AUF DIP 3 OFF DIP 3 ON X1.1 SH-ZU SH-AUF 21 22 X1.1 X1.1 REL.4 REL.3 REL.2...
- Seite 8 BoxControl D 400 plus/premium BoxCard plus BoxCard premium für Schließkantensicherung für Schließkantensicherung Jumper Jumper LED’s LED’s grün/rot/gelb grün/rot/gelb Drehschalter Drehschalter für für für FunkModul FunkModul Schaltuhren- modul für für Folientastatur Folientastatur LED grün LED grün Power Power DIP - Schalter DIP - Schalter für Notschlüsseltaster für Notschlüsseltaster...
- Seite 9 BoxControl D 400 plus/premium Torzyklenzähler Rücksetzen Wartungsintervall Bei betätigtem Endschalter ZU oder Vorendschalter ZU (Klemme Der Endschalter ZU muss betätigt sein, den Drehschalter auf 3 – 4 nicht gebrückt) zusätzlich die Folientaste ZU 5 s drücken, Stellung 8 stellen und anschließend die Folientaste STOP und ZU dann wird der Zählerstand durch blinken der LED GELB ange- ca.
- Seite 10 Wir erklären hiermit, dass das/die nachfolgend genannte/n Produkt/e den Richtlinien der Europäischen Gemeinschaften entspricht/entsprechen. BoxControl Produktbezeichnung: BoxControl D 400 basic/plus/premium Beschreibung: Steuerung für automatischen Betrieb von Toranlagen Die Übereinstimmung der/s bezeichneten Produkte/s mit den wesentlichen Schutz- anforderungen der Richtlinien wird durch Einhaltung folgener Normen nachgewiesen:...
- Seite 12 GmbH Linsenhofer Straße 59–63 Telefon (0 70 25) 13-01 info@elero.de Antriebstechnik D-72660 Beuren Telefax (0 70 25) 13-212 www.elero.com Technische Änderungen vorbehalten 02/07...
