Elektronischer Drucksensor

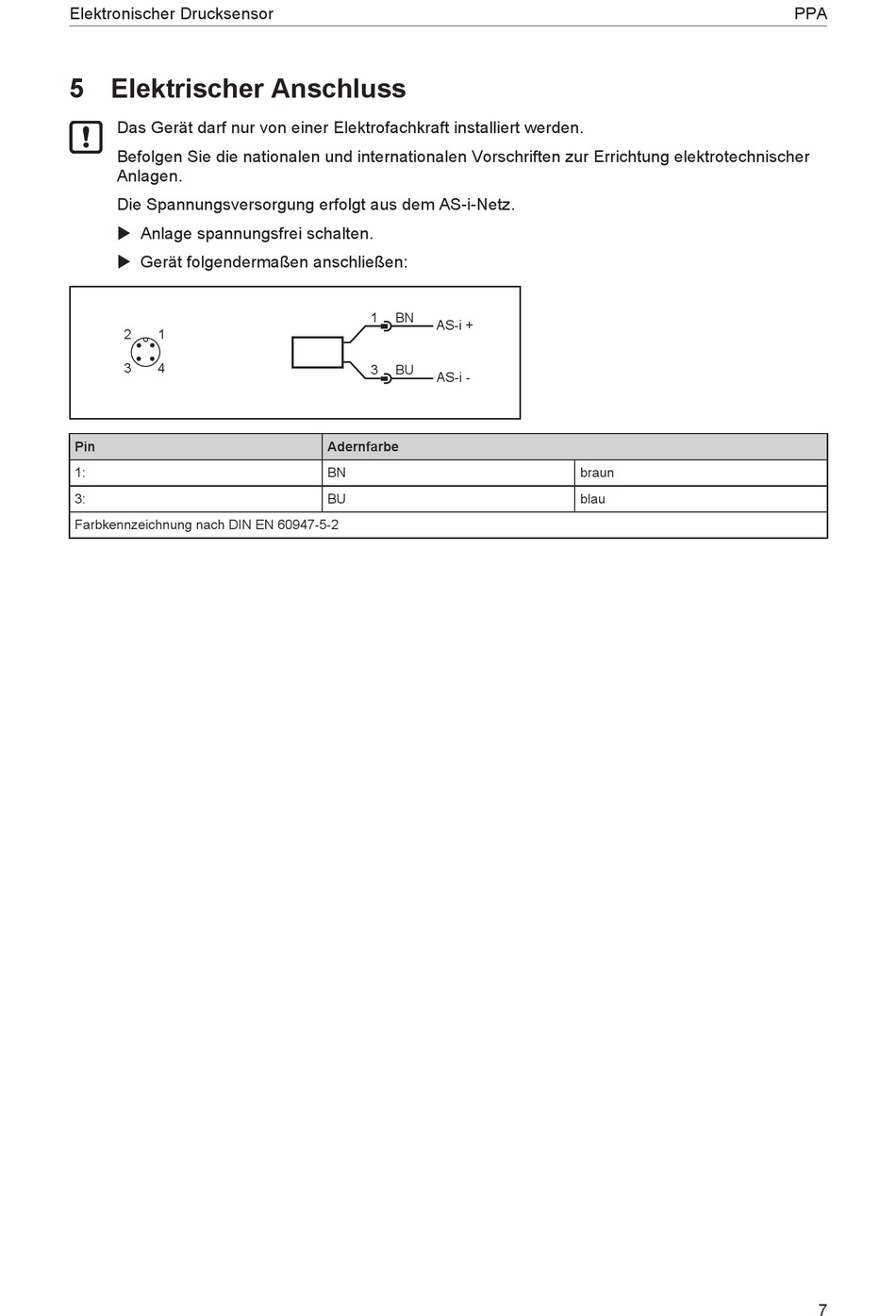

5 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer
Anlagen.
Die Spannungsversorgung erfolgt aus dem AS-i-Netz.
u Anlage spannungsfrei schalten.
u Gerät folgendermaßen anschließen:
2
1
3
4
Pin
1:
3:
Farbkennzeichnung nach DIN EN 60947-5-2
1
BN
AS-i +
3
BU
AS-i -
Adernfarbe
BN
BU
braun
blau
PPA
7
