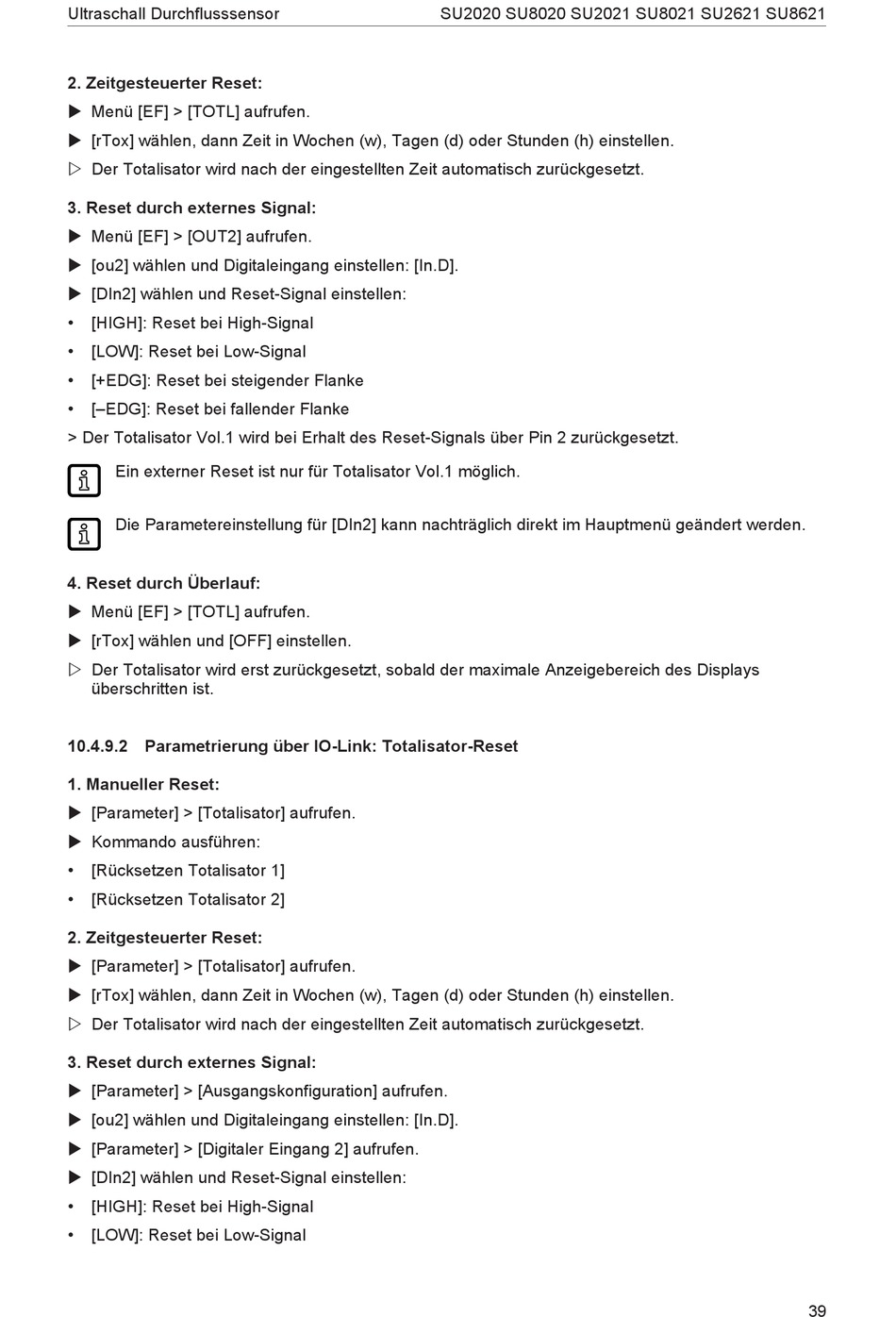

Ultraschall Durchflusssensor
2. Zeitgesteuerter Reset:
u Menü [EF] > [TOTL] aufrufen.
u [rTox] wählen, dann Zeit in Wochen (w), Tagen (d) oder Stunden (h) einstellen.
w Der Totalisator wird nach der eingestellten Zeit automatisch zurückgesetzt.
3. Reset durch externes Signal:
u Menü [EF] > [OUT2] aufrufen.
u [ou2] wählen und Digitaleingang einstellen: [In.D].
u [DIn2] wählen und Reset-Signal einstellen:
• [HIGH]: Reset bei High-Signal
• [LOW]: Reset bei Low-Signal
• [+EDG]: Reset bei steigender Flanke
• [–EDG]: Reset bei fallender Flanke
> Der Totalisator Vol.1 wird bei Erhalt des Reset-Signals über Pin 2 zurückgesetzt.
Ein externer Reset ist nur für Totalisator Vol.1 möglich.
Die Parametereinstellung für [DIn2] kann nachträglich direkt im Hauptmenü geändert werden.
4. Reset durch Überlauf:
u Menü [EF] > [TOTL] aufrufen.
u [rTox] wählen und [OFF] einstellen.
w Der Totalisator wird erst zurückgesetzt, sobald der maximale Anzeigebereich des Displays
überschritten ist.
10.4.9.2 Parametrierung über IO-Link: Totalisator-Reset
1. Manueller Reset:
u [Parameter] > [Totalisator] aufrufen.
u Kommando ausführen:
• [Rücksetzen Totalisator 1]
• [Rücksetzen Totalisator 2]
2. Zeitgesteuerter Reset:
u [Parameter] > [Totalisator] aufrufen.
u [rTox] wählen, dann Zeit in Wochen (w), Tagen (d) oder Stunden (h) einstellen.
w Der Totalisator wird nach der eingestellten Zeit automatisch zurückgesetzt.
3. Reset durch externes Signal:
u [Parameter] > [Ausgangskonfiguration] aufrufen.
u [ou2] wählen und Digitaleingang einstellen: [In.D].
u [Parameter] > [Digitaler Eingang 2] aufrufen.
u [DIn2] wählen und Reset-Signal einstellen:
• [HIGH]: Reset bei High-Signal
• [LOW]: Reset bei Low-Signal
SU2020 SU8020 SU2021 SU8021 SU2621 SU8621
39
