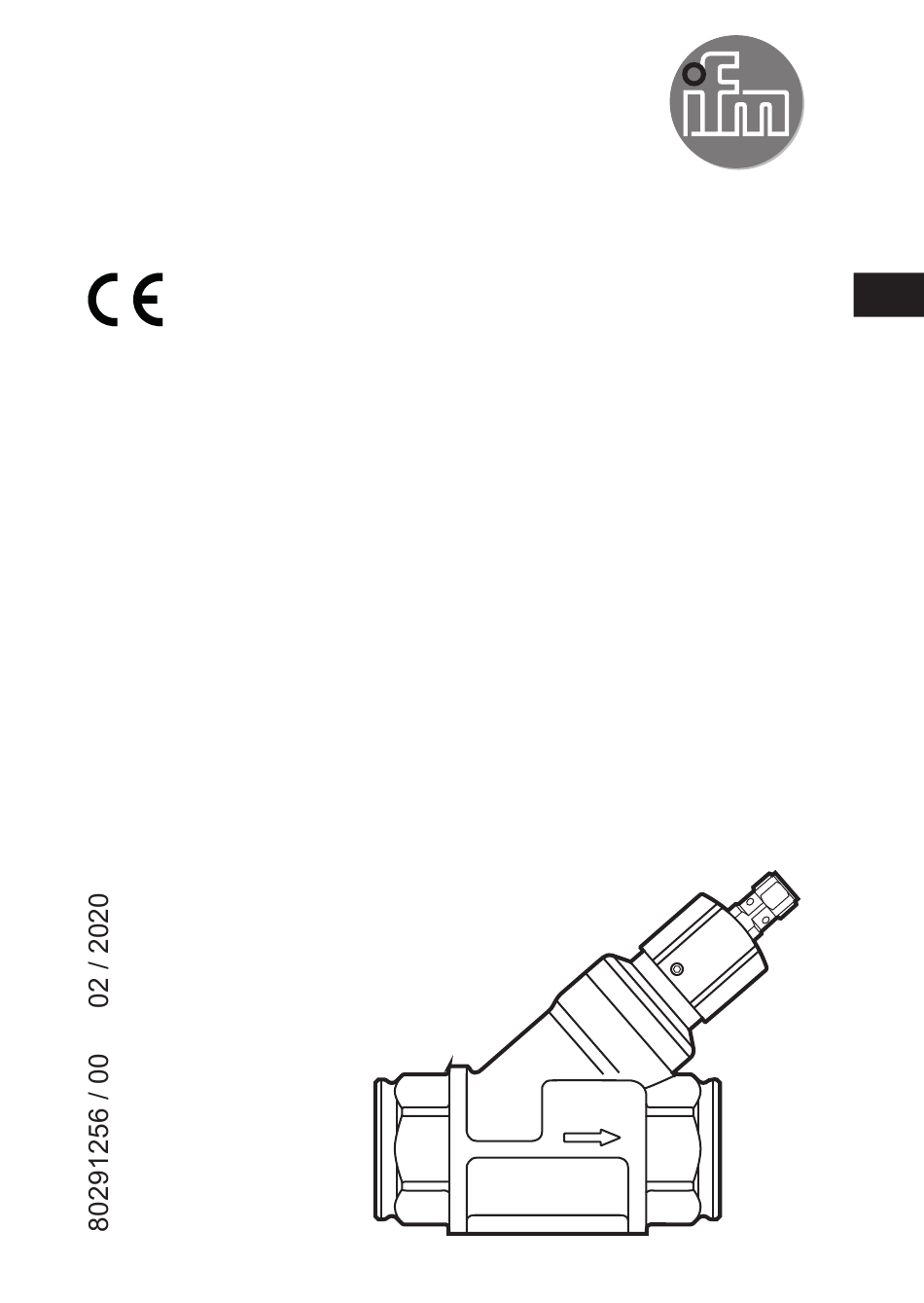

- Seite 1 Betriebsanleitung Mechatronischer Strömungssensor SBx3xx...
-
Seite 2: Inhaltsverzeichnis
8 Technische Daten und Maßzeichnungen .............7 9 Wartung, Instandsetzung, Entsorgung ..............7 1 Vorbemerkung Technische Daten, Zulassungen und weitere Informationen über den QR- Code auf dem Gerät / auf der Verpackung oder über www.ifm.com. ► Handlungsanweisung > Reaktion, Ergebnis → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich. -
Seite 3: Sicherheitshinweise
2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. - Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anfor- derungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 4: Montage
4 Montage VORSICHT Während der Montagearbeiten oder im Fehlerfall (z. B. Bruch des Gehäuses) können hoher Druck oder heiße Medien aus der Anlage entweichen. ► Sicherstellen, dass die Anlage während der Montagearbeiten druckfrei ist. ► Sicherstellen, dass während der Montagearbeiten keine Medien am Montageort auslaufen können. -
Seite 5: Bauform Sbl3Xx
Montageplatte (nicht mitgelie- fert) befestigen. 1: Gewindebohrungen M8 (Tiefe 6 mm) an Geräteunterseite Information zum Zubehör unter www.ifm.com. 4.2 Montage bei schmutzhaltigem Wasser ► 200-Mikrometer-Filter vor dem Einlauf (IN) einsetzen. ► Sensor horizontal einbauen. ► Neigungswinkel zur Horizontalachse einhalten: ±... -
Seite 6: Elektrischer Anschluss
4 BK BN: braun BK: schwarz 3 BU BU: blau Informationen zu verfügbaren Kabeldosen/-steckern unter www.ifm.com. 6 Einstellungen Es bestehen 2 Möglichkeiten, den Schaltpunkt einzustellen: • Sollwert vorgeben → 6.1. • Auf vorhandene Strömung abgleichen → 6.2. 1: LED (Schaltszustand; gelb) -
Seite 7: Sollwert Für Schaltpunkt Vorgeben
• Ausgang geschlossen (LED = EIN) wenn Durchflussmenge ≥ Schaltpunkt. • Ausgang offen (LED = AUS) wenn Durchflussmenge < Schaltpunkt. 8 Technische Daten und Maßzeichnungen Technische Daten und Maßzeichnung unter www.ifm.com. 9 Wartung, Instandsetzung, Entsorgung Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhal- tung notwendig.
