Inhaltszusammenfassung für ifm SB4 Serie

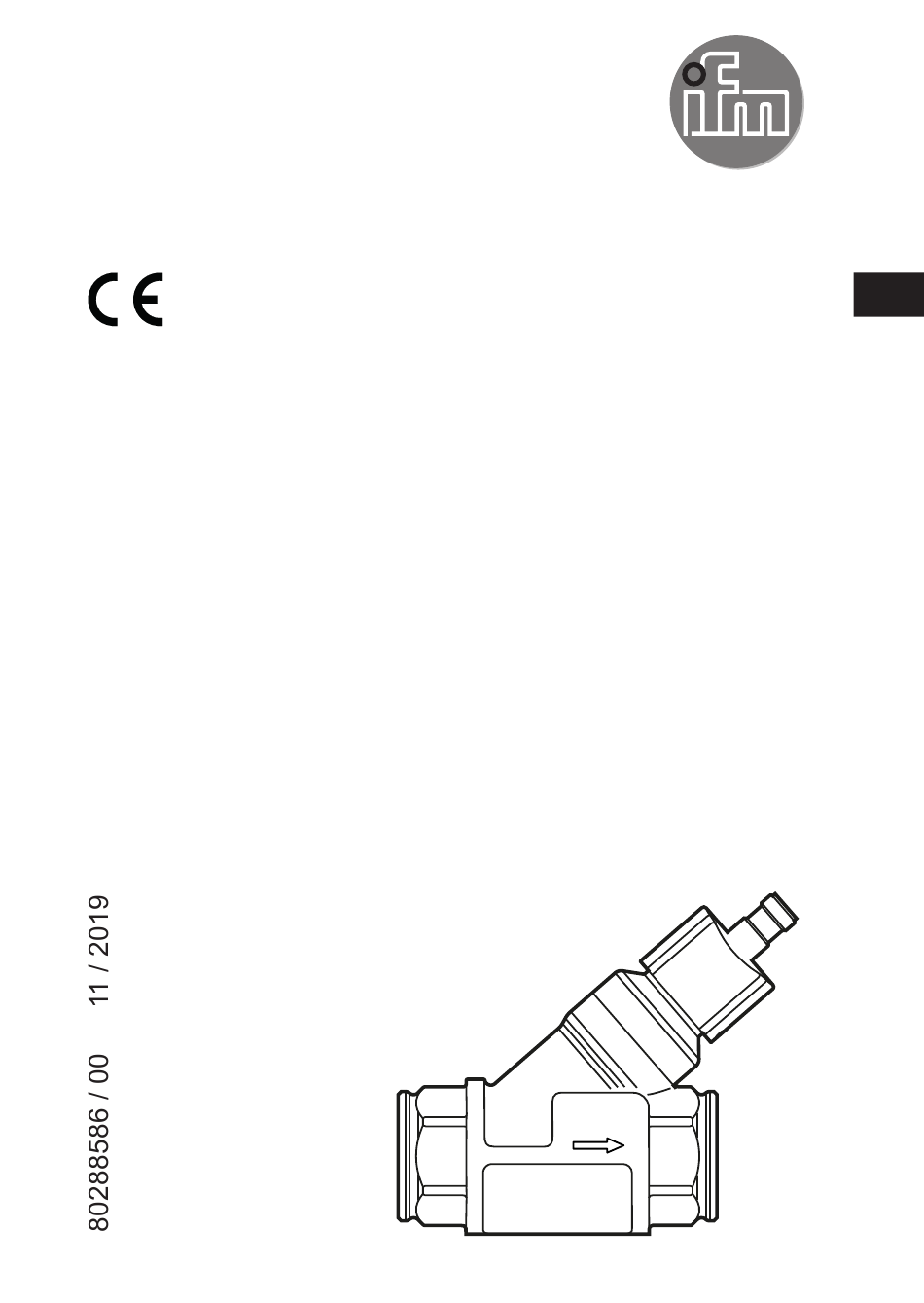

- Seite 1 Bedienungsanleitung Mechatronischer Strömungssensor SBx4xx...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung .....................2 2 Sicherheitshinweise .....................3 3 Bestimmungsgemäße Verwendung ..............3 4 Funktion .......................4 5 Montage .......................4 5.1 Montage bei schmutzhaltigem Wasser ............6 6 Elektrischer Anschluss ..................6 7 Technische Daten und Maßzeichnungen .............7 8 Fehlerbehebung....................7 9 Wartung, Instandsetzung und Entsorgung ............8 1 Vorbemerkung ►... -
Seite 3: Sicherheitshinweise
2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. - Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. - Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anfor- derungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 4: Funktion
4 Funktion Q [l/min] 1: Messbereichsendwert Das Analogsignal verläuft für Wasser (20°C) linear von 4 mA (= kein Durchfluss) bis 20 mA (= Messbereichsendwert, siehe Technische Daten). Bei einem Ausgangssignal > 20 mA liegt die Durchflussmenge über dem Messbe- reichsendwert. 5 Montage VORSICHT Während der Montagearbeiten oder im Fehlerfall (z. - Seite 5 ► Gerät entsprechend der Durchflussrichtung (Pfeil) in Rohrleitung einsetzen und festziehen. IN = Einlauf; OUT = Auslauf Beruhigungsstrecken an der Ein- oder Auslaufseite des Sensors sind nicht erforderlich. ► Starke Querschnittsänderungen an der Einlaufseite vermeiden. ► Folgende Mindestabstände beachen: Abstand zwischen Sensor und ferromagnetischen Materialien. ≥...
-
Seite 6: Montage Bei Schmutzhaltigem Wasser
Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen. Spannungsversorgung nach EN 50178, SELV, PELV. ► Anlage spannungsfrei schalten. ► Gerät folgendermaßen anschließen: Farbkennzeichnung nach 1 BN DIN EN 60947-5-2 2 WH BN: braun BU: blau 3 BU WH: weiß Informationen zu verfügbaren Kabeldosen/-steckern unter www.ifm.com. -
Seite 7: Technische Daten Und Maßzeichnungen
7 Technische Daten und Maßzeichnungen Technische Daten und Maßzeichnung unter www.ifm.com. 8 Fehlerbehebung Wenn sich Schmutzpartikel zwischen Hubkörper und Gehäuse befinden, geht der Anzeigewert des Sensors bei Strömungsstillstand nicht auf Null zurück. Der Anzeigewert kann bei Verschmutzung bis zu 30 % des Messbereichsendwertes... -
Seite 8: Wartung, Instandsetzung Und Entsorgung
9 Wartung, Instandsetzung und Entsorgung Bei sachgemäßem Betrieb sind keine Maßnahmen für Wartung und Instandhal- tung notwendig. Das Gerät darf nur vom Hersteller repariert werden. Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen. Bei stark verunreinigten Medien: ►... - Seite 9 Weitere Informationen unter www.ifm.com...
