Bedienungsanleitung
dell.com/regulatory_compliance

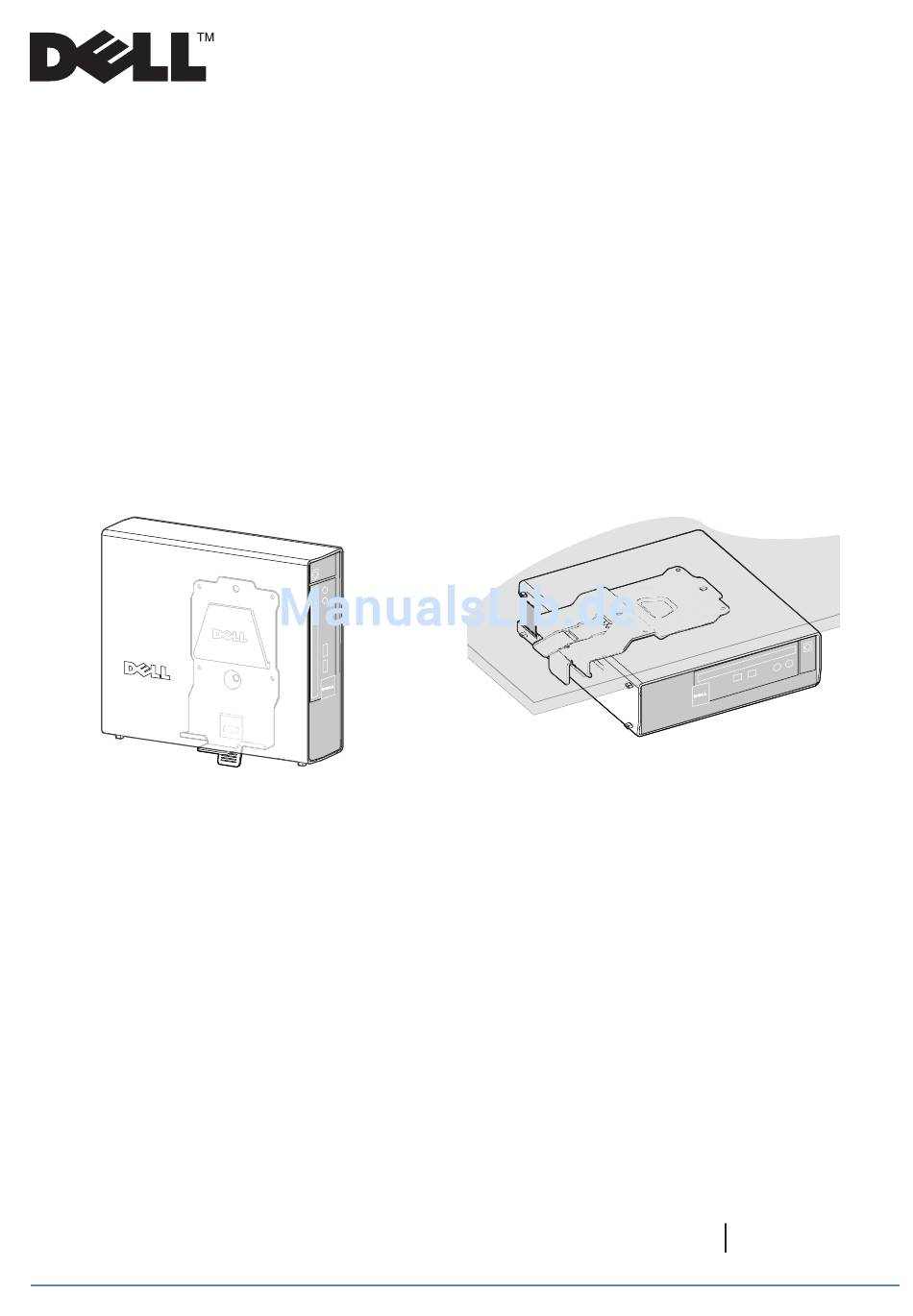

Dell™ OptiPlex™ 780-USFF Montagebügel
Wandmontage an Wand mit
Untertischmontage
Holzrahmenwerk

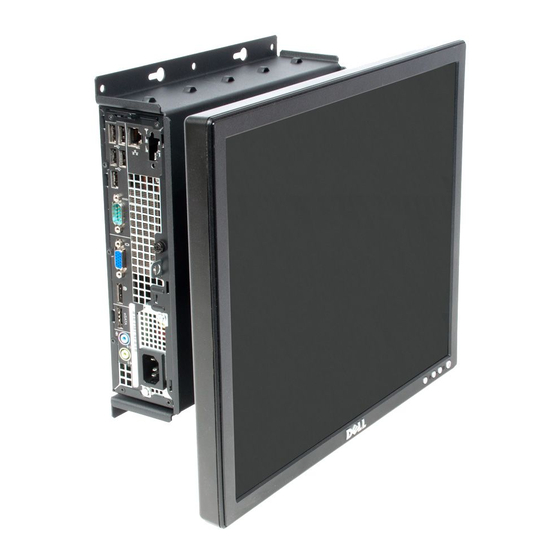

Mit dem Dell OptiPlex 780-USFF Montagebügel kann das System
vertikal oder horizontal befestigt werden.
www.dell.com support.dell.com
1 von 14

Werbung

loading

Inhaltszusammenfassung für Dell OptiPlex 780-USFF

  • Seite 1 Bedienungsanleitung dell.com/regulatory_compliance Dell™ OptiPlex™ 780-USFF Montagebügel Wandmontage an Wand mit Untertischmontage Holzrahmenwerk Mit dem Dell OptiPlex 780-USFF Montagebügel kann das System vertikal oder horizontal befestigt werden. www.dell.com support.dell.com 1 von 14...
  • Seite 2 GEFAHR führen kann. Der Inhalt dieses Dokuments kann jederzeit ohne Ankündigung geändert werden. © 2009 Dell Inc. Alle Rechte vorbehalten. Gedruckt in China. Die Reproduktion dieses Materials ist in jeglicher Form ohne vorherige schriftliche Erlaubnis durch Dell Inc. untersagt. In diesem Text verwendete Handelsmarken: Dell und das DELL-Logo sind Handelsmarken der Dell Inc.
  • Seite 3 Inhalt Dell OptiPlex 780-USFF Montagebügel ................4 Befestigung des Dell OptiPlex 780-USFF Montagebügels ..........4 Technische Daten ......................14 So fi nden Sie Informationen ..................14 3 von 14...
  • Seite 4 Dell OptiPlex 780-USFF Montagebügel Wandmontage Untertischmontage Montagebügel Montagehülle Gehäuse (getrennt erhältlich) Montage des Dell OptiPlex 780-USFF Montagebügels Komponenten Montagebügel, Montagehülle, zwei Ankerbolzen WARNUNG: Da die verschiedenen Oberfl ächen sehr unterschiedlich sein können und die letztendliche Art der Montage außerhalb der Kon- trolle von DELL liegt, ist es äußerst...
  • Seite 5 Stellen Sie sicher, dass die Montagehülle entsperrt ist (oranger Streifen ist sichtbar). Ziehen Sie die Etikettenhalterung des Systems heraus. 5 von 14...
  • Seite 6 Schieben Sie das System je nach der Montageart in der unten dargestellten Richtung in die Montagehülle. VORSICHT: die Einschubrichtung darf nicht umgekehrt werden. Das System muss in der angegebenen Richtung eingeschoben werden, um die Funktion des CD-Trays zu gewährleisten! Montage an Wand mit Untertischbefestigung Holzrahmenwerk Schieben Sie das System in die...
  • Seite 7 Schieben Sie die Etikettenhalterung des Systems in die Montagehülle ein und ver schieben Sie den Riegel in die Sperrstellung. Untertischmontage Wandmontage Bestimmen Sie die Art der Montage (an der Wand bzw. unter dem Tisch) und befolgen Sie die jeweiligen Anleitungen auf den folgenden Seiten. Montage an Wand mit Holzrahmenwerk Untertischmontage...
  • Seite 8 Schritte zur Montage an Wand mit Balkensucher Holzrahmenwerk Montieren Sie den Befestigungsbügel am Holzbalken. HINWEIS: für die Montage am Holzbalken in der Wand sind die folgenden Werkzeuge erforderlich: Balkensucher, Bandmaß, Ø 5 mm (3/16”) Bleistift, Wasserwaage, Sicherheitsbrille, Bohrmaschine mit Hol- zbohrer Ø...
  • Seite 9 Balkensucher Ø 5 mm (3/16”) M8 x 80 mm VORSICHT: stellen Sie sicher, dass der Wandmontagebügel waagerecht ist und bündig an der Wand anliegt. Senken Sie das System auf den an der Wand montierten Bügel ab. 9 von 14...
  • Seite 10 Herabnehmen des Systems vom Montagebügel: Drücken Sie den Schnellauslöser nach hinten. Heben Sie das System an, bis es vom Bügel freigegeben wird. Schritte zur Untertischmontage Markieren Sie die Montagelöcher mithilfe der auf den nächsten Seiten angegebenen Maße. HINWEIS: für die Montage unter dem Tisch sind die folgenden Werkzeuge erforderlich: Bandmaß, Bleistift, Wasserwaage.
  • Seite 11 Abstände für die Untertischmontage – während der Montage Wand / Tisch ≥ 152,4 mm (6,0“) ≥ 152,4 mm (6,0“) ≤ 108 mm (4,25“) Wand / Tisch ≤ 12,7 mm Abstände für die Untertischmontage – (0,5“) Tischkante nach der Montage Wand / Tisch ≥...
  • Seite 12 Abstände für die Untertischmontage Wand / Tisch Wand / Tisch Das System sollte mind- estens 152.4 mm (6) der Abstand auf allen Seiten für ordnungsgemäße ≥ 152,4 mm (6,0“) ≥ 152,4 mm (6,0“) Lüftung benötigte Luft- zufuhr ermöglichen Datensenke, haben. ≤...
  • Seite 13 Herabnehmen des Systems vom Montagebügel: Drücken Sie den Schnellauslöser nach oben. Schieben Sie das System nach rechts, bis es vom Bügel freigegeben wird. 13 von 14...
  • Seite 14: Technische Daten

    Technische Daten Gewicht des Systems Dell-System: OptiPlex 780-USFF ≤ 3,2 kg (7 lbs) Temperatur Betrieb 0 °C bis 35°C (32 °F bis 95 °F) Lagerung -40 °C bis 69 °C (-40 °F bis 149 °F) Transport -40 °C bis 69 °C (-40 °F bis 149 °F)
