Installation
6.3.3
Schließen Sie die optionale externe Luftzufuhr an (Anschluss unten)
1.
2.
3.
4.
5.
6.
7.
6.3.4
Verbindung des Rauchgasrohrs
Das Gerät kann mit Stahlrohren, doppelwandigen isolierten Edelstahlkanälen und
flexiblen Edelstahlkanälen installiert werden.
Wird das Gerät an einem nicht ausgekleideten, gemauerten Abzug mit großem
Durchmesser installiert, ziehen Sie die Verwendung eines Abzugsauskleidesystems in
Betracht, um die Leistung des Geräts zu verbessern.
26
Hinweis:
•
Das Gerät besitzt einen Anschluss für eine externe
Verbrennungsluftzufuhr. Während des Betriebs erhält das Gerät aus
diesem Luftkanal Verbrennungsluft. Das Gerät ist jedoch kein gegen den
Raum abgedichtetes System im Sinne der entsprechenden
Anforderungen.
•
Der Anschluss für die externe Luftzufuhr ist nur bei Bestellung mit dem
Gerät verfügbar.
•
Es wird dringend empfohlen, ein Ventil im externen
Verbrennungsluftzufuhrrohr zu installieren, um Schutt im Rohr und
Wasserdampfkondensierung im Gerät zu vermeiden, wenn das Gerät nicht
verwendet wird.

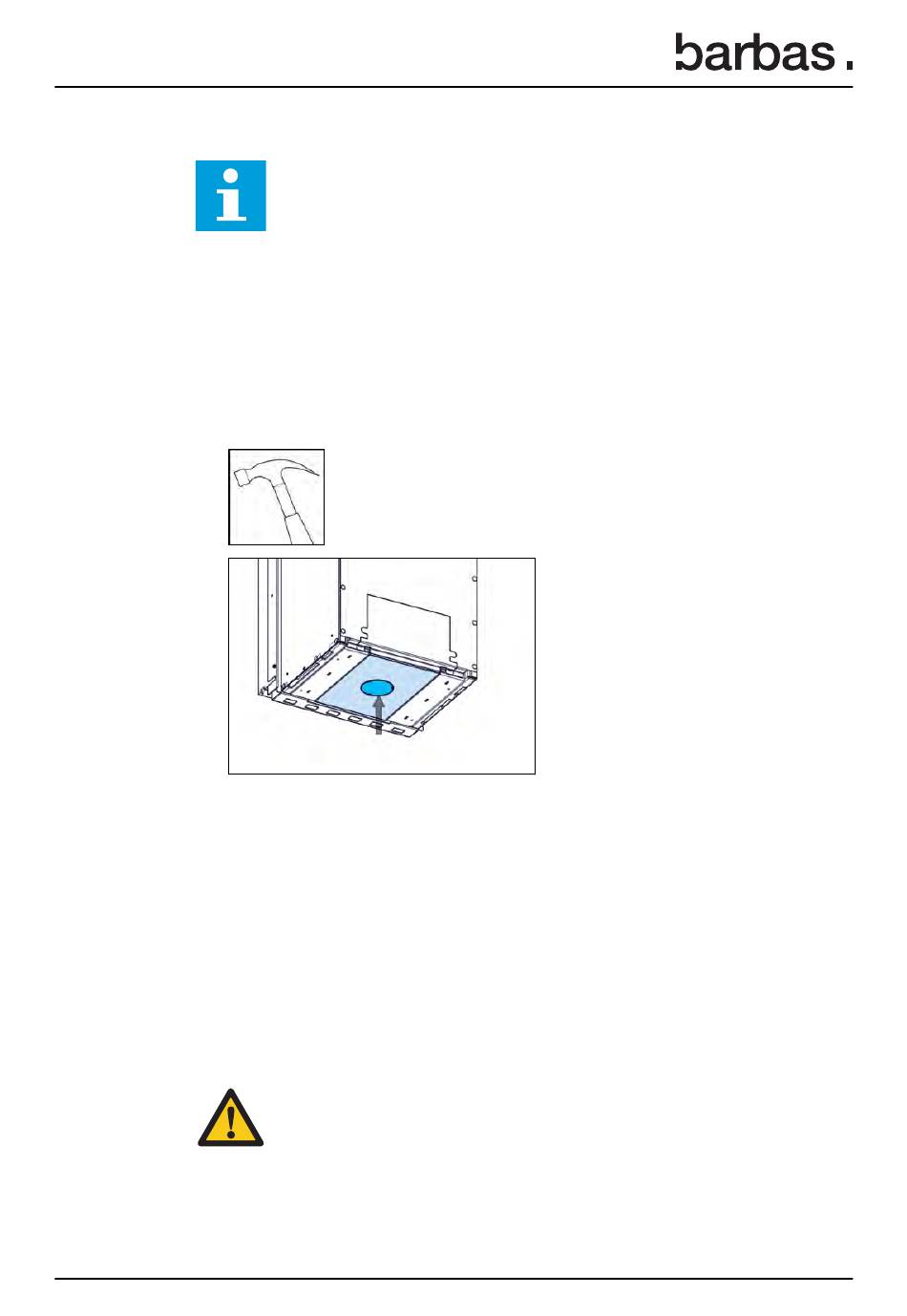

Entfernen Sie die runde Ausbruchplatte auf der Geräteunterseite mit einem Hammer.
Bringen Sie den Kragring in der offenen äußeren Lufteintrittsöffnung an.
Biegen Sie die 3 Lippen im Kragring nach außen, um den Kragring an der
Einlassöffnung zu befestigen.
Identifizieren Sie die Stelle im Boden für die externe Verbrennungsluftzufuhr.
Machen Sie ein Loch in den Boden mit einem Mindestdurchmesser von 80 mm.
Stecken Sie ein flexibles Aluminiumrohr in das Loch.
Befestigen Sie das andere Ende des flexiblen Aluminiumrohrs am Kragring.
Verwenden Sie eine Schlauchklemme.
Vorsicht:
•
Im Betrieb des Geräts wird die Außenseite des Abzugssystems heiß.
Siehe Installationsanweisungen des Abzugssystems für sichere
Installation. Beachten Sie diese Anweisungen bezüglich sicherer Abstände
von brennbarem Material.
Unilux-7 40
