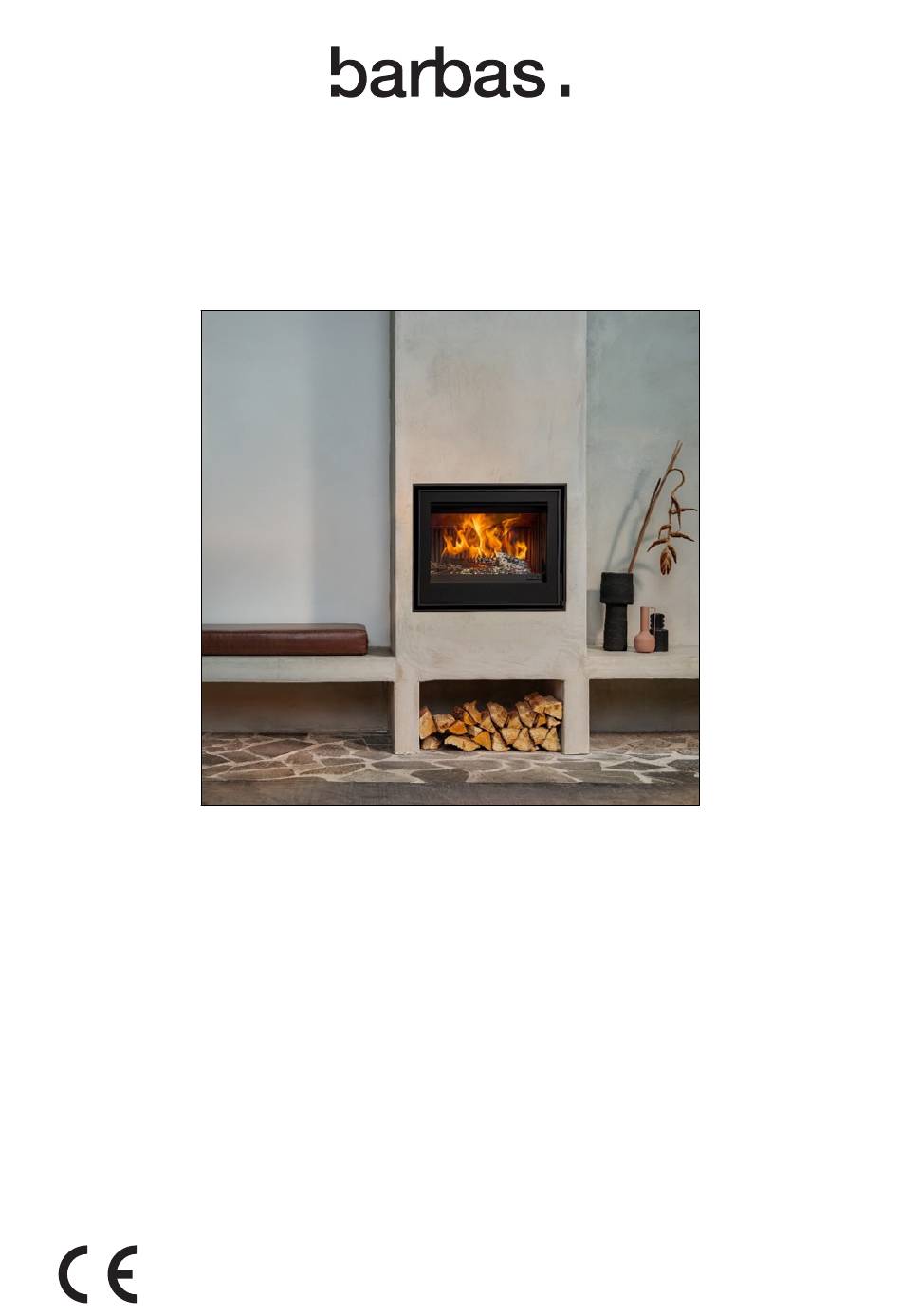

- Seite 1 Benutzerhandbuch Cuatro-7 75-60 Cuatro-7 75-60 Opti-Air Seriennummer: Produktionsdatum:...
- Seite 2 Barbas Bellfires BV nicht reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder Methode elektronisch, mechanisch, durch Fotokopie, Aufzeichnung oder anderweitig übermittelt werden. Dieses Dokument kann technische Ungenauigkeiten oder typografische Fehler enthalten. Barbas Bellfires BV behält sich das Recht vor, die Inhalte dieses Dokuments jederzeit zu überarbeiten. Kontaktdaten...
-
Seite 3: Inhaltsverzeichnis
Beschreibung................... 8 Übersicht über die Front des Geräts....................8 Übersicht über das Opti-Air-System (Option)................8 4.2.1 Allgemeines........................8 4.2.2 Überblick über die Barbas Opti-Air-App................9 4.2.3 Verbrennungsstufen in Kombination mit einem Konvektionslüfter........11 4.2.4 Verbrennungsstufen ohne Konvektionslüfter..............11 4.2.5 Verbrennungsmodi......................12 Vorgesehene Verwendung......................12 Sicherheit.................... - Seite 4 7.3.2 Nachlegen von Brennmaterial..................19 7.3.3 Steuerung des Brennvorgangs ..................19 7.3.4 Allgemeine Ratschläge zur Befeuerung................21 Befeuerung des Geräts mit dem optionalen Barbas Opti-Air-System........21 7.4.1 Installation der Barbas Opti-Air-App ................21 7.4.2 Erstes Laden und Zündung mit Opti-Air................22 7.4.3 Mit Opti-Air Brennmaterial nachfüllen................23 7.4.4 Allgemeine Ratschläge zur Befeuerung................24...
-
Seite 5: Leistungserklärung
Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation Name, eingetragener Handelsname oder eingetragene Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Niederlande Marke und Kontaktanschrift des Herstellers gemäß Artikel 11 Absatz 5 Gegebenenfalls Name und Kontaktanschrift des Nicht zutreffend Bevollmächtigten, der mit den Aufgaben gemäß... -
Seite 6: Über Dieses Dokument
Bedienung des Geräts • Grundlegende Wartung ausführen Dieses Dokument bezeichnet den Cuatro-7 75-60 als 'das Gerät'. Dieses Dokument ist ein wesentlicher Teil Ihres Geräts. Lesen Sie es genau durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie es sicher auf. -
Seite 7: Verwendung Dieses Dokuments
Wenn Sie diese Anweisungen nicht befolgen, besteht das Risiko eines Sachschadens. Hinweis Ein Hinweis enthält weitere Informationen. Symbol Beschreibung Optisches Zeichen, dass eine Gefahr besteht Optisches Zeichen, dass ein Hinweis gegeben wird Verbundene Dokumente • Installations- und Wartungshandbuch • Benutzerhandbuch Cuatro-7 75-60... -
Seite 8: Beschreibung
Verbrennungsluftmenge kontinuierlich durch Messung der Temperatur in der Brennkammer geregelt. Dies trägt zur zuverlässig effizienten und sauberen Verbrennung bei. Sie können das Opti-Air-Gerät mit der Barbas Opti-Air-App auf Ihrem mobilen Gerät bedienen. Mit dieser App haben Sie die Möglichkeit, verschiedene Verbrennungsstufen zu wählen oder die Raumtemperatur zu steuern. -
Seite 9: Überblick Über Die Barbas Opti-Air-App
Wenn die tatsächliche Raumtemperatur höher als die eingestellte Raumtemperatur ist, dauert es relativ lange, bis die Raumtemperatur erreicht ist. • Mit dem Barbas Opti-Air-System ist es nicht möglich, die Menge an Verbrennungsluft in das Gerät manuell zu steuern. 4.2.2 Überblick über die Barbas Opti-Air-App... - Seite 10 Wird zur Auswahl der Verbrennungsstufe verwendet. Jedes nungsstufe Kreissegment stellt eine Verbrennungsstufe dar. 4.2.5 Zeigt den aktuellen Verbrennungsmodus an (siehe für Erläu- terungen): • Standby Anzeige des Ver- • Firing up brennungsmodus • Burning • Refill • Cooling down Starttaste Zurück zum Startbildschirm. Cuatro-7 75-60...
-
Seite 11: Verbrennungsstufen In Kombination Mit Einem Konvektionslüfter
• Ändern Sie den Namen des Geräts. • Wählen Sie aus, welche Parameter auf dem Startbildschirm angezeigt werden sollen. Hinweis: Da das Barbas Op- ti-Air-System keine Lambda- sonde hat, empfehlen wir, die Option "Lambda" zu deakti- vieren. Advanced Settings Nur für qualifizierte Servicetechniker ver- fügbar. -
Seite 12: Verbrennungsmodi
Cooling down dem Hinweis Refill mit Brennmaterial befüllt. Der Modus Cooling down ist aktiv. Hinweis: Mit dem Barbas Opti-Air-System ist es nicht möglich, die Menge an Verbrennungsluft in das Gerät manuell zu steuern. Vorgesehene Verwendung Das Gerät ist für die Verwendung in Innenräumen zum Beheizen des Raums, in dem es installiert ist, vorgesehen. -
Seite 13: Sicherheit
Ihr Gerät und Ihren Kamin. Hinweis: • Lassen Sie das Gerät, den Kamin und die externe Verbrennungsluftzufuhr wenigstens einmal jährlich durch Ihren Barbas-Händler prüfen und reinigen. • Verwenden Sie das Gerät nicht dauerhaft. Die vorgesehene Verwendung des Geräts ist periodisch. -
Seite 14: Sicherheitsanweisungen Bezüglich Der Umwelt
Entsorgen Sie die keramische hitzeresistente Glasscheibe im Haushaltsmüll. Entsorgen Sie die keramische hitzeresistente Glasscheibe nicht im Glascontainer. • Entsorgen Sie das nicht mehr verwendete Gerät den Anweisungen der Behörden oder des Monteurs entsprechend. • Beachten Sie die örtlichen Bestimmungen. Cuatro-7 75-60... -
Seite 15: Brennmaterial
Ca. 0,8 kg pro Stück Länge Ca. 30 cm Ca. 30 cm Umriss Ca. 25 cm Ca. 25 cm Die obige Menge brennt ca. 45 Minuten lang. Der Zeitraum kann je nach Kaminzug und Position des Verbrennungsluftventils variieren. Cuatro-7 75-60... -
Seite 16: Brennmaterialmenge (Mit Opti-Air)
Verwenden Sie Holzscheite oder Holzbriketts (ohne Bindemittel) mit einer Länge von etwa 30 cm und einem Umriss von etwa 25 cm. Die obige Menge brennt ca. 45 Minuten lang. Der Zeitraum kann je nach Kaminzug und Position des Verbrennungsluftventils variieren. Cuatro-7 75-60... -
Seite 17: Betrieb
Stellen Sie sicher, dass alle Verpackungsmaterialien, Aufkleber usw. nach der Installation aus der Umgebung des Geräts entfernt wurden. Falls zutreffend, laden Sie die Barbas Opti-Air-App herunter und installieren Sie sie. 7.4.1 Siehe Abschnitt für detaillierte Anweisungen. - Seite 18 Boden der Brennkammer. Legen Sie eine Schicht aus kleinen Holzstücken und 2 Anzündewürfeln auf die Holzscheite. Legen Sie Anzündeholz über die Anzündewürfel. Zünden Sie die Anzündewürfel mit einem Feuerzeug oder Streichholz an. Schließen Sie die Tür des Geräts. Cuatro-7 75-60...
-
Seite 19: Nachlegen Von Brennmaterial
Hinweis: Wenn das Gerät mit der Option Opti-Air ausgestattet ist, finden Sie im Abschnitt für Anweisungen zur Steuerung des Verbrennungsvorgangs. Steuern Sie den Brennvorgang mit dem Steuerhebel. Dieser Hebel steuert die Hauptverbrennungsluft und die Hilfsverbrennungsluft sowie die Menge der Luftspülung. Cuatro-7 75-60... - Seite 20 Gase (z. B.: Kohlenmonoxid) und zu Rußablagerungen auf der Glasscheibe der Tür und im Kamin führt. Schließen Sie nie die Lufteinlässe, wenn Brennmaterial brennt. Lassen Sie den Sekundärlufteinlass und den Luftspülungseinlass immer offen, indem Sie den Steuerhebel zwischen die mittlere und die ganz linke Stellung stellen. Cuatro-7 75-60...
-
Seite 21: Allgemeine Ratschläge Zur Befeuerung
Beschreibung des Opti-Air-Systems. 7.4.1 Installation der Barbas Opti-Air-App Laden Sie die Barbas Opti-Air-App von Google Play (Android) oder dem App Store (iOS) herunter und installieren Sie sie auf Ihrem Mobiltelefon oder Tablet. Starten Sie Barbas Opti-Air auf Ihrem mobilen Gerät. -
Seite 22: Erstes Laden Und Zündung Mit Opti-Air
Verbrennungsstufe zu ändern. Wenn vorhanden, öffnen Sie das Kaminventil vollständig. Öffnen Sie die Tür des Geräts. Legen Sie 6 Holzscheite überkreuzt auf den Boden der Brennkammer. Legen Sie eine Schicht aus kleinen Holzstücken und 2 Anzündewürfeln auf die Holzscheite. Cuatro-7 75-60... -
Seite 23: Mit Opti-Air Brennmaterial Nachfüllen
Befindet sich nicht genug Glut im Glutbett, legen Sie geeignetes Anzündeholz nach, um übermäßige Rauchentwicklung zu vermeiden. Hinweis: Das folgende Verfahren stellt eine allgemeine Beschreibung dar. Die Barbas Opti-Air App zeigt an, wann Holzscheiten nachgelegt werden müssen. Während des Betriebs läuft das Opti-Air-System am besten bei geschlossener Tür. -
Seite 24: Allgemeine Ratschläge Zur Befeuerung
Uhrzeigersinn in die Position AUS. 7.5.2 Konvektionslüfter mit Opti-Air-System Die Lüftergeschwindigkeit ist abhängig von der gewählten Verbrennungsstufe. Weitere 4.2.3 Informationen finden Sie in Abschnitt für weitere Informationen. Hinweis: Die Funktion zum Einrichten der Belüftung in der Barbas Opti-Air- App ist nicht aktiv. Cuatro-7 75-60... -
Seite 25: Wartung
Schwamm oder Papier. Verwenden Sie Glasreiniger oder Keramikkochfeldreiniger. Stellen Sie sicher, dass die Glasscheibe ganz trocken ist. Wassertropfen können Flecken auf der Glasscheibe hinterlassen. Hinweis: Beschädigtes oder gebrochenes Glas muss ersetzt werden, bevor das Gerät erneut verwendet werden kann. Cuatro-7 75-60... -
Seite 26: Opti-Air-System
Kerbe des Deckels und ziehen Sie die Batterie heraus. Setzen Sie die 9-V-Batterie wieder ein und schließen Sie den Batteriehalter. Setzen Sie den Batteriehalter und das Belüftungslufteinlassrost wieder ein. Nachträgliche Anforderungen • Wechseln Sie die 9-V-Batterie jährlich. Cuatro-7 75-60... -
Seite 27: Problemlösung
Der Kaminzug ist zu hoch • Informieren Sie Ihren Installa- teur. Verwenden Sie die empfohlene Es ist nicht genug Brennma- Brennmaterialmenge. Siehe Ab- Die Zimmertemperatur steigt terial eingelegt 6.2.1 schnitt nicht ausreichend an Der Kaminzug ist zu hoch Informieren Sie Ihren Installateur. Cuatro-7 75-60... - Seite 28 Gerät. • Stellen Sie sicher, dass der Die verbleibenden schwar- Raum ausreichend gelüftet zen Partikel strömen über wird. den Konvektionsluftauslass • Vermeiden Sie möglichst das in den Raum. Auftreten von Hausstaub. Wir empfehlen tägliches Staubsau- gen. Cuatro-7 75-60...
-
Seite 29: Problemlösung Am Opti-Air-System
Die Brennmaterialmenge ist Verwenden Sie die empfohlene wechselt nach Refill nicht zu unzureichend. Brennmaterialmenge. Siehe Ab- Burning. schnitt 6.2.2 und Abschnitt 7.4.3 Benachrichtigung Sensor error Defekt an einem der Senso- Informieren Sie Ihren Händler. in der App. ren. Cuatro-7 75-60... -
Seite 30: Technische Daten
Technische Daten Technische Daten Name Barbas Cuatro-7 75-60 Modell Cuatro-7 75-60 Opti-Air EN 13229:2001-A2:2004 EN 16510-1 Anhang D, E, F Geprüft nach BS 3841-2:1994 Energieeffizienzindex (nach EU 2015/1186) Energieeffizienzklasse • Holzscheite Brennmaterial • Holzbriketts (ohne Bindemittel) Nennbrennlast 2,9 kg Nennwärmeleistung (Netto) 14 kW Mindestwärmeleistung (Netto) -
Seite 31: Garantiebedingungen
Garantiebedingungen Garantiebedingungen Um einen Garantieanspruch geltend zu machen, ist es wichtig, das Barbas-Gerät nach dem Kauf über www.barbasbellfires.com zu registrieren. Garantiebedingungen von Barbas Bellfires Barbas Bellfires B.V. garantiert für die Qualität des gelieferten Barbas-Geräts und die Qualität der eingesetzten Materialien. Alle Geräte von Barbas werden nach den höchsten möglichen Qualitätsstandards entwickelt und hergestellt. - Seite 32 Weiterhin endet die Garantie, wenn die ursprüngliche Kaufquittung Änderungen, Streichungen, Löschungen aufweist oder unlesbar ist. Artikel 4: Garantiegebiet Die Garantie gilt nur in Ländern, in denen Geräte von Barbas durch ein offizielles Händlernetzwerk verkauft werden. Artikel 5: Garantiezeitraum Diese Garantie wird nur während des Garantiezeitraums gewährt.
- Seite 33 Garantiebedingungen Cuatro-7 75-60...
- Seite 34 Garantiebedingungen Cuatro-7 75-60...
- Seite 35 Garantiebedingungen Cuatro-7 75-60...
-
Seite 36: Ihr Barbas-Händler
Ihr Barbas-Händler 001 - 28.06.2022 - 352572 - 273-001...
