Installation

5 5 Installation
5.1

Installationsanforderungen

5.1.1

Allgemeine Anforderungen

• Stellen Sie sicher, dass der Boden aus Beton oder einem massiven Sockel aus
feuerfestem Material ist.
• Stellen Sie sicher, dass der Boden das Gewicht des Geräts tragen kann. Siehe Kapitel
7
• Stellen Sie sicher, dass die Bodentemperaturen unter und vor dem Gerät nicht über
85 °C ansteigen können, wenn das Gerät in Verwendung ist.

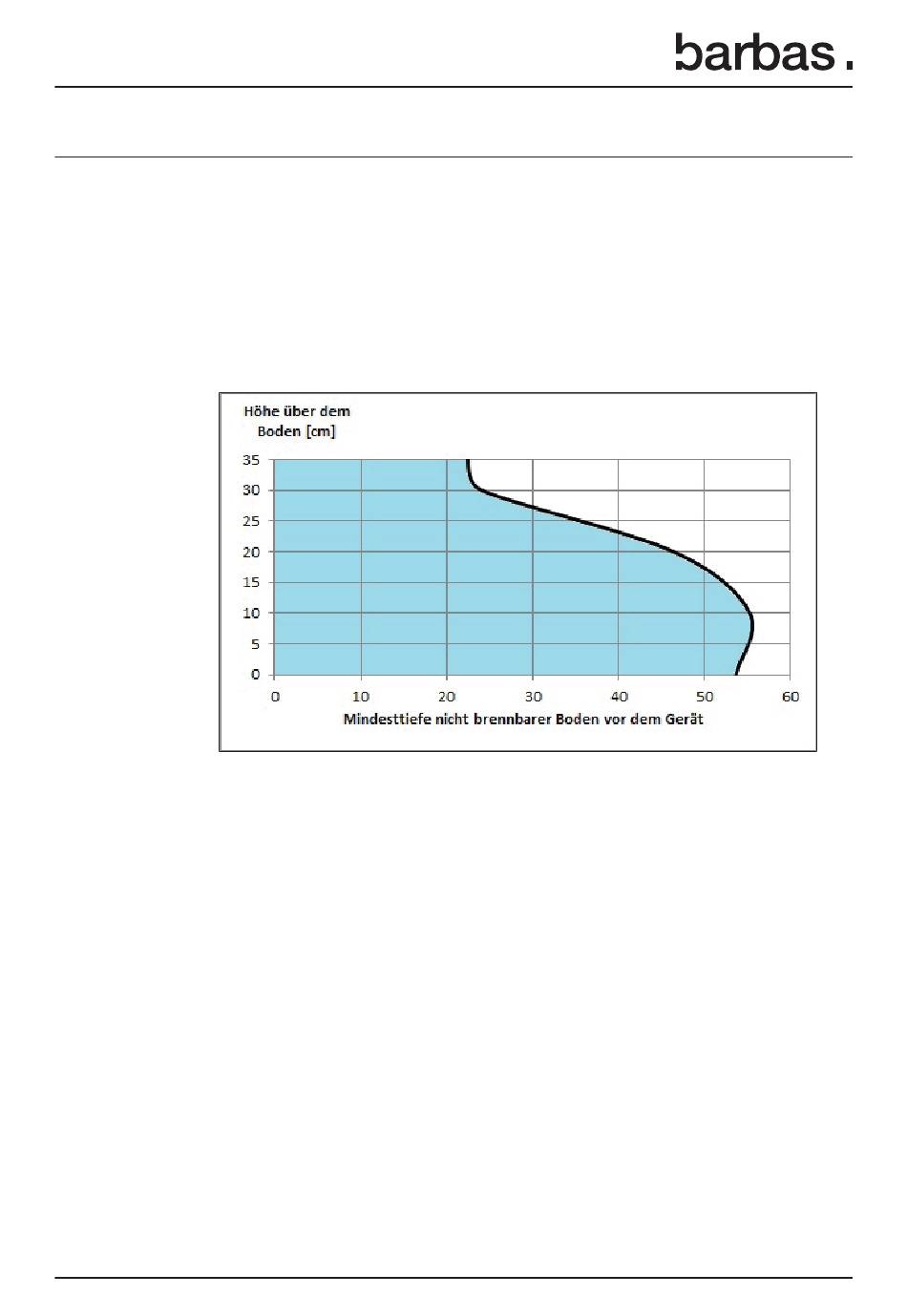

Die Kurve zeigt die minimale Tiefe eines feuerfesten Bodens vor dem Gerät im
Verhältnis zu der Installationshöhe des Geräts an. Liegt die Unterseite der Tür 30 cm
über dem Boden, ist die minimale Tiefe des feuerfesten Bodens ca. 24 cm.
• Der feuerfeste Boden muss in der Breite mindestens 150 mm über jede Seite des
Geräts hinausgehen.
• Stellen Sie sicher, dass der Raum, in dem das Gerät installiert ist, korrekt belüftet
wird.
5.1.2 Anforderungen an die Installation des Geräts
• Das Gerät nicht an einer brennbaren Rückwand oder brennbaren Seitenwand
installieren.
• Das Gerät muss mindestens 10 cm von einer feuerfesten Wand entfernt installiert
werden.
• Wenn sich über dem Gerät ein Holzbalken befindet, ist dieser vor direkter
Wärmeeinstrahlung zu schützen. Achten Sie darauf, eine Dämmplatte mit einer Dicke
von mindestens 30 mm zwischen Holzbalken und Gerät mit einem Luftspalt von
mindestens 1 cm zwischen Dämmplatte und Holzbalken zu platzieren.
• Stellen Sie sicher, dass die Verbrennungsluft ungehindert in das Gerät strömen kann.
• Ist das Gerät mit einem optionalen Konvektionslüfter ausgestattet, muss die
Verbrennungsluft dem Gerät von außen über ein flexibles Aluminiumrohr zugeführt
werden.
16
für das Gewicht des Geräts.
Evolux 100-45
