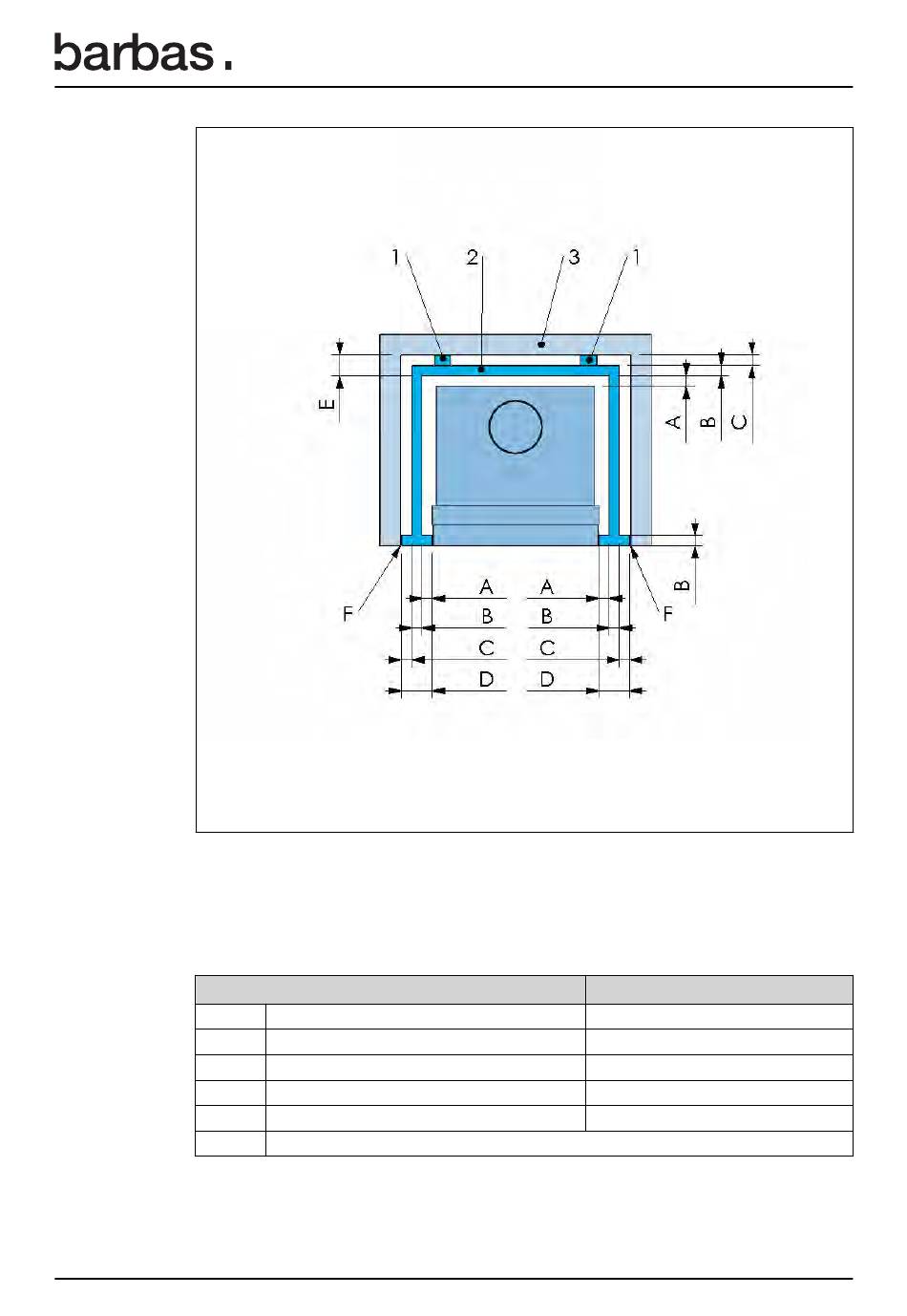

Abbildung 6. Abstände zur brennbaren Wand – Draufsicht
Tabelle 3: Abmessungen und Mindestabstände zu einer brennbaren Wand
Beschreibung
A
B
C
D
E
F
Unilux-7 40
Nicht brennbarer Abstandhalter
Feuerfeste Isolierplatte
Luftabstand
Dicke der Platte
Luftabstand / Abstandhalter
A+B+C
B+C
Mindestens 3 mm Abstand zwischen Gerät und umgebender Konstruktion
3 Brennbare oder tragende Wänden
Isolierplatte 25 mm
25 mm
100 mm
25 mm
150 mm
125 mm
Abstände
