Verwandte Anleitungen für barbas Unilux-7 70
Inhaltszusammenfassung für barbas Unilux-7 70

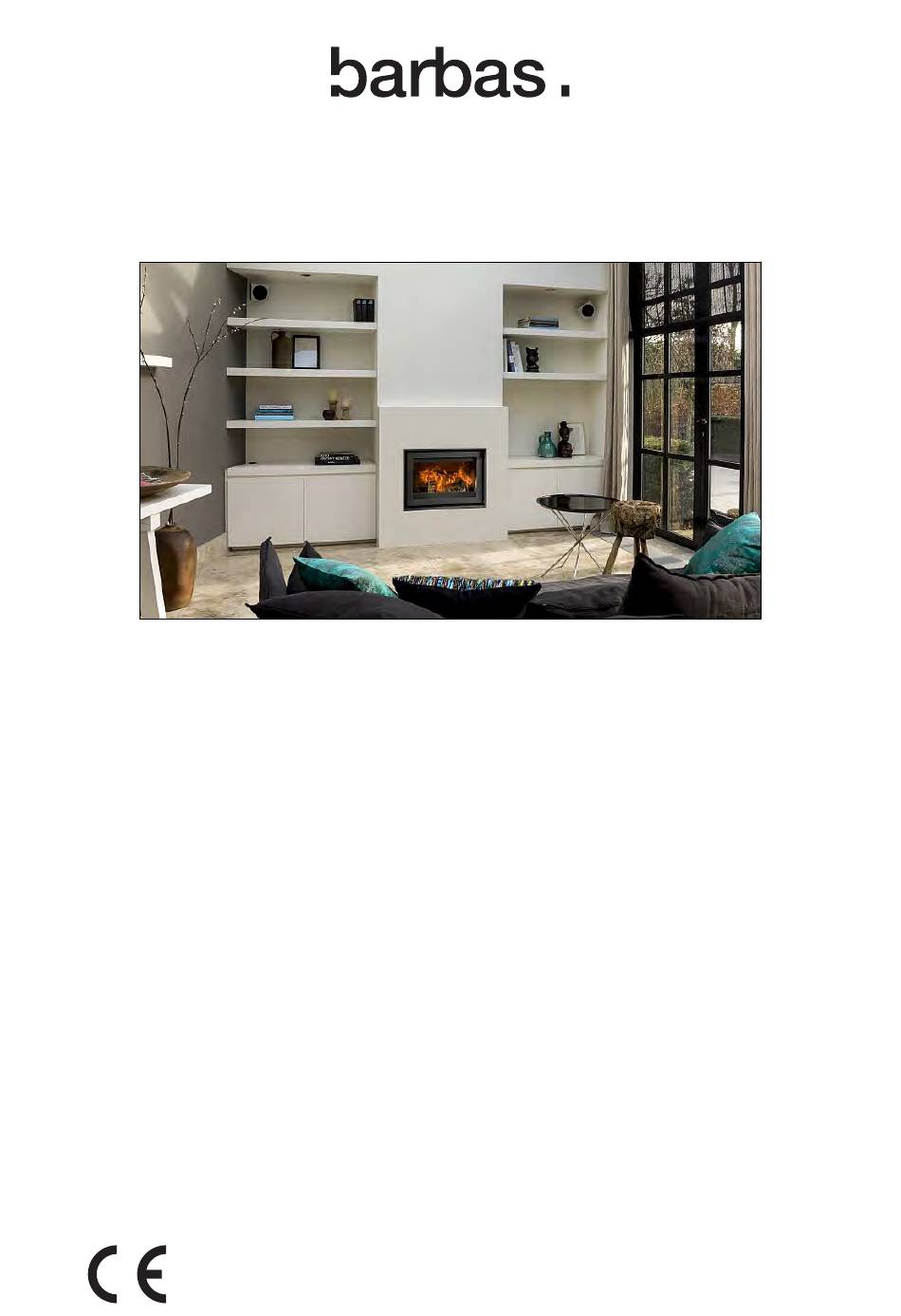

- Seite 1 Benutzerhandbuch Unilux-7 70 Seriennummer: Produktionsdatum:...
- Seite 2 Bellfires BV nicht reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder Methode elektronisch, mechanisch, durch Fotokopie, Aufzeichnung oder anderweitig übermittelt werden. Dieses Dokument kann technische Ungenauigkeiten oder typografische Fehler enthalten. Barbas Bellfires BV behält sich das Recht vor, die Inhalte dieses Dokuments jederzeit zu überarbeiten. Kontaktdaten...
- Seite 3 Über dieses Dokument................6 Verwendung dieses Dokuments....................6 In diesem Dokument verwendete Warnungen und Vorsichtshinweise........6 Verbundene Dokumente......................6 Beschreibung................... 7 Überblick über die Unilux-7 70.....................7 Vorgesehene Verwendung......................9 Sicherheit....................10 Sicherheitsanweisungen für den Betrieb................... 10 Sicherheitsanweisungen bezüglich der Umwelt.................11 Brennmaterial..................12 Brennstofftypen..........................12...
- Seite 4 Inhaltsverzeichnis Garantiebedingungen................25 Unilux-7 70...
- Seite 5 Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation Name, eingetragener Handelsname oder eingetragene Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Niederlande Marke und Kontaktanschrift des Herstellers gemäß Artikel 11 Absatz 5 Gegebenenfalls Name und Kontaktanschrift des Nicht zutreffend Bevollmächtigten, der mit den Aufgaben gemäß...
- Seite 6 Bedienung des Geräts • Grundlegende Wartung ausführen Dieses Dokument bezeichnet den Unilux-7 70 als 'das Gerät'. Dieses Dokument ist ein wesentlicher Teil Ihres Geräts. Lesen Sie es genau durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie es sicher auf.

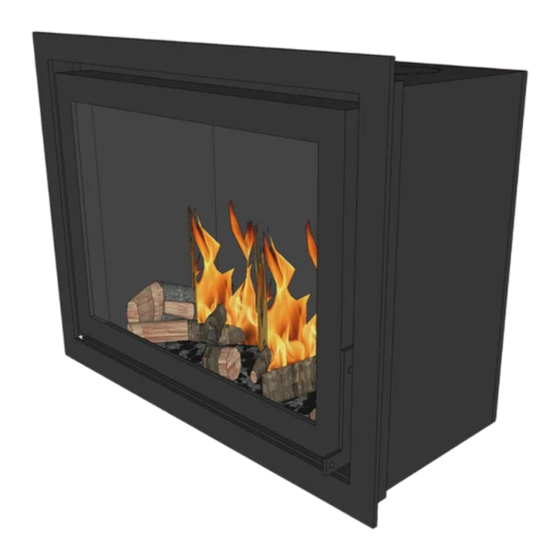

- Seite 7 Beschreibung Beschreibung Überblick über die Unilux-7 70 Die Unilux-7 70 ist mit einer abgeschirmten Glastür oder mit einer Tür mit Stahlrahmen erhältlich. Türgriff Aschebehälter (unter dem Rost) Glasscheibe Keramische Platten Primärlufteinlass - Oberer Kanalanschluss Rost Steuerhebel Stahlbodenplatten Konvektionsluftauslass Holzschutzvorrichtung Abbildung 1. Draufsicht der Unilux-7 70 mit abgeschirmter Glastür Optional ist ein 45-Grad-Abzugsanschluss erhältlich.
- Seite 8 Beschreibung Sekundärlufteinlass Obere Umlenkplatte (Stahl) Einlass der Luftspülung Untere Umlenkplatte (Keramik) Stellfüße Anschluss für externe Verbrennungsluft Abbildung 2. Untersicht der Unilux-7 70 mit abgeschirmter Tür Unilux-7 70...
- Seite 9 Anschluss für externe Hinterer Kanalanschluss Verbrennungsluft Abbildung 3. Rückansicht der Unilux-7 70 Vorgesehene Verwendung Das Gerät ist für die Verwendung in Innenräumen zum Beheizen des Raums, in dem es installiert ist, vorgesehen. Es darf nicht zu anderen Zwecken verwendet werden.
- Seite 10 Ihr Gerät und Ihren Kamin. Hinweis: • Lassen Sie das Gerät, den Kamin und die externe Verbrennungsluftzufuhr wenigstens einmal jährlich durch Ihren Barbas-Händler prüfen und reinigen. • Verwenden Sie das Gerät nicht dauerhaft. Die vorgesehene Verwendung des Geräts ist periodisch.
- Seite 11 Entsorgen Sie die keramische hitzeresistente Glasscheibe im Haushaltsmüll. Entsorgen Sie die keramische hitzeresistente Glasscheibe nicht im Glascontainer. • Entsorgen Sie das nicht mehr verwendete Gerät den Anweisungen der Behörden oder des Monteurs entsprechend. • Beachten Sie die örtlichen Bestimmungen. Unilux-7 70...
- Seite 12 Ca. 25 cm Ca. 25 cm Die obige Menge brennt ca. 45 Minuten lang. Der Zeitraum kann je nach Kaminzug und Position des Verbrennungsluftventils variieren. Die hier angegebene Brennmaterialmenge sollte nicht überschritten werden. Überladen führt zu übermäßiger Rauchbildung. Unilux-7 70...
- Seite 13 Entfernen Sie die Dokumente und Bauteile aus der Brennkammer. Stellen Sie sicher, dass sich der Steuerhebel leicht bewegen lässt. Stellen Sie sicher, dass der Aschebehälter leer ist. Stellen Sie sicher, dass alle Verpackungsmaterialien, Aufkleber usw. nach der Installation aus der Umgebung des Geräts entfernt wurden. Unilux-7 70...
- Seite 14 Verwenden Sie das Gerät nicht bei Nebel, Dunst oder Windstille. Stellen Sie den Steuerhebel ganz nach rechts. Öffnen Sie ggf. das Ventil zur externen Leitung für die Verbrennungsluftzufuhr. Öffnen Sie ggf. das Kaminventil vollständig. Öffnen Sie die Tür des Geräts. Unilux-7 70...
- Seite 15 Legen Sie mindestens 3 Holzscheite über Kreuz auf die erste Lage Holzscheite. Legen Sie Anzündeholz und 2 oder 4 Anzündewürfel oben auf die Holzscheite. Legen Sie Anzündeholz über die Anzündewürfel. Zünden Sie die Anzündwürfel mit einem Feuerzeug oder Streichholz an. 10. Schließen Sie die Tür des Geräts. Unilux-7 70...
- Seite 16 Laden Sie das Gerät mit 3 Holzscheiten, die flach auf den Boden der Brennkammer gelegt werden. Verwenden Sie die empfohlene Brennmaterialmenge. Siehe Kapitel Schließen Sie die Tür. Nach Entzündung des Brennstoffs stellen Sie den Steuerhebel nach links, bis das Feuer gleichmäßig brennt. Unilux-7 70...
- Seite 17 Gase (z. B.: Kohlenmonoxid) und zu Rußablagerungen auf der Glasscheibe der Tür und im Kamin führt. Schließen Sie nie die Lufteinlässe, wenn Brennmaterial brennt. Lassen Sie den Sekundärlufteinlass und den Luftspülungseinlass immer offen, indem Sie den Steuerhebel zwischen die mittlere und die ganz linke Stellung stellen. Unilux-7 70...
- Seite 18 10-mm-Gabelschlüssel. Schrauben Sie die Inbusschraube heraus. Stellen Sie sicher, dass die Mutter an der Inbusschraube befestigt bleibt. Schieben Sie die Front des Hitzeschutzes nach oben (1) und ziehen Sie sie nach vorne (2), und dann nach unten in eine vertikale Position (3). Unilux-7 70...
- Seite 19 Rauchentwicklung, Rußbildung und erhöht das Risiko eines Kaminbrands. 6.3.2 • Überladen Sie das Gerät nach der ersten Ladung nicht mit Brennmaterial. Siehe für die empfohlene Brennmaterialmenge. Zuviel Brennmaterial führt zu unvollständiger Verbrennung, Rußbildung und dem Risiko eines Kaminfeuers. Unilux-7 70...
- Seite 20 Reinigen Sie die Glasscheibe mit einem weichen Lappen, einem Schwamm oder Papier. Verwenden Sie Glasreiniger oder Keramikkochfeldreiniger. Stellen Sie sicher, dass die Glasscheibe ganz trocken ist. Wassertropfen können Flecken auf der Glasscheibe hinterlassen. Hinweis: Beschädigtes oder gebrochenes Glas muss ersetzt werden, bevor das Gerät erneut verwendet werden kann. Unilux-7 70...
- Seite 21 Steuerhebel. Siehe 6.3.3 Kapitel • Informieren Sie Ihren Installa- teur. Die Zimmertemperatur steigt Es ist nicht genug Brennma- Verwenden Sie die empfohlene nicht ausreichend an terial eingelegt Brennmaterialmenge. Siehe Kapi- Der Kaminzug ist zu hoch Informieren Sie Ihren Installateur. Unilux-7 70...
- Seite 22 Schließen Sie das Ventil in der ex- Vorderseite des Geräts, wenn Verbrennungsluftzuleitung ternen Verbrennungsluftzuleitung. das Gerät nicht in Betrieb ist. fehlt oder ist offen. Der Unterdruck im Aufstell- Reduzieren Sie den Unterdruck, raum ist zu hoch z.B. durch Öffnen einer Lüftungs- öffnung im Aufstellraum. Unilux-7 70...
- Seite 23 Technische Daten Technische Daten Name Barbas Modell Unilux-7 70 Geprüft nach EN 13229:2001-A2:2004 EN 16510-1 Anhang D, E, F Energieeffizienzindex (nach EU 2015/1186) Energieeffizienzklasse Brennmaterial • Holzscheite • Holzbriketts (ohne Bindemittel) Nennbrennlast 2,4 kg Nennwärmeleistung (Netto) 10 kW Mindestwärmeleistung (Netto)
- Seite 24 Technische Daten Technische Daten Name Barbas Modell Unilux-7 70 Geprüft nach EN 13229:2001-A2:2004 EN 16510-1 Anhang D, E, F Energieeffizienzindex (nach EU 2015/1186) Energieeffizienzklasse Brennmaterial • Holzscheite • Holzbriketts (ohne Bindemittel) Nennbrennlast 2,4 kg Nennwärmeleistung (Netto) 10 kW Mindestwärmeleistung (Netto)
- Seite 25 Herstellergarantie an. Artikel 1: Garantie Kommt Barbas Bellfires B.V. zu dem Schluss, dass das von Ihnen gekaufte Barbas- Gerät aufgrund eines Bau- oder Materialmangels fehlerhaft ist, garantiert Barbas Bellfires B.V. die Reparatur oder den Austausch des Geräts kostenfrei und ohne Berechnung der Kosten für Arbeitszeit oder Ersatzteile.
- Seite 26 Garantiebedingungen Artikel 4: Garantiegebiet Die Garantie gilt nur in Ländern, in denen Geräte von Barbas durch ein offizielles Händlernetzwerk verkauft werden. Artikel 5: Garantiezeitraum Diese Garantie wird nur während des Garantiezeitraums gewährt. Das Gehäuse des Barbas-Geräts unterliegt einer Garantie für einen Zeitraum von 10 Jahren für Konstruktions- und/oder Materialmängel ab dem Kaufzeitpunkt.
- Seite 27 Garantiebedingungen Unilux-7 70...
- Seite 28 Ihr Barbas-Händler 001 - 25.03.2021 - 350990...
