Inhaltszusammenfassung für barbas Unilux-7 65
- Seite 1 Installations- und Wartungshandbuch Unilux-7 65 Seriennummer: Produktionsdatum:...
- Seite 2 Bellfires BV nicht reproduziert, in einem Abrufsystem gespeichert oder in irgendeiner Form oder Methode elektronisch, mechanisch, durch Fotokopie, Aufzeichnung oder anderweitig übermittelt werden. Dieses Dokument kann technische Ungenauigkeiten oder typografische Fehler enthalten. Barbas Bellfires BV behält sich das Recht vor, die Inhalte dieses Dokuments jederzeit zu überarbeiten. Kontaktdaten...
- Seite 3 Leistungserklärung...................5 Über dieses Dokument................6 Verwendung dieses Dokuments....................6 In diesem Dokument verwendete Warnungen und Vorsichtshinweise........6 Verbundene Dokumente......................6 Beschreibung................... 7 Überblick über die Unilux-7 65.....................7 Vorgesehene Verwendung......................9 Installationsbeispiele........................10 Sicherheit....................13 Sicherheitsanweisungen zur Installation..................13 Sicherheitsanweisungen bezüglich der Umwelt.................13 Abstände....................14 Anforderungen an Isoliermaterial....................14...
- Seite 4 Verbrennungsluftzufuhr......................32 Kamin............................32 Demontage des Brennkammerinneren..........33 Technische Daten.................. 37 Technische Daten........................37 Abmessungen ..................39 10.1 Rahmenlose Vorrichtung......................39 10.2 Gerät mit Einbaurahmen......................41 10.3 Gerät mit klassischem Rahmen....................43 10.4 Gerät mit klassischem Rahmen und 45º-Abzugsanschluss............45 Garantiebedingungen................47 Unilux-7 65...
- Seite 5 Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation Name, eingetragener Handelsname oder eingetragene Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Niederlande Marke und Kontaktanschrift des Herstellers gemäß Artikel 11 Absatz 5 Gegebenenfalls Name und Kontaktanschrift des Nicht zutreffend Bevollmächtigten, der mit den Aufgaben gemäß...
- Seite 6 Installation • Wartung Dieses Dokument bezeichnet den Unilux-7 65 als 'das Gerät'. Dieses Dokument ist ein wesentlicher Teil Ihres Geräts. Lesen Sie es genau durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie es sicher auf. Die Originalanweisungen dieses Dokuments sind in englischer Sprache verfasst worden.

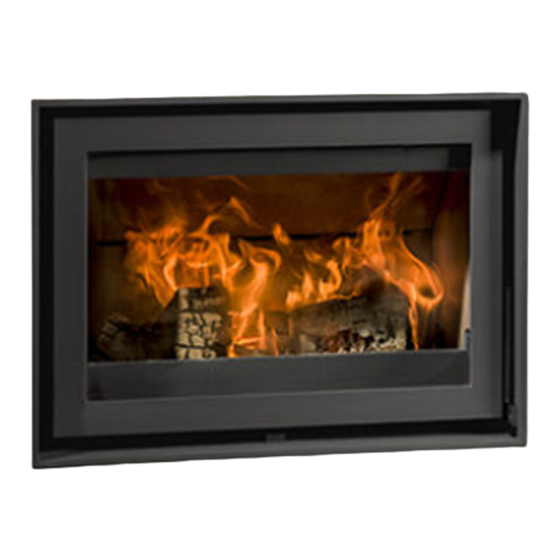

- Seite 7 Beschreibung Beschreibung Überblick über die Unilux-7 65 Die Unilux-7 65 ist mit einer abgeschirmten Glastür oder mit einer Tür mit Stahlrahmen erhältlich. Türgriff Aschebehälter (unter dem Rost) Glasscheibe Keramische Platten Primärlufteinlass - Oberer Kanalanschluss Rost Steuerhebel Stahlbodenplatten Konvektionsluftauslass Holzschutzvorrichtung Abbildung 1. Draufsicht der Unilux-7 65 mit abgeschirmter Glastür Optional ist ein 45-Grad-Abzugsanschluss erhältlich.
- Seite 8 Beschreibung Sekundärlufteinlass Obere Umlenkplatte (Stahl) Einlass der Luftspülung Untere Umlenkplatte (Keramik) Stellfüße Anschluss für externe Verbrennungsluft Abbildung 2. Untersicht der Unilux-7 65 mit abgeschirmter Tür Unilux-7 65...
- Seite 9 Anschluss für externe Hinterer Kanalanschluss Verbrennungsluft Abbildung 3. Rückansicht der Unilux-7 65 Vorgesehene Verwendung Das Gerät ist für die Verwendung in Innenräumen zum Beheizen des Raums, in dem es installiert ist, vorgesehen. Es darf nicht zu anderen Zwecken verwendet werden.
- Seite 10 Beschreibung Installationsbeispiele Hinweis: Die Illustrationen in diesem Absatz sind typische Installationsbeispiele. Verbrennungslufteinlass Konvektionsluftauslass Konvektionslufteinlass Luftzufuhr zum Raum Kamin Abbildung 4. Installation in einen vorhandenen Kamin Unilux-7 65...
- Seite 11 Externer Verbrennungslufteintritt Luftzufuhr zum Raum Konvektionslufteinlass Belüftungslufteinlass Kamin Konvektions- / Belüftungsluftauslass Konvektionsluftauslass (Gerät) Abbildung 5. Installation mit externer Verbrennungsluftzufuhr in einer neuen Feuerstelleneinfassung Hinweis: Es ist nicht möglich, den Konvektionssatz an einem Gerät mit einem 45º-Abzugsanschluss zu installieren. Unilux-7 65...
- Seite 12 Beschreibung Verbrennungslufteinlass Belüftungslufteinlass Konvektionslufteinlass Belüftungsluftauslass Kamin Flexible Konvektionsluftrohre Konvektionsluftauslass Konvektionsluftauslass Luftzufuhr zum Raum Abbildung 6. Installation mit Konvektionssatz in einer neuen Feuerstelleneinfassung Unilux-7 65...
- Seite 13 Entsorgen Sie die keramische hitzeresistente Glasscheibe im Haushaltsmüll. Entsorgen Sie die keramische hitzeresistente Glasscheibe nicht im Glascontainer. • Entsorgen Sie das nicht mehr verwendete Gerät den Anweisungen der Behörden oder des Monteurs entsprechend. • Beachten Sie die örtlichen Bestimmungen. Unilux-7 65...
- Seite 14 Dicke der Isolierplatten und die Mindestabstände zu brennbaren Materialien und Wänden. Achtung: Stellen Sie sicher, dass zwischen dem Gerät und der umgebenden Konstruktion ein Abstand von 3 mm eingehalten wird, um einer einsatzbedingten Ausdehnung des Geräts Rechnung zu tragen. Unilux-7 65...
- Seite 15 Tabelle 3: Abmessungen und Mindestabstände zu einer brennbaren Wand Punkt Abmessung Luftabstand 25 mm Dicke der Platte 100 mm Luftabstand / Abstandhalter 25 mm A+B+C 150 mm 125 mm Mindestens 3 mm Abstand zwischen Gerät und umgebender Konstruktion Unilux-7 65...
- Seite 16 Dicke der Isolierplatten und die Mindestabstände zu einer brennbaren Decke. Stellen Sie sicher, dass die Gesamtfläche der Konvektionsluftauslassöffnung mindestens 300 cm beträgt. Kamineinfassung Isolierplatte (Zwischendecke) Konvektionsluftauslassöffnung Isolierplatten Brennbare Decke Abbildung 8. Abstände zur brennbaren Decke – Vorderansicht Unilux-7 65...
- Seite 17 Dicke der Isolierplatten und die Mindestabstände zu feuerfesten Materialien und Wänden. Achtung: Stellen Sie sicher, dass zwischen dem Gerät und der umgebenden Konstruktion ein Abstand von 3 mm eingehalten wird, um einer einsatzbedingten Ausdehnung des Geräts Rechnung zu tragen. Unilux-7 65...
- Seite 18 Tabelle 5: Mindestabmessungen zwischen Gerät und nicht brennbaren Wänden Punkt Abmessung Luftabstand 20 mm Dicke der Platte 25 mm Luftabstand / Abstandhalter 20 mm A+B+C 65 mm 45 mm Mindestens 3 mm Abstand zwischen Gerät und umgebender Konstruktion Unilux-7 65...
- Seite 19 Dicke der Isolierplatten und die Mindestabstände zu einer feuerfesten Decke. Stellen Sie sicher, dass die Gesamtfläche der Konvektionsluftauslassöffnung mindestens 300 cm beträgt. Kamineinfassung Isolierplatte (Zwischendecke) Konvektionsluftauslassöffnung Isolierplatten Nicht brennbare Decke Abbildung 10. Abstände zur nicht brennbaren Decke – Vorderansicht Unilux-7 65...
- Seite 20 Abstand zwischen Konvekti- Mindestens 50 cm freier onsluftauslassöffnung und Mindestens 50 cm Raum zwischen Decke und Decke Kamineinfassung Abstände vor dem Gerät Keine entzündlichen Gegenstände in einem Umkreis von mindestens 180 cm um das Gerät aufbewahren. Feuerfeste Bodenplatte Gerät Unilux-7 65...
- Seite 21 Lesen Sie auf der vertikalen Achse des Diagramms die minimale Tiefe der feuerfesten Bodenplatte ab. Beispiel zur Ermittlung der korrekten Mindesttiefe einer feuerfesten Bodenplatte Wenn der gemessene Abstand zwischen der Unterseite des sichtbaren Geräteteils 20 cm beträgt, ist die minimale Tiefe der Bodenplatte laut Diagramm 47 cm. Unilux-7 65...
- Seite 22 Stellen Sie sicher, dass an den Seiten und auf der Oberseite des Geräts ein Abstand von 3 mm eingehalten wird, um einer einsatzbedingten Ausdehnung des Geräts Rechnung zu tragen. • Installieren Sie Belüftungsöffnungen nahe der Unterseite und Oberseite der Feuerstelleneinfassung, um einen Hitzestau in der Feuerstelleneinfassung zu vermeiden. Unilux-7 65...
- Seite 23 Stellen Sie sicher, dass der Boden des offenen Kamins eben und unbeschädigt ist. Stellen Sie sicher, dass die Innenwände des offenen Kamins unbeschädigt sind. Schichten Sie Keramikwolle an die Innenwände der Kaminöffnung. Siehe Kapitel für Vorgaben. Setzen Sie einen passenden Kaminadapter auf den vorhandenen Kamin. Unilux-7 65...
- Seite 24 Verbinden Sie ein flexibles Edelstahlrohr ausreichender Länge mit dem Kaminadapter und sichern Sie es mit einer Schlauchklemme. Gerät Keramikisolierung Vorhandener offener Kamin Verbrennungslufteinlass Rauchgasrohr Kaminadapter Abbildung 12. Kaminadapter Schichten Sie Keramikwolle um das flexible Abzugsrohr. Entfernen Sie das Innere des Geräts. Siehe Kapitel für Anweisungen. Unilux-7 65...
- Seite 25 Dichtung in der richtigen Position befindet. Schichten Sie Keramikwolle auf die Oberseite des Geräts. Siehe Kapitel für die Vorgaben zur Keramikwolle. Setzen Sie alle Innenteile an ihre richtige Positionen ins Gerät. Siehe Kapitel für Anweisungen. Unilux-7 65...
- Seite 26 Setzen Sie das Gerät in die dafür vorgesehene und korrekte Position. Schließen Sie ggf. das externe Verbrennungsluftzufuhrrohr an das Gerät an. Zum Anschluss der optionalen externen Verbrennungsluftzufuhr an der 6.3.2 Geräterückseite siehe Kapitel Zum Anschluss der optionalen externen Verbrennungsluftzufuhr an der 6.3.3 Geräteunterseite siehe Kapitel Unilux-7 65...
- Seite 27 Verbrennungsluftzufuhrrohr zu installieren, um Schutt im Rohr und Wasserdampfkondensierung im Gerät zu vermeiden, wenn das Gerät nicht verwendet wird. Entfernen Sie die runde Ausbruchplatte auf der Gerätehinterseite mit einem Hammer. Bringen Sie den Kragring in der offenen äußeren Lufteintrittsöffnung an. Unilux-7 65...
- Seite 28 Identifizieren Sie die Stelle im Boden für die externe Verbrennungsluftzufuhr. Machen Sie ein Loch in den Boden mit einem Mindestdurchmesser von 150 mm. Stecken Sie ein flexibles Aluminiumrohr in das Loch. Befestigen Sie das andere Ende des flexiblen Aluminiumrohrs am Kragring. Verwenden Sie eine Schlauchklemme. Unilux-7 65...
- Seite 29 Materialanforderungen. 6.3.5 Verbindung des Konvektionssatzes (optional) Hinweis: Wenn das Modell Unilux-7 65 einen 45-Grad-Abzugsanschluss hat, ist der optionale Konvektionssatz nicht für dieses Gerät verfügbar. Entfernen Sie die Ausbruchplatten in den Konvektionsluftauslassöffnungen mit einem Hammer. Bringen Sie die Kragringe in den offenen Konvektionsluftauslassöffnung an.
- Seite 30 Wenn Sie anderen Material als Steine verwenden, installieren Sie das Material den Anweisungen des Materiallieferanten entsprechen. • Wenn Sie anderes Material als Ziegelsteine verwenden, siehe Anweisungen des Lieferanten des verwendeten Materials zu Informationen bezüglich der Notwendigkeit eines Kamineisens. Unilux-7 65...
- Seite 31 Stellen Sie sicher, dass der Steuerhebel sich leicht und ohne übermäßige Geräuschbildung nach links und rechts bewegen lässt. Stellen Sie sicher, dass sich alle Keramikplatten und die Umlenkplatten in der richtigen Position befinden. Wenden Sie sich an Ihren Händler, wenn die letzte Prüfung einen Mangel zeigt. Unilux-7 65...
- Seite 32 Keramikherdplattenreiniger. Reinigen Sie die Innenseite des Geräts mit einer weichen Bürste. Reinigen Sie die Metallteile an der Außenseite des Geräts mit einem trockenen, fusselfreien Tuch. Verwenden Sie wärmeresistente Sprühfarbe von Barbas, um Lackschäden zu reparieren. Verbrennungsluftzufuhr Stellen Sie sicher, dass der Einlass des Rohrs für die externe Verbrennungsluftzufuhr nicht durch Blätter oder andere Teile verstopft wird.
- Seite 33 Anleitung) und die untere Umlenkplatte (siehe Schritt 5 dieser Anleitung) entfernen. Entfernen Sie die Tür. Öffnen Sie die Tür ganz. Entfernen Sie das Unterteil. Den Rost anheben und aus der Brennkammer nehmen. Linke und rechte Stahlbodenplatte anheben und aus der Brennkammer nehmen. Unilux-7 65...
- Seite 34 10-mm-Gabelschlüssel. Stellen Sie sicher, dass die Mutter an der Inbusschraube befestigt bleibt. Schieben Sie die Front des Hitzeschutzes (1) nach oben und ziehen Sie sie nach vorne (2), und dann nach unten in eine vertikale Position (3). Entfernen Sie die obere Umlenkplatte vom Gerät. Unilux-7 65...
- Seite 35 Sie sie aus dem Gerät (2). Drücken Sie die rechte Seitentafel ein wenig nach innen und oben (3) und entfernen Sie sie aus dem Gerät (4). Entfernen Sie die Holzschutzvorrichtungen. Die vordere Holzschutzvorrichtung anheben und aus dem Brennraum entfernen. Unilux-7 65...
- Seite 36 Demontage des Brennkammerinneren Entfernen Sie die Keramikrückwand. Schieben Sie die Unterseite der Keramikhinterplatte nach vorne und entfernen Sie sie vom Gerät. Hinweis: Um die Teile des Brennkammerinneren wieder einzusetzen, gehen Sie wie oben beschrieben vor in umgekehrter Reihenfolge. Unilux-7 65...
- Seite 37 Technische Daten Technische Daten Technische Daten Name Barbas Modell Unilux-7 65 Geprüft nach EN 13229:2001-A2:2004 EN16510-1 Anhang D, E, F Energieeffizienzindex Energieeffizienzklasse Brennmaterial Holzscheite, Holzbriketts Nennbrennlast 1,9 kg Nennwärmeleistung (Netto) 8,7 kW Mindestwärmeleistung (Netto) 7 kW Nutzeffizienz bei Nennwärmeleistung 75 % Nutzeffizienz bei minimaler Wärmeabgabe (indi-...
- Seite 38 Technische Daten • Frontscheibe • Hitzebeständiges Keramikglas Die speziellen Vorsichtsmaßnahmen, die bei • Installations- und Wartungshandbuch Montage, Installation oder Wartung der örtlichen • Benutzerhandbuch Raumheizung zu ergreifen sind, finden Sie in den beiliegenden Dokumenten: Unilux-7 65...
- Seite 39 Abmessungen Abmessungen 10.1 Rahmenlose Vorrichtung Abbildung 14. Abmessungen der rahmenlosen Vorrichtung mit abgeschirmter Glastür Unilux-7 65...
- Seite 40 Abmessungen Abbildung 15. Abmessungen der rahmenlosen Vorrichtung mit Tür mit Stahlrahmen Unilux-7 65...
- Seite 41 Abmessungen 10.2 Gerät mit Einbaurahmen Abbildung 16. Abmessungen des Geräts mit Einbaurahmen und abgeschirmter Glastür Unilux-7 65...
- Seite 42 Abmessungen Abbildung 17. Abmessungen des Geräts mit Einbaurahmen und Tür mit Stahlrahmen Unilux-7 65...
- Seite 43 Abmessungen 10.3 Gerät mit klassischem Rahmen Abbildung 18. Abmessungen des Geräts mit klassischem Rahmen und abgeschirmter Glastür Unilux-7 65...
- Seite 44 Abmessungen Abbildung 19. Abmessungen des Geräts mit klassischem Rahmen und Tür mit Stahlrahmen Unilux-7 65...
- Seite 45 Abmessungen 10.4 Gerät mit klassischem Rahmen und 45º-Abzugsanschluss Abbildung 20. Abmessungen des Geräts mit klassischem Rahmen, 45º-Abzugsanschluss und abgeschirmter Glastür Unilux-7 65...
- Seite 46 Abmessungen Abbildung 21. Abmessungen des Geräts mit klassischem Rahmen, 45º-Abzugsanschluss und Tür mit Stahlrahmen Unilux-7 65...
- Seite 47 Herstellergarantie an. Artikel 1: Garantie Kommt Barbas Bellfires B.V. zu dem Schluss, dass das von Ihnen gekaufte Barbas- Gerät aufgrund eines Bau- oder Materialmangels fehlerhaft ist, garantiert Barbas Bellfires B.V. die Reparatur oder den Austausch des Geräts kostenfrei und ohne Berechnung der Kosten für Arbeitszeit oder Ersatzteile.
- Seite 48 Garantiebedingungen Artikel 4: Garantiegebiet Die Garantie gilt nur in Ländern, in denen Geräte von Barbas durch ein offizielles Händlernetzwerk verkauft werden. Artikel 5: Garantiezeitraum Diese Garantie wird nur während des Garantiezeitraums gewährt. Das Gehäuse des Barbas-Geräts unterliegt einer Garantie für einen Zeitraum von 10 Jahren für Konstruktions- und/oder Materialmängel ab dem Kaufzeitpunkt.
- Seite 49 Garantiebedingungen Unilux-7 65...
- Seite 50 Garantiebedingungen Unilux-7 65...
- Seite 51 Garantiebedingungen Unilux-7 65...
- Seite 52 Ihr Barbas-Händler 001 - 25.03.2021 -351178...
