GEBRAUCHSANLEITUNG
&
WARTUNGSANLEITUNG

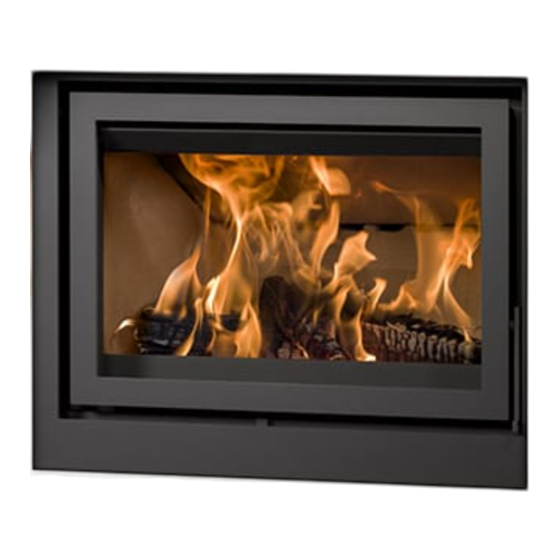

UNIVERSAL-6 80
Geschlossenem Holz Kamin
Barbas
wünscht Ihnen viel Stimmung und Spaß mit Ihrem neuen
Kamin
Dieses Dokument ist Teil der Lieferung Ihres Kamins. Lesen Sie es
vor der Nutzung aufmerksam durch und bewahren Sie es sorgfältig auf!
Seriennummer:
Produktionsdatum:
Dieses Produkt eignet sich nicht als Hauptheizgerät

Werbung

loading

Verwandte Anleitungen für barbas UNIVERSAL-6 80

Inhaltszusammenfassung für barbas UNIVERSAL-6 80

  • Seite 1 GEBRAUCHSANLEITUNG & WARTUNGSANLEITUNG UNIVERSAL-6 80 Geschlossenem Holz Kamin Barbas wünscht Ihnen viel Stimmung und Spaß mit Ihrem neuen Kamin Dieses Dokument ist Teil der Lieferung Ihres Kamins. Lesen Sie es vor der Nutzung aufmerksam durch und bewahren Sie es sorgfältig auf!
  • Seite 3 Verwendungszwecke des Bauprodukts gemäß der anwendbaren harmonisierten technischen Spezifikation Name, eingetragener Handelsname oder eingetragene Barbas Bellfires BV; Hallenstraat 17; 5531 AB Bladel; Niederlande Marke und Kontaktanschrift des Herstellers gemäß Artikel 11 Absatz 5 Gegebenenfalls Name und Kontaktanschrift des Nicht zutreffend Bevollmächtigten, der mit den Aufgaben gemäß...
  • Seite 4 UNIVERSAL-6 80 Gebrauchsanleitung...
  • Seite 5 UNIVERSAL-6 80 INHALT Seite 1. EINLEITUNG ....................2. SICHERHEIT ....................3. BEDIENUNG ....................4. DAS ERSTE MAL FEUERN ................INBETRIEBNAHME ..................BRENNSTOFF ....................7. WARTUNG ....................8. HÄUFIG GESTELLTE FRAGEN ..............9. TECHNISCHE DATEN ................. 10. GARANTIEBESTIMMUNG ................11. INFORMATION ZUR ENTSORGUNG DES GERÄTS .........
  • Seite 6 UNIVERSAL-6 80 Gebrauchsanleitung...
  • Seite 7 UNIVERSAL-6 80 EINLEITUNG Wir möchten Ihnen zum Kauf dieses modernen Barbas Kamin gratulieren. Mit diesem Qualitätsprodukt werden Sie jahrelang Heizvergnügen haben und das Spiel der Flammen und die gemütliche Wärme genießen. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie dieses Gerät in Betrieb- nehmen.
  • Seite 8 Stellen Sie sicher, dass der Aufstellungsraum des Kamins ausreichend belüftet ist. Es ist wichtig, dass das Gerät, der Rauchkanal und Verbrennungsluft Versorgung jährlich von einem Barbas Vertragshändler/Fachmann gereinigt und kontrolliert wird. So bleibt der sichere Betrieb des Geräts gewährleistet. Dieses Gerät darf nicht ohne Glas in der Türe oder bei geöffneter Türe betrieben werden.
  • Seite 9 UNIVERSAL-6 80 BEDIENUNG Handgriff Hitzefeste Keramikscheibe Ausströmöffnung Konvektionsluft (Gerät) Ausströmöffnung (2x Rost) (Kaminmantel) Belüftung Kaminmantel Ausströmöffnung (2x Rost Konvektionsset) (Kaminmantel) Konvektionsluft Rost Aschenbecher Einströmöffnung (2x Rost) (Kaminmantel) Belüftung Kaminmantel Schieber für Verbrennungsluftzufuhr (Kombinierte Bedienung für die Zufuhr von Primär-, Sekundär- und Tertiärluft) 10 Einströmöffnung Verbrennungsluft (wenn keine direkte Außenluftzufuhr)
  • Seite 10 UNIVERSAL-6 80 DAS ERSTE MAL FEUERN ALLGEMEIN Lassen Sie die Räume gründlich trocknen nach einem Umbau oder Neubau. An feuchten Wänden können leicht Staubpartikel aller Art anhaften, wie z. B. Rauchpartikel, die beim Anzünden des Kamins oder dem plötzlichen Öffnen der Tür in den Raum gelangen können.
  • Seite 11 UNIVERSAL-6 80 4.3 ÜBERPRÜFUNG DES KAMINS VOR DER INBETRIEBNAHME Alle Funktionen des Kamins überprüfen, bevor er in Betrieb genommen wird. • Überprüfen Sie den Öffnungs- bzw. Schließvorgang der Tür. Handgriff ganz nach unten: Die Tür ist verriegelt. Handgriff nach vorne: Die Tür wird entriegelt und kann nach vorne hin geöffnet werden.
  • Seite 12 UNIVERSAL-6 80 • Prüfen, ob die 2 Umlenkplatten ordnungsgemäß in den Stützen liegen. • Den Schieber zur Regelung der Verbrennungsluftzufuhr (mitte unten der Scheibe) auf ordnungsgemäße Funktion überprüfen. • Stellen Sie sicher, dass sich keine Gegenstände im Aschenbecher befi nden.
  • Seite 13 UNIVERSAL-6 80 INBETRIEBNAHME 5.1 BE- UND ENTLÜFTUNG Für die Verbrennung von Holz wird Luft benötigt. Berücksichtigen Sie, dass pro kg Holz, das Sie (bei geschlossener Kamintür) verheizen, zusätzlich 10 m - 15 m Luft benötigt werden. Pro Stunde also ca. 50 m zusätzlich!
  • Seite 14 UNIVERSAL-6 80 5.3 INSTRUKTIONEN WÄHREND DES HEIZENS Mit dem Luftzufuhrschieber kann die weitere Verbrennungsluftzufuhr eingestellt werden. Achten Sie bitte darauf, dass das Feuer ruhig brennt. NB: Schieben Sie den Luftzufuhrschieber nach dem Anfachen in die mittlere Position, um eine optimale Verbrennung sicherzustellen.
  • Seite 15 UNIVERSAL-6 80 Regelbereich Primärluftzufuhr (über Rost) Regelbereich Sekundär- und Tertiärluftzufuhr Verbrennungsluftzufuhr-schieber Mittlere Position Es wird empfohlen, eine angemessene Aschenschicht (2 bis 3 cm) im Kamin zu belassen. Diese dient nicht nur zum Schutz des Bodens, sondern führt auch zu einer erheblichen...
  • Seite 16 UNIVERSAL-6 80 Änderungen Es dürfen keinerlei Änderungen am Kamin vorgenommen werden. Auch beim Anbringen von Änderungen jeglicher Art verfällt die Garantie. Die Tür nur zum Befüllen und Anzünden sowie zum Entfernen der Asche öffnen. Tür ansonsten stets geschlossen halten. Bei kontinuierlichem Heizen mit geöffneter Primärluftzufuhr (Schieber für Verbrennungsluftzufuhr komplett in Position: “...
  • Seite 17 UNIVERSAL-6 80 5.6 ALLGEMEINE HEIZUNG HINWEISE • Ausschließlich mit trockenem Holz heizen. Feuchtes oder gar nasses Holz brennt nicht nur schlecht, sondern bewirkt auch eine größere Verschmutzung des Kamins (Scheiben), des Rauchkanals, des Raumes (z. B. beim Öffnen der Kamintür) und der Umwelt.
  • Seite 18 UNIVERSAL-6 80 5.7 RENDEMENT In der Praxis können bei jeder Verbrennung Verluste folgender Art auftreten: • Es entschwindet zu viel Wärme aus dem Schornstein, anstatt in den Wohnraum abgegeben zu werden. • Unvollständige Verbrennung, z. B. CO (Kohlenmonoxid) und Rußpartikel.
  • Seite 19 Sie, dass Ihr Kamin bei einer höheren Brennstoffzufuhr mehr Wärme erzeugt und die Gefahr von Überhitzung besteht (Feuergefahr!). Außerdem können Schäden an Ihrem Kamin und am Schornstein entstehen. BARBAS übernimmt keinerlei Haftung für Schä- den, die aufgrund von Überhitzung entstehen.
  • Seite 20 UNIVERSAL-6 80 Beladung: pro 45 Minuten) Scheite á ca. 0,9 kg Holz: Briketts: Briketts á ca. 0,7 kg Maße Holzscheit: ± 25 cm lang und 30 cm Umfang ê Die maximale Heizbelastung ist basiert auf einer nominal Leistung von 12 kW und einem Wirkungsgrad von 75%.
  • Seite 21 UNIVERSAL-6 80 REGELMÄSSIGE WARTUNG • Aschenbecher • Den Inhalt des Aschenbechers regelmäßig entleeren überprüfen. • Der Aschenbecher sollte nie mehr als drei viertel gefüllt sein, da ansonsten die Belüftung des Feuers beeinträchtigt werden kann. • Den Aschenbecher frühestens 24 Stunden nach der letzten Heizperiode leeren.
  • Seite 22 • Lack Jährlich überprüfen, erforderlichenfalls mit hitzefestem BARBAS-Lack ausbessern (verwende Sie keine Lack wenn das Feuer brennt!) • Ersatzteile Ersatzteile oder Zubehör sind bei Ihrem BARBAS- Händler erhältlich (benutzen Sie nür ursprüngliche Ersatzteile) • Änderungen Eingeführte Änderungen am Gerät werden nicht erlaubt •...
  • Seite 23 UNIVERSAL-6 80 HÄUFIG GESTELLTE FRAGEN Wie oft muss der Schornstein gekehrt werden? Mindestens einmal jährlich. Falls Sie mehr als 3 Mal pro Woche heizen, muss Ihr Schornstein auch öfter gekehrt werden. Den Schornstein von einem anerkannten Schornsteinfeger (-betrieb) reinigen lassen.
  • Seite 24 UNIVERSAL-6 80 Kann ein Holz-Kamin an eine Zentralheizung angeschlossen werden? Barbas führt keine Kamine im Programm, die an eine Zentralheizung angeschlossen werden können. Unser Rat: Finger davon lassen !! Bei welcher Temperatur schalt der Konvektionsventilator ein? Falls das Gerät mit einem Konvektionsventilator versehen ist, wird dieser über einen Einbaudimmer geregelt.
  • Seite 25 UNIVERSAL-6 80 Möglicherweise zieht Ihr Rauchkanal zu stark z. B. bei hohen Schornsteinen mit einer Höhe (über 8 m). Wenden Sie sich an Ihren Lieferanten, um eventuell eine Regelklappe oder einen Dämpfer einbauen zu lassen. Diese ist stets von Fall zu Fall zu untersuchen.
  • Seite 26 UNIVERSAL-6 80 Entgasen: Bei höheren Temperaturen (150 - 350°C) tritt eine Entgasungsphase ein. Hierbei löst sich die chemische Struktur des Brennstoffs auf, wobei fl üchtige Verbindungen wie Kohlenmonoxid (CO), Wasserdampf (H O) und Methan ) entstehen. Darüber hinaus können Stoffe freigesetzt werden (teerartige Bestandteile), die zwar bei Zerfalltemperatur fl...
  • Seite 27 UNIVERSAL-6 80 TECHNISCHE DATEN Verbrennung: Gemessen gemäß EN 13229 : 2001 und EN 13229 - A2 : 2004 Brennstoff Holz Nennleistung 12 kW Wirkungsgrad Emissionen (trocken, bei 13% O , 273 K, 1013 hPa): Kohlenmonoxid (CO) 0,12%; 1500 mg/m (STP, bei 13% O...
  • Seite 28 UNIVERSAL-6 80 Verbrennungsluftzufuhr: Mindestens 150 cm Öffnung in Raum, wo der Kamin steht, oder Ø125 mm Außenluftzufuhröffnung in Wand/Boden. • Konvektionsventilator 230 VAC / 39 W Optionen: Drehzahlregelung mittels Einbau- dimmerschalter. • Konvektionsset Gebrauchsanleitung...
  • Seite 29 UNIVERSAL-6 80 Technische Dokumentation für Festbrennstoff-Einzelraumheizgeräten Modellkennung(en Universal-6 80 Gleichwertiger Modelle N.A. Indirekte Heizfunktion Nein Direkte Wärmeleistung 12 kW Indirekte Wärmeleistung - kW Raumheizungs-Emissionen Raumheizungs-Emissionen bei bei Nennwärmeleistung (*) Mindestwärmeleistung (*) (**) Bevorzugter Sonstige(r) Brennstoff Brennstoff geeignete(r) [mg/Nm (13 % O...
  • Seite 30 Grund zu Beanstandungen geben, leistet Barbas Bellfi res B.V. folgende Fabrikgarantie. Artikel 1: Garantie 1.1. Wenn Barbas Bellfi res B.V. festgestellt hat, dass der von Ihnen angeschaffte Barbas Kamin einen Defekt infolge von Konstruktions- oder Materialfehlern aufweist, garantiert Barbas Bellfi res B.V. nach eigener Wahl entweder die kostenlose Instandsetzung oder den Austausch, ohne die Kosten für Arbeitslohn oder...
  • Seite 31 3.2. Der Garantieanspruch verfällt ferner, wenn der Originalkaufbeleg ganz oder in Teilen verändert, durchgestrichen, gelöscht oder unleserlich gemacht wurde. Artikel 4: Geltungsbereich 4.1. Die Garantie ist nur in den Ländern gültig, wo Barbas Kamine über das offi zielle Händlernetz verkauft werden. Artikel 5: Garantiefrist 5.1.
  • Seite 32 UNIVERSAL-6 80 Informationen zur Entsorgung des Geräts  Das Gerät darf nicht über den Hausmüll entsorgt werden.  Entsorgen Sie ein ausrangiertes oder veraltetes Gerät gemäß den Anweisungen der Behörden oder des Installateurs. Die Informationen in diesem Abschnitt sind informativ. Beachten Sie stets die ...
  • Seite 33 UNIVERSAL-6 80 Entfernen Sie die Dichtungen aus dem Gerät. Die Dichtungen dürfen nicht über den Restmüll entsorgt werden. Geben Sie die Dichtungen gemäß den Richtlinien und Verfahren der Abfallsammelstelle ab. Dichtungen (andere, rote Dichtung) Entfernen Sie die Dichtungen aus dem Gerät. Verpacken Sie die Matten sicher, z. B. in einem Plastikbeutel.
  • Seite 34 Ihr Bellfi res Vertragshändler 04 - 030719 - 338394...
