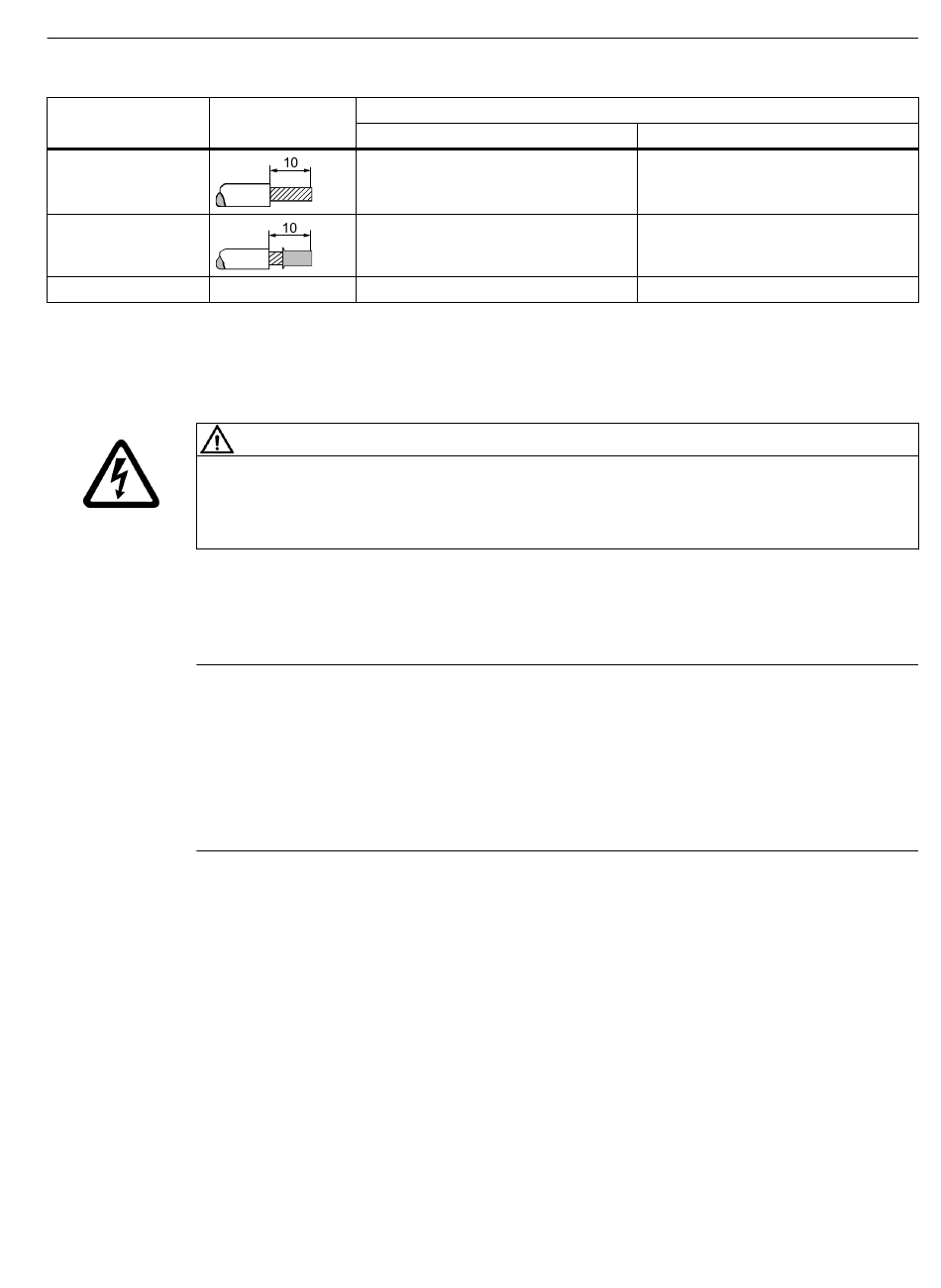

feindrähtig ohne
Aderendhülse
feindrähtig mit Ader‐
endhülse
AWG
3.4.4
Gerätetausch durch abnehmbare Klemmen
Gefährliche Spannung!
Lebensgefahr oder schwere Verletzungsgefahr.
Schalten Sie vor Beginn der Arbeit die Geräte spannungsfrei!
Die abnehmbaren Klemmen der Überwachungsrelais 3UG4 erleichtern im Bedarfsfall den
Gerätetausch. Die Klemmen können aufgrund ihrer mechanischen Kodierung nicht vertauscht
werden.
Hinweis
Die Klemmen können aufgrund ihrer Anordnung am Überwachungsrelais nur in folgender
Reihenfolge demontiert werden:
1. untere, vordere Klemme (A)
2. untere, hintere Klemme (B)
3. obere, vordere Klemme (C)
4. obere, hintere Klemme (D)
Überwachungsrelais SIRIUS 3UG48 / 3RR24 für IO-Link
Gerätehandbuch, 07/2022, A5E03394170010A/RS-AD/005
Unlösbare Klemme
Baugröße S00
1 x (0,5 ... 2,5) mm²
1 x (0,5 ... 2,5) mm²
1 x (20 bis 12)
GEFAHR
Systemübersicht
3.4 Anschlusstechniken
Baugröße S0
1 x (1 ... 6) mm²
1 x (1 ... 6) mm²
1 x (18 bis 8)
27
