11.1
Checkliste vor Inbetriebnahme
1 Überprüfen Sie die unten aufgeführten Punkte, nachdem die
Einheit installiert worden ist.
2 Die Einheit schließen.
3 Die Einheit einschalten.
Das Innengerät ist ordnungsgemäß montiert.
Das Außengerät ist ordnungsgemäß montiert.
Vergewissern Sie sich, dass das System ordnungsgemäß
geerdet ist und die Erdungsanschlüsse festgezogen sind.
Die Spannung der Stromversorgung muss mit der auf
dem Typenschild der Einheit angegebenen Spannung
übereinstimmen.
Es gibt KEINE losen Anschlüsse oder beschädigte
elektrische Komponenten im Schaltkasten.
Es gibt KEINE beschädigten Komponenten oder
zusammengedrückte Rohrleitungen in den Innen- und
Außengeräten.
Es gibt KEINE Kältemittel-Leckagen.
Die
Kältemittelrohre
thermisch isoliert.
Es ist die richtige Rohrgröße installiert und die Rohre sind
ordnungsgemäß isoliert.
Die Sperrventile (Gas und Flüssigkeit) am Außengerät
sind vollständig geöffnet.
Abfluss
Darauf achten, dass Kondenswasser reibungslos abläuft.
Mögliche Folge: Es könnte kondensierendes Wasser
abtropfen.
Die
Inneneinheit
Benutzerschnittstelle.
Die angegebenen Kabel werden als Verbindungskabel
verwendet.
Größe
und
Ausführung
Hauptschaltern
oder
Schutzvorrichtungen entsprechen den Angaben in diesem
Dokument und sind NICHT übergangen worden.
Überprüfen Sie, dass die Kennzeichnungen (Raum A~C
und TO TANK) bei den Kabeln und den Rohren bei jeder
angeschlossenen Einheit passend sind.
Überprüfen Sie, dass die Einstellung Raum-Priorität
NICHT für 2 oder mehr Räume festgelegt ist. Denken Sie
daran, dass der Brauchwarmwassertank für mehrere
NICHT als Raum-Priorität ausgewählt werden kann.
11.2
Checkliste während der
Inbetriebnahme
Überprüfen der Verdrahtung.
So führen Sie eine Entlüftung durch
So führen Sie einen Testlauf durch
11.3
Probebetrieb und Testen
Bevor Sie den Probelauf starten, messen Sie die
Spannung
an
Sicherheitstrennschalters.
4MWXM-A9
R32 Split-Baureihen
3P600450-7T – 2022.09
(Gas
und
Flüssigkeit)
sind
empfängt
die
Signale
der
der
Sicherungen,
der
vor
Ort
installierten
der
Primärseite
des
Prüfen Sie, ob Rohrleitungen und Verkabelungen
passen.
Die Sperrventile (Gas und Flüssigkeit) am Außengerät
sind vollständig geöffnet.
Je nach Anzahl der Inneneinheiten und verwendeten Optionen kann
die Initialisierung des Multisystems mehrere Minuten in Anspruch
nehmen.
11.3.1
Prüfung auf Verkabelungsfehler
INFORMATION
Diese Funktion steht nur bei den unten aufgelisteten
Klimatisierungs-Inneinheiten
Verkabelung des Brauchwarmwassertanks MUSS manuell
geprüft werden, automatische Korrektur ist NICHT möglich.
Die Funktion zur Prüfung auf Verkabelungsfehler prüft auf
Verkabelungsfehler und führt automatisch Korrekturen durch. Das ist
nützlich bei Verkabelungen, die NICHT direkt überprüft werden
KÖNNEN, weil die Kabel zum Beispiel unterirdisch verlegt sind.
Dies Funktion KANN NICHT benutzt werden innerhalb von
3 Minuten nach Aktivierung des Sicherheitstrennschalters oder wenn
die Außenlufttemperatur ≤5°C ist oder wenn die Temperatur im
Brauchwarmwassertank ≥20°C ist.
Überprüfen der Verdrahtung
INFORMATION
Sie müssen nur dann eine Prüfung auf Verkabelungsfehler
durchführen, wenn Sie nicht sicher sind, dass die
elektrische Verkabelung und die Verrohrung korrekt
durchgeführt worden sind.

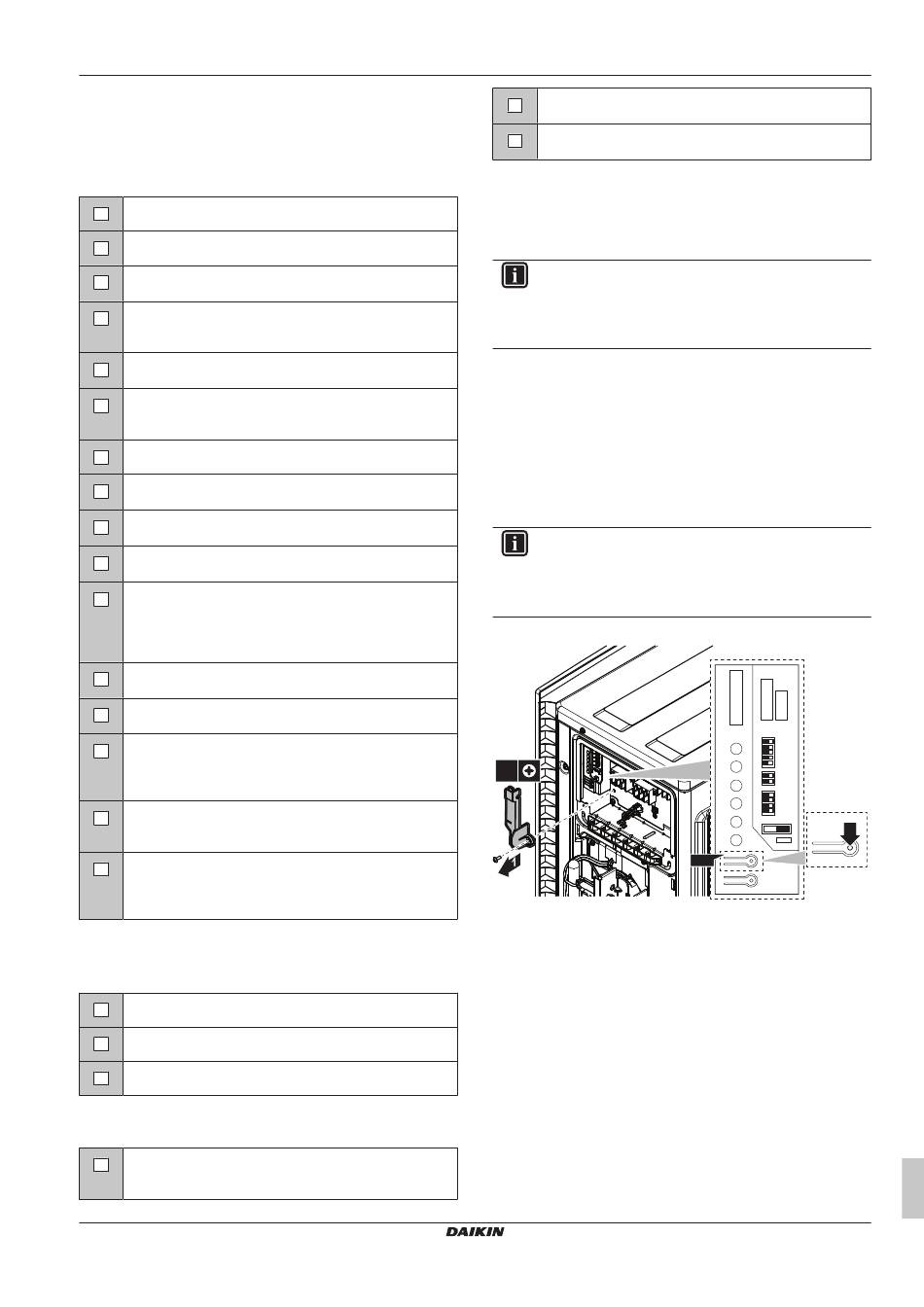

1 Die Schalterabdeckung der Service-Platine entfernen.
1×
2 Drücken Sie auf der Service-Platine der Außeneinheit auf den
Schalter für die Verkabelungsfehler-Prüfung (SW3).
Ergebnis: Die LEDs des Wartungsmonitors zeigen an, ob eine
Korrektur möglich ist oder nicht. Einzelheiten über das Ablesen
der LED Anzeige, entnehmen Sie dem Wartungshandbuch.
Ergebnis: Verkabelungsfehler werden nach 15 bis 20 Minuten
korrigiert sein. Falls eine automatische Korrektur nicht möglich ist,
prüfen Sie die Verkabelung und Rohrleitungen der Inneneinheit in
der gewohnten Weise.
11 Inbetriebnahme
zur
Verfügung.
Die
A
1
2
3
4
2
5
SW3
Installationsanleitung
17
