15 Inbetriebnahme

6 Dichtmaterial (bauseitig zu lioefern) um die Kabel wickeln, um
zu verhindern, dass von außen Wasser in die Einheit
eindringen kann. Alle Zwischenräume dicht machen, damit
keine Kleintiere ins System gelangen können.
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern,
dass das Gerät von Kleinlebewesen als Unterschlupf
verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen,
Rauchbildung oder Feuer verursachen.
7 Die Wartungsblende wieder anbringen.

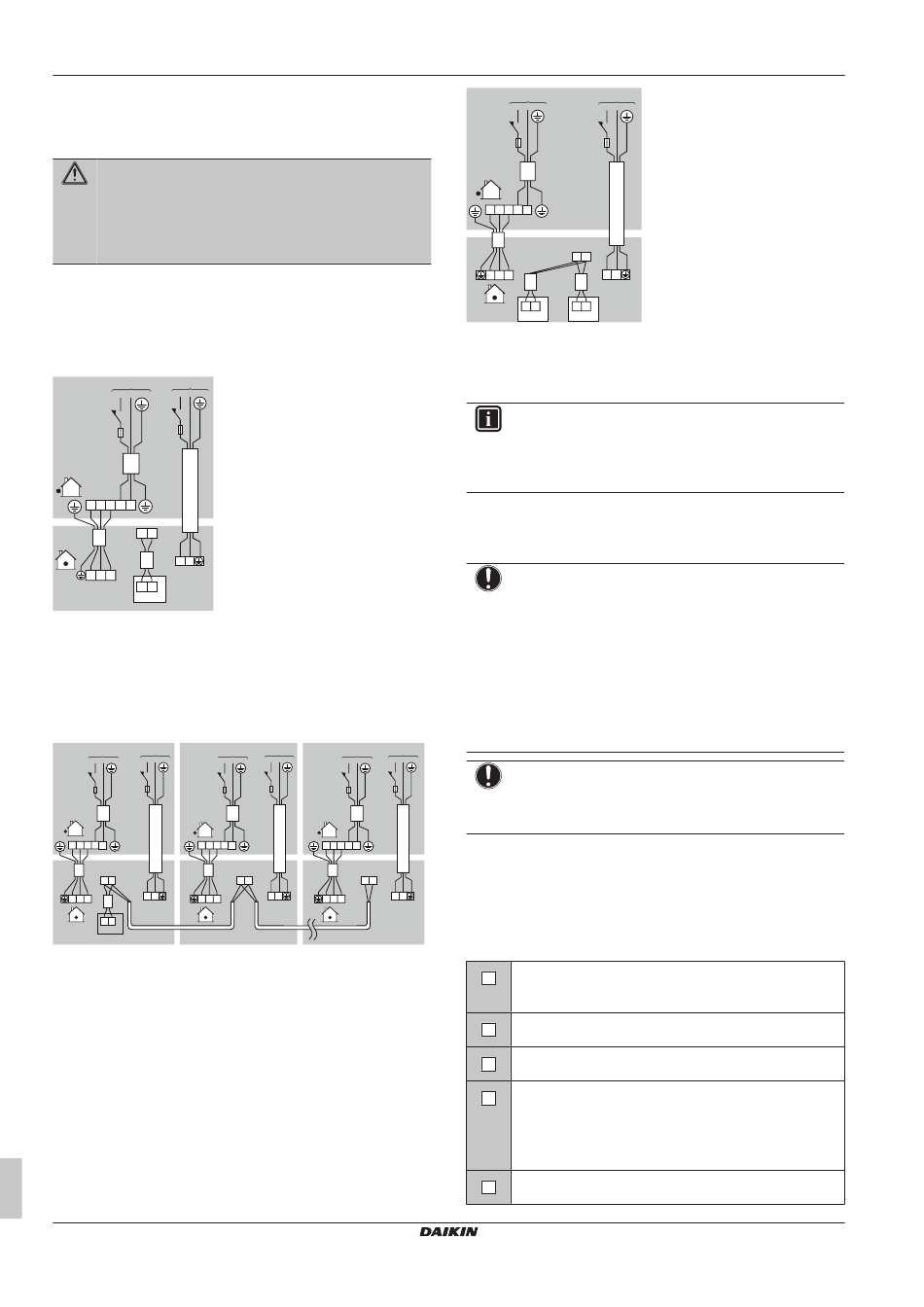

Beispiel für Verkabelung eines kompletten Systems
Instruktionen zur Verkabelung von Außeneinheiten finden Sie im
Installationshandbuch zu Außeneinheiten.
Paar-Typ: 1 Fernregler regelt 1 Inneneinheit (Standard)
a e
b
b
c
c
1 2 3 L N
P P
1 2
L N
1 2 3
P P
1 2
d
a Stromversorgung
b Hauptschalter
c Fehlerstrom-Schutzschalter
d Benutzerschnittstelle
e Separate Stromversorgung
Gruppenregelung: 1 Benutzerschnittstelle regelt bis zu 4
Paarsysteme (alle Inneneinheiten
Benutzerschnittstelle geregelt)
a e
b b
b
b
c c
c
1 2 3 L N 1 2 3 L N
P P
2
1
L N
1 2 3 1 2 3
P P
d 2
1
a Stromversorgung
b Hauptschalter
c Fehlerstrom-Schutzschalter
d Benutzerschnittstelle
e Separate Stromversorgung
▪ Alle Inneneinheiten arbeiten gemäß der Benutzerschnittstelle.
▪ Der Thermistor-Messwert der Raumtemperatur hat Auswirkungen
nur auf die Inneneinheit, die mit der Benutzerschnittstelle
verbunden ist.
Regelung mit 2 Benutzerschnittstellen: 2 Benutzerschnittstellen
regeln 1 Inneneinheit
Installations- und Betriebsanleitung
20
werden durch
a e a e
b b b
c c
c
1 2 3 L N
P P P P
1 2 2
1
L N L N
1 2 3
a
b
c
1 2 3 L N
P P
1 2
1 2 3
d
P P P P
1 2 1 2
a Stromversorgung
b Hauptschalter
c Fehlerstrom-Schutzschalter
d Benutzerschnittstelle
e Separate Stromversorgung
INFORMATION
Im Falle einer Gruppenregelung ist es nicht notwendig, der
Inneneinheit
Gruppenadresse wird bei Einschalten der Stromzufuhr
automatisch zugeordnet.
15 Inbetriebnahme
HINWEIS
Allgemeine Checkliste für die Inbetriebnahme. Neben
den Anweisungen zur Inbetriebnahme in diesem Kapitel ist
auch eine allgemeine Checkliste für die Inbetriebnahme im
Daikin Business
erforderlich).
Die allgemeine Checkliste für die Inbetriebnahme soll die
Anweisungen in diesem Kapitel ergänzen und kann als
Richtlinie und Vorlage für die Berichterstellung während
die
der Inbetriebnahme und Übergabe an den Benutzer
verwendet werden.
HINWEIS
Betreiben Sie das Gerät IMMER mit Thermistoren und/
oder Drucksensoren/-schaltern. Die Missachtung dieses
Hinweises kann zu einem Brand des Verdichters führen.
15.1

Checkliste vor Inbetriebnahme

1 Überprüfen Sie die unten aufgeführten Punkte, nachdem die
Einheit installiert worden ist.
2 Die Einheit schließen.
3 Die Einheit einschalten.
Sie haben
vollständig durchgelesen wie es in der Referenz für
Installateure und Benutzer beschrieben ist.
Das Innengerät ist ordnungsgemäß montiert.
Das Außengerät ist ordnungsgemäß montiert.
Die Abflussrohre müssen ordnungsgemäß installiert und
abgedichtet sein, damit Wasser gut ablaufen kann. Das
System auf Wasserleckagen überprüfen.
Mögliche Folge: Es könnte kondensierendes Wasser
abtropfen.
Kanäle sind ordnungsgemäß installiert und isoliert.
e
b
c
L N
d
eine Gruppenadresse zuzuweisen.
Portal verfügbar (Authentifizierung
die Installations- und Betriebsanleitung
FDA200+250AXVEB
Split-System-Klimageräte
3P580564-1E – 2022.11
