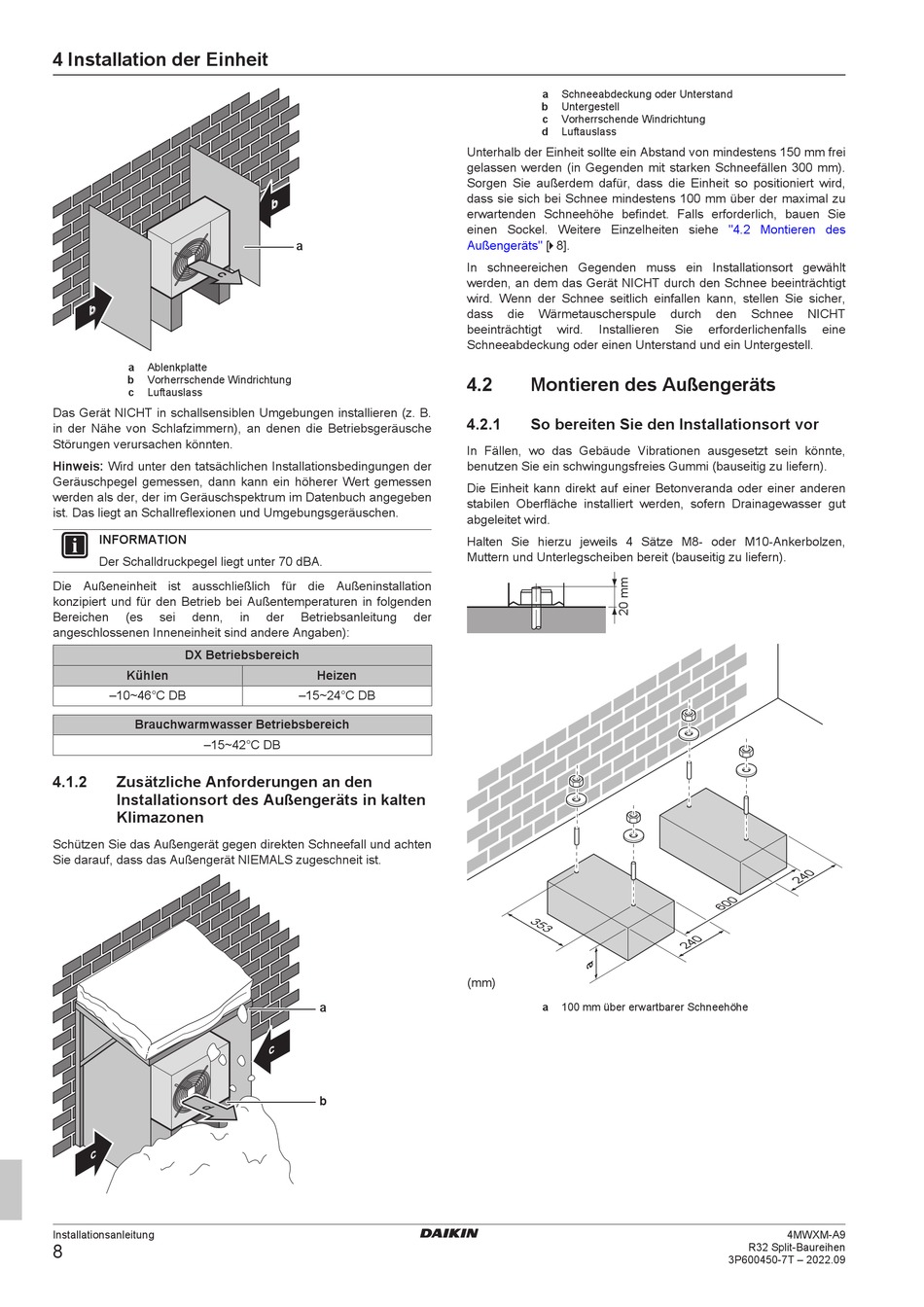

4 Installation der Einheit
b
a
Ablenkplatte
b
Vorherrschende Windrichtung
c
Luftauslass
Das Gerät NICHT in schallsensiblen Umgebungen installieren (z. B.
in der Nähe von Schlafzimmern), an denen die Betriebsgeräusche
Störungen verursachen könnten.
Hinweis: Wird unter den tatsächlichen Installationsbedingungen der
Geräuschpegel gemessen, dann kann ein höherer Wert gemessen
werden als der, der im Geräuschspektrum im Datenbuch angegeben
ist. Das liegt an Schallreflexionen und Umgebungsgeräuschen.
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
Die Außeneinheit ist ausschließlich für die Außeninstallation
konzipiert und für den Betrieb bei Außentemperaturen in folgenden
Bereichen
(es
sei
denn,
angeschlossenen Inneneinheit sind andere Angaben):
DX Betriebsbereich
Kühlen
–10~46°C DB
Brauchwarmwasser Betriebsbereich
–15~42°C DB
4.1.2
Zusätzliche Anforderungen an den
Installationsort des Außengeräts in kalten
Klimazonen
Schützen Sie das Außengerät gegen direkten Schneefall und achten
Sie darauf, dass das Außengerät NIEMALS zugeschneit ist.
c
Installationsanleitung
8
b
a
in
der
Betriebsanleitung
der
Heizen
–15~24°C DB
a
c
b
a
Schneeabdeckung oder Unterstand
b
Untergestell
c
Vorherrschende Windrichtung
d
Luftauslass
Unterhalb der Einheit sollte ein Abstand von mindestens 150 mm frei
gelassen werden (in Gegenden mit starken Schneefällen 300 mm).
Sorgen Sie außerdem dafür, dass die Einheit so positioniert wird,
dass sie sich bei Schnee mindestens 100 mm über der maximal zu
erwartenden Schneehöhe befindet. Falls erforderlich, bauen Sie
einen Sockel. Weitere Einzelheiten siehe
Außengeräts" [ 4 8].
In schneereichen Gegenden muss ein Installationsort gewählt
werden, an dem das Gerät NICHT durch den Schnee beeinträchtigt
wird. Wenn der Schnee seitlich einfallen kann, stellen Sie sicher,
dass
die
Wärmetauscherspule
beeinträchtigt
wird.
Installieren
Schneeabdeckung oder einen Unterstand und ein Untergestell.
4.2
Montieren des Außengeräts
4.2.1
So bereiten Sie den Installationsort vor
In Fällen, wo das Gebäude Vibrationen ausgesetzt sein könnte,
benutzen Sie ein schwingungsfreies Gummi (bauseitig zu liefern).
Die Einheit kann direkt auf einer Betonveranda oder einer anderen
stabilen Oberfläche installiert werden, sofern Drainagewasser gut
abgeleitet wird.
Halten Sie hierzu jeweils 4 Sätze M8- oder M10-Ankerbolzen,
Muttern und Unterlegscheiben bereit (bauseitig zu liefern).
(mm)
a
100 mm über erwartbarer Schneehöhe
"4.2 Montieren des
durch
den
Schnee
NICHT
Sie
erforderlichenfalls
eine
4MWXM-A9
R32 Split-Baureihen
3P600450-7T – 2022.09
