Messprinzip
Messeinrichtung
2

Arbeitsweise und Systemaufbau

Eine Lichtquelle im Sensor sendet Licht im UV-Bereich durch das Medium. Das durchgehende
Licht wird mittels eines optischen Systems aus Spiegeln und Linsen geteilt und von einer Emp-
fängerdiode gemessen. Das absorbierte Licht ist proportional zur Konzentration der Messgröße
(siehe Eingangskenngrößen).
Zur Kompensation der durch Feststoffe und organische Substanzen bedingten Absorption wird
zusätzlich ein Referenzstrahl gemessen.
Eine vollständige Messeinrichtung besteht aus:
•
Messumformer CSM 750
•
Sensor CSS 70
•
Tauchrohr und Pendelhalterung
Optional:
•
Reinigungseinheit mit Kompressor
•
Standsäule und Wetterschutzdach
➀
ENDRESS+HAUSER
STAMOSENS
ON
OFF
POWER
M CE E K
➁
➂
➃
➄
➅
➉

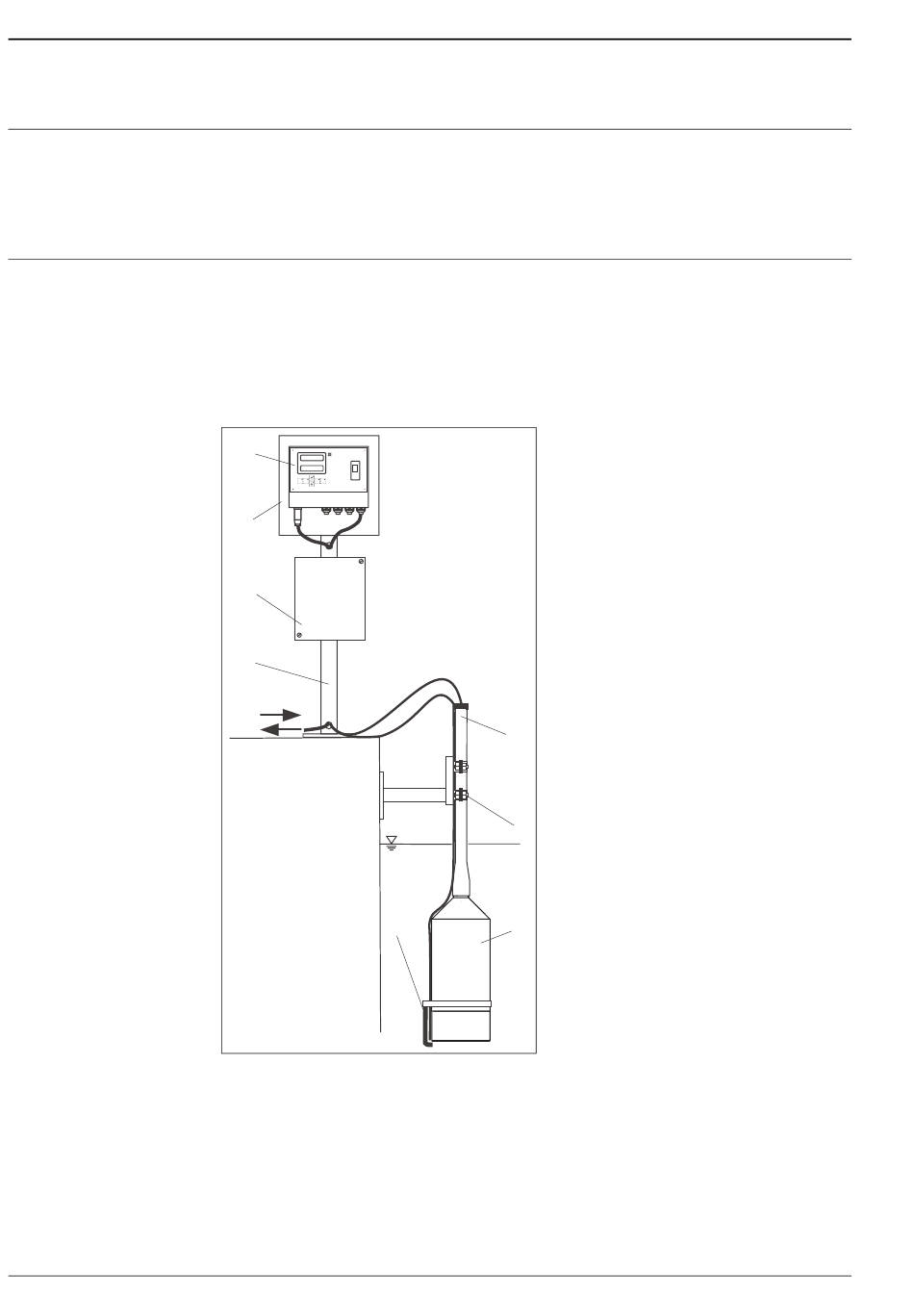

Vollständige Messeinrichtung
➆
➇
1 Messumformer CSM 750
➈
2 Wetterschutzdach
3 Kompressorgehäuse
(optional, nur mit Reinigungseinheit)
4 Standsäule
5 Stromversorgung
6 Signalausgänge
7 Tauchrohr
8 Pendelhalterung
9 Sensor CSS 70
Co7-CXM750xx-14-08-00-xx-001.eps
10 Reinigungseinheit (optional)
StamoSens CSM 750 / CSS 70
