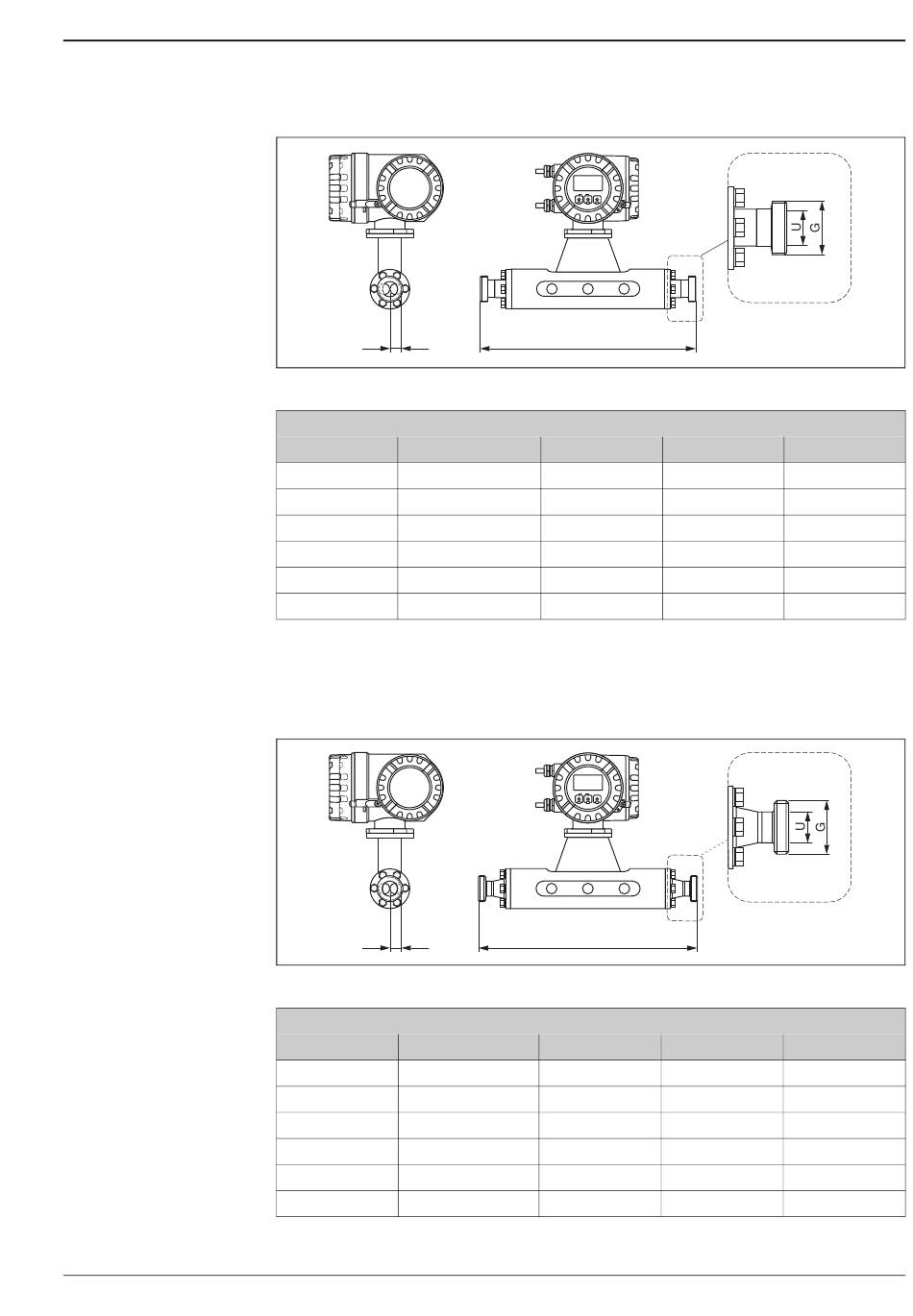

DIN 11851 (Gewindestutzen)
di
Gewindestutzen DIN 11851: 1.4404/316L
DN
8 Rd 34 × 1/8"
15 Rd 34 × 1/8"
25 Rd 52 × 1/6"
40 Rd 65 × 1/6"
50 Rd 78 × 1/6"
80 Rd 110 × 1/4"
3A-Ausführung lieferbar (Ra ≤ 0,8 μm/150 grit.)
Alle Abmessungen in [mm]
DIN 11864-1 Form A (Gewindestutzen)
di
Gewindestutzen DIN 11864-1 Form A: 1.4404/316L
DN
8 Rd 28x 1/8"
15 Rd 34 × 1/8"
25 Rd 52 × 1/6"
40 Rd 65 × 1/6"
50 Rd 78 × 1/6"
80 Rd 110 × 1/4"
3A-Ausführung lieferbar (Ra ≤ 0,8 μm/150 grit.)
Alle Abmessungen in [mm]
Esc
-
+ E
+1.5 +1.5 (+0.06)
L L
–2.0 –2.0 (–0.08)
G L
367
398
434
560
720
815
Esc
-
+ E
+1.5 (+0.06)
L
–2.0 (–0.08)
G L
367
398
434
560
720
815
mm (inch)
a0002527-ae
U di
16 5,53
16 8,55
26 11,38
38 17,07
50 25,60
81 38,46
mm (inch)
a0002528-ae
U di
10 5,53
16 8,55
26 11,38
38 17,07
50 25,60
81 38,46
