KSM-4

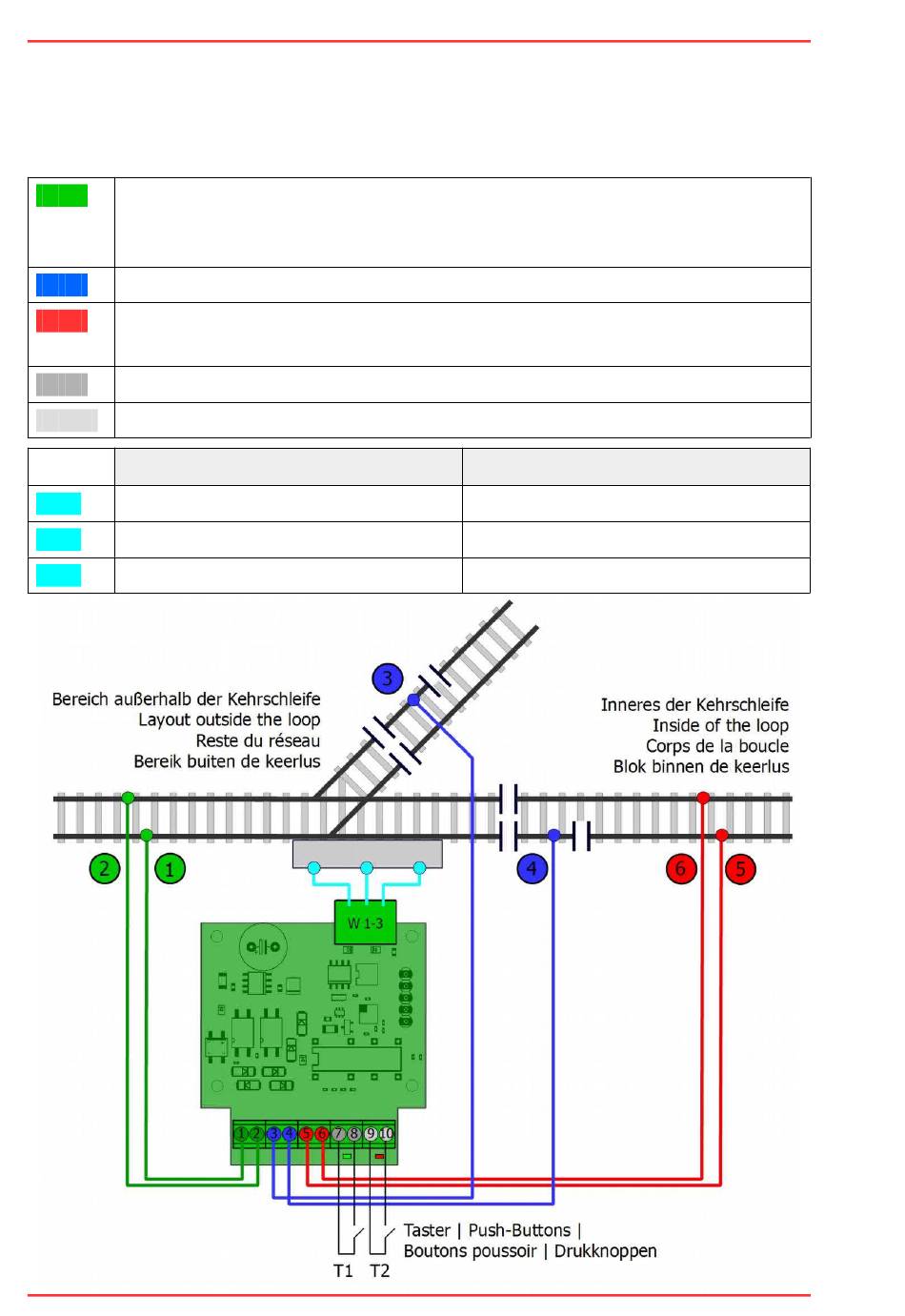

3.2. Anschlüsse
An den Anschlüssen des Bausteins sind Anreihklemmen angelötet, in die Sie die
Anschlusskabel einstecken und festschrauben.
1 | 2
Schienen außerhalb der Kehrschleife.
Achten Sie darauf, die beiden Anschlüsse an die Schienen genau entsprechend
der Abbildung zuzuordnen.
3 | 4
Übergangsbereiche, jeweils äußere Schiene.
5 | 6
Innenbereich der Kehrschleife:
5 → äußere Schiene | 6 → innere Schiene
7 | 8
Taster 1
9 | 10
Taster 2
Weiche mit Doppelspulenantrieb:
W 1
Weichenstellung 1
W 2
Spannungsversorgung / Rückleiter
W 3
Weichenstellung 2
10 | Anschlüsse KSM-4
Motorische Weiche:
Anschluss 1
nicht belegt / frei
Anschluss 2
tams elektronik
