4

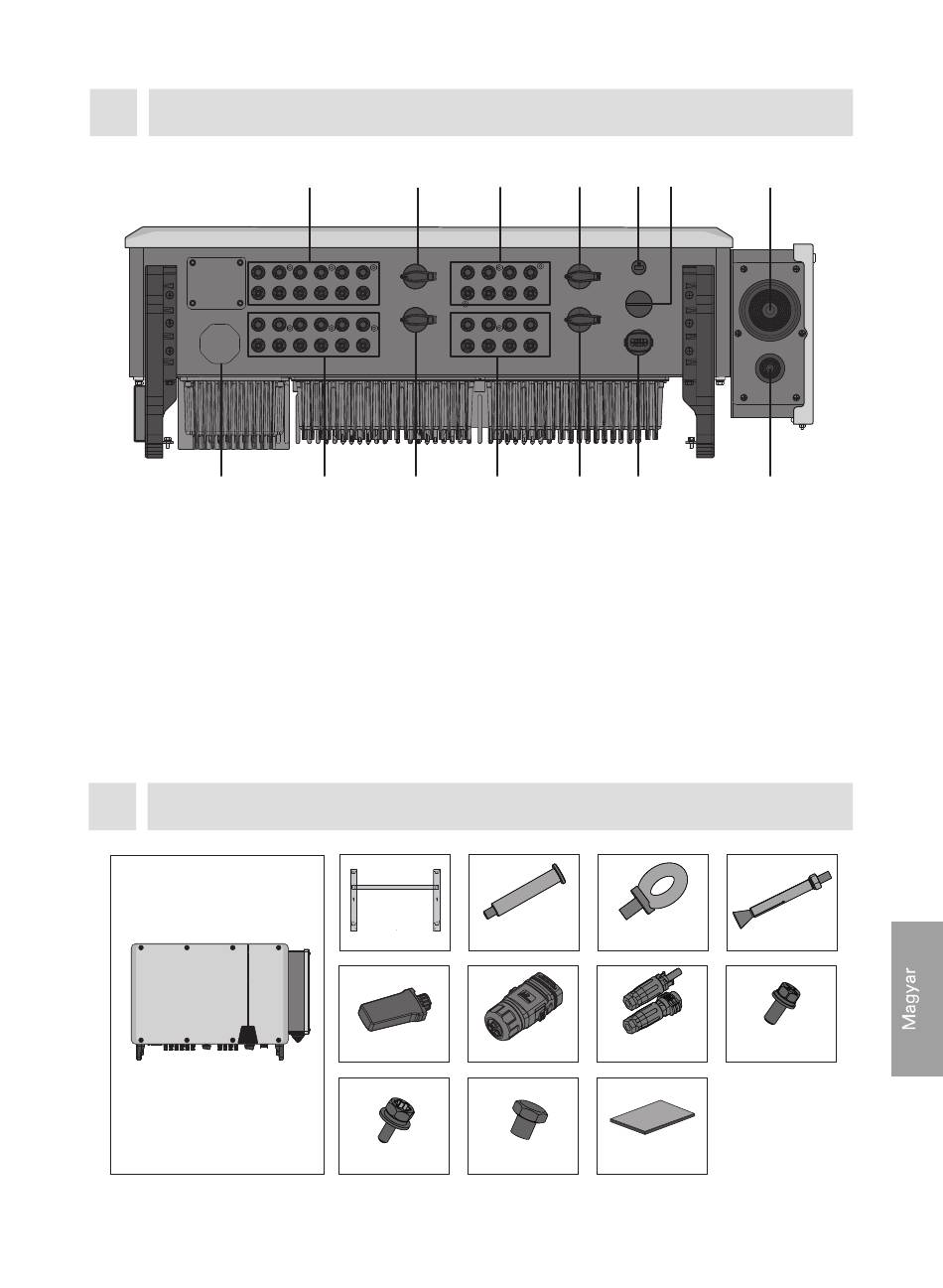

ÁTTEKINTÉS
8
1 Egyenáramú csatlakozó, 1–6 bemenet
(az 1. egyenáramú kapcsolóhoz csatlakozik)
2 1. egyenáramú kapcsoló
3 Egyenáramú csatlakozó, 13–16 bemenet
(a 3. egyenáramú kapcsolóhoz csatlakozik)
4 3. egyenáramú kapcsoló
5 Wifimodul port
6 Fenntartott csatlakozó
7 Váltóáramú kábel – befűzési nyílás
5
KISZÁLLÍTOTT TÉTELEK
Inverter, 1 db
QG0040_ASW75-110k-LT_EU_1122
1 2
9 10
Rögzítőkonzol, 1 db
Wifimodul, 1 db
M4 × 9 csavar, 6 db
3 4 5 6
11 12 13
8 Zárószelep
9 Egyenáramú csatlakozó, 7–12 bemenet
(a 2. egyenáramú kapcsolóhoz csatlakozik)
10 egyenáramú kapcsoló
11 Egyenáramú csatlakozó, 17–20 bemenet
(a 4. egyenáramú kapcsolóhoz csatlakozik)
12 egyenáramú kapcsoló
13 RS485-ös kommunikációs port
14 Fenntartott földelés – leválasztó tömítés
Fogantyú, 4 db Emelőgyűrű, 2 db
(opcionális) (opcionális)
RS 485 COM Egyenáramú csatlakozó
(pár), 16/20 db
csatlakozó, 1 db
Dokumentációs
M10×20 csavar, 2 db
csomag, 1 db
7
14
Terpesztőcsavar, 4 db
M5 × 12 csavar, 2 db
75
