6.2
Anschluss
HINWEIS
Bei Verwendung des X9.1 RIO-Bus (Steckklemme) steht die 3. RS-485 Schnittstelle von X6 (Pin
14/15/16) nicht mehr zur Verfügung. Hierbei wird das myGEKKO RIO mit dem RIO Slave Bus verbun-
den, nicht mit dem Master Bus. Somit ist nur die Verbindung mit einem RIO16 möglich. Eine Kommu-
nikation mit RIO29/37 über diese Schnittstelle ist nicht möglich.
6.3

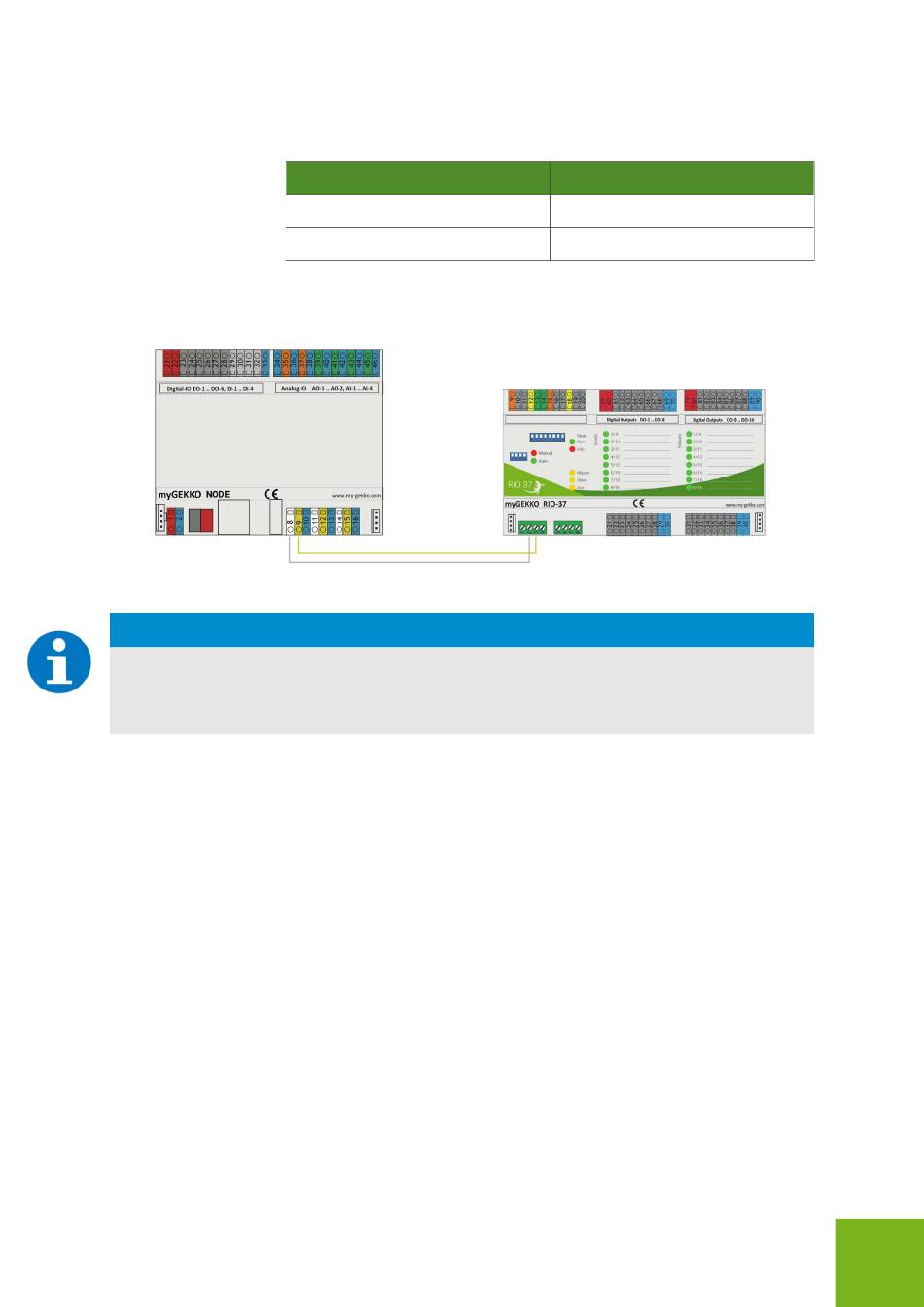

Beispiel: Erweiterung RIO
NODE
RS485_xA
RS485_xB
Mit dem myGEKKO NODE können die myGEKKO RIOs über das TCP/IP-Netz-
werk in das myGEKKO OS integriert werden. Der myGEKKO NODE ist für die
DIN-Schienenmontage / REG-Einbau geeignet.
Der myGEKKO SLIDE2 wird über dem Zusatznetzwerkanschluss (ETH1) mit
dem myGEKKO NODE verbunden. Damit dieser Verbund auch mit dem Internet
verbunden ist, wird der Hauptnetzwerkanschluss (ETH0) des myGEKKO NODE
mit dem Router verbunden.
Die RIO-Module werden direkt am myGEKKO NODE an einem COM-Port
(RS485) angeschlossen. Die RIO-Station besteht aus einem Master-Modul
(RIO37 oder RIO29), an welchem weitere 15 RIO-Module angeschlossen wer-
den können.
RIO
RxTx+
RxTx-
