4

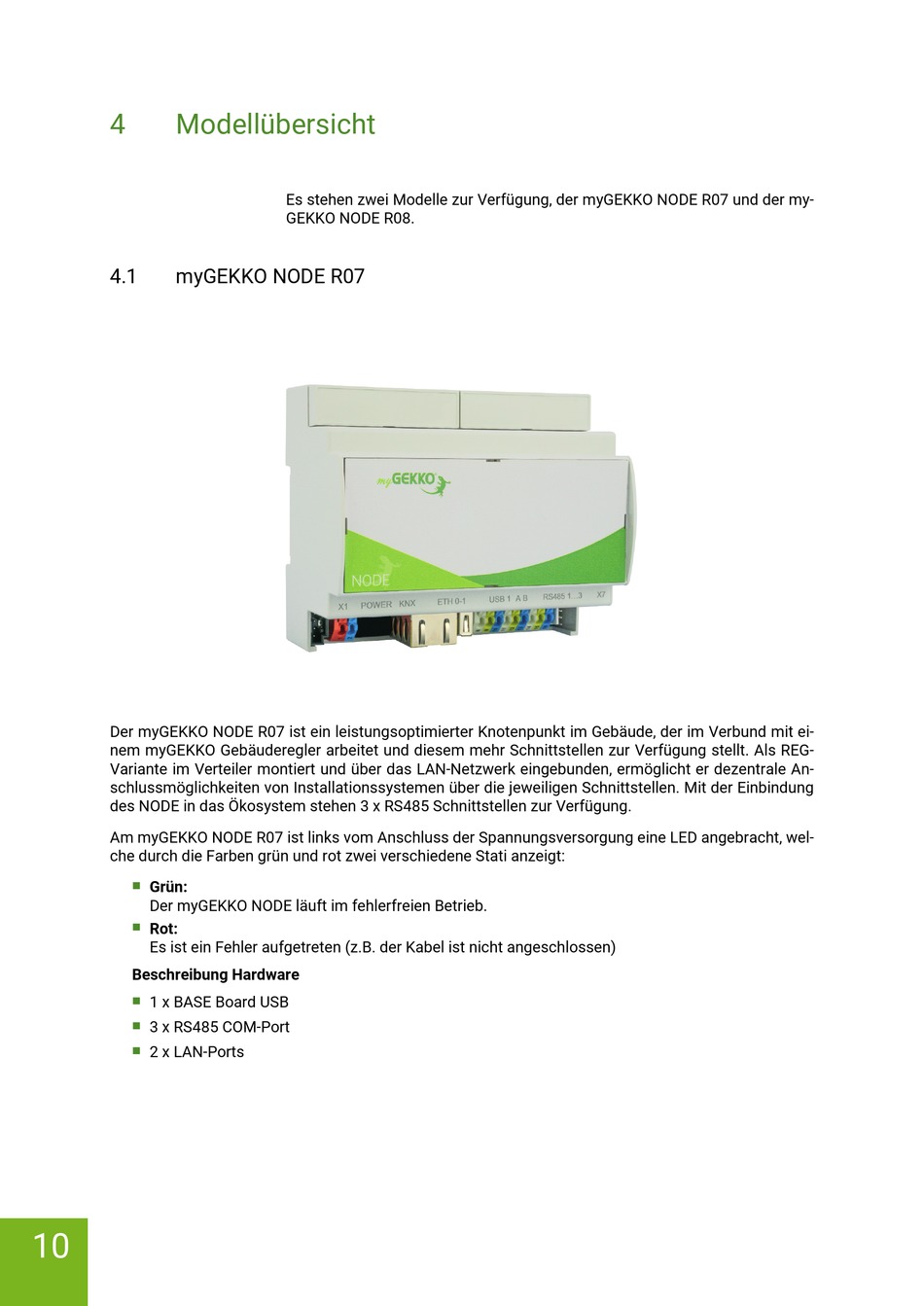

Modellübersicht
4.1
myGEKKO NODE R07
Der myGEKKO NODE R07 ist ein leistungsoptimierter Knotenpunkt im Gebäude, der im Verbund mit ei-
nem myGEKKO Gebäuderegler arbeitet und diesem mehr Schnittstellen zur Verfügung stellt. Als REG-
Variante im Verteiler montiert und über das LAN-Netzwerk eingebunden, ermöglicht er dezentrale An-
schlussmöglichkeiten von Installationssystemen über die jeweiligen Schnittstellen. Mit der Einbindung
des NODE in das Ökosystem stehen 3 x RS485 Schnittstellen zur Verfügung.
Am myGEKKO NODE R07 ist links vom Anschluss der Spannungsversorgung eine LED angebracht, wel-
che durch die Farben grün und rot zwei verschiedene Stati anzeigt:
Grün:
n
Der myGEKKO NODE läuft im fehlerfreien Betrieb.
Rot:
n
Es ist ein Fehler aufgetreten (z.B. der Kabel ist nicht angeschlossen)
Beschreibung Hardware
1 x BASE Board USB
n
3 x RS485 COM-Port
n
2 x LAN-Ports
n
10
Es stehen zwei Modelle zur Verfügung, der myGEKKO NODE R07 und der my-
GEKKO NODE R08.
