- Seite 1 PI Node myGEKKO PI Node Technisches Handbuch Technisches Handbuch...
-
Seite 2: Inhaltsverzeichnis
MAC-Adresse auslesen..............6 myGEKKO PI Node RIO..............7 Anschluss..................7 Konfiguration.................. 7 myGEKKO PI Node DMX..............9 Anschluss..................9 Konfiguration myGEKKO PI Node als DMX Erweiterung..... 9 myGEKKO PI Node EnOcean............11 Anschluss..................11 Konfiguration................11 myGEKKO PI Node Zutritt............. 13 Anschluss..................13 Konfiguration myGEKKO PI Node als Erweiterung Zutritt..13 myGEKKO PI Node M-Bus............. -
Seite 3: Sicherheit Und Garantie
Sicherheit und Garantie Die Geräte sind nach den derzeit gültigen Regeln der Technik gebaut und be- triebssicher. Sie wurden geprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinwei- se, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt die Ekon GmbH keine Haftung. - Seite 4 GEFAHR Elektrische Spannung ! Lebensgefahr und Brandgefahr durch elektrische Spannung Im Innern des Geräts befinden sich ungeschützte spannungsführende Bau- teile. Die VDE-Bestimmungen beachten. Alle zu montierenden Leitungen spannungslos schalten und Sicherheitsvorkehrungen gegen unbeabsichtig- tes Einschalten treffen. Das Gerät bei Beschädigung nicht in Betrieb neh- men.
-
Seite 5: Allgemein

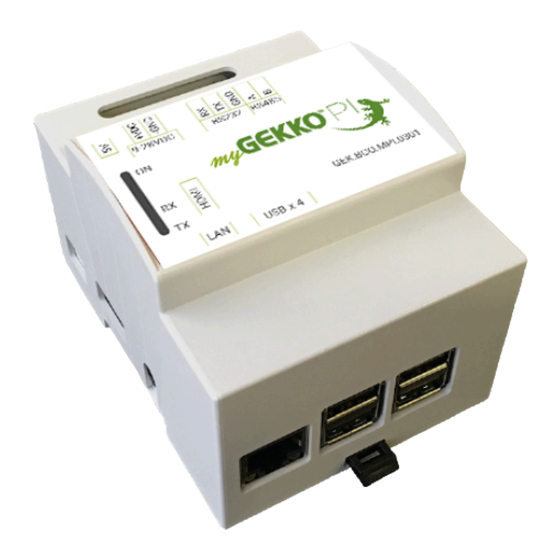

Allgemein Der myGEKKO PI Node stellt eine Schnittstellenerweiterung RS232/RS485 für Ihren myGEKKO Gebäuderegler über das TCP/IP Netzwerk zur Verfügung. Gleichzeitig kann der myGEKKO PI Node auch als Netzwerk-Audioplayer mit Stereo-Line Ausgang genutzt werden. -
Seite 6: Mac-Adresse Auslesen
4. Während des Startvorgangs wird auf dem USB-Stick eine .txt Datei erstellt, in der die MAC-Adresse des myGEKKO PI Node abgespeichert wird. 5. Nach ca. 10 Sekunden kann der USB-Stick aus dem myGEKKO PI Node entfernt werden 6. An einem Laptop/PC kann die .txt Datei mit der MAC-Adresse geöffnet... -
Seite 7: Mygekko Pi Node Rio
PI Node RIO Anschluss Mit dem myGEKKO PI Node LAN-RIO können Sie die RIO Linie über das TCP/ IP Netzwerk mit dem myGEKKO OS verbinden. Der myGEKKO PI Node ist für DIN Schienenmontage/ REG Einbau geeignet. Der myGEKKO PI Node wird mit dem Netzwerk verbunden über eine RJ45 Buchse, die RIO Module werden am... - Seite 8 6. Geben Sie unten links die MAC-Adresse oder IP-Adresse des myGEKKO PI Node ein, um eine Verbindung herzustellen 7. Konfigurieren Sie nun die myGEKKO RIOs wie dies im Handbuch von my- GEKKO RIO beschrieben ist...
-
Seite 9: Mygekko Pi Node Dmx
PI Node DMX Anschluss Um DMX Geräte über Netzwerk anzubinden, kann myGEKKO PI Node verwen- det werden. Der myGEKKO PI Node wird über den COM 2 (RS485) mit den (ma- ximal 32) DMX Geräten verbunden. Konfiguration myGEKKO PI Node als DMX Erweiterung 1. - Seite 10 6. Geben Sie oben rechts die MAC- oder IP-Adresse des myGEKKO PI Node ein, um eine Verbindung herzustellen 7. Konfigurieren Sie nun DMX wie dies im Handbuch von DMX beschrieben ist...
-
