HINWEIS
Bei Verwendung des X9.1 RIO-Bus (Steckklemme) steht die 3. RS-485 Schnittstelle von X6 (Pin
14/15/16) nicht mehr zur Verfügung. Hierbei wird das myGEKKO RIO mit dem RIO Slave Bus verbun-
den, nicht mit dem Master Bus. Somit ist nur die Verbindung mit einem RIO16 möglich. Eine Kommu-
nikation mit RIO29/37 über diese Schnittstelle ist nicht möglich.
4.2

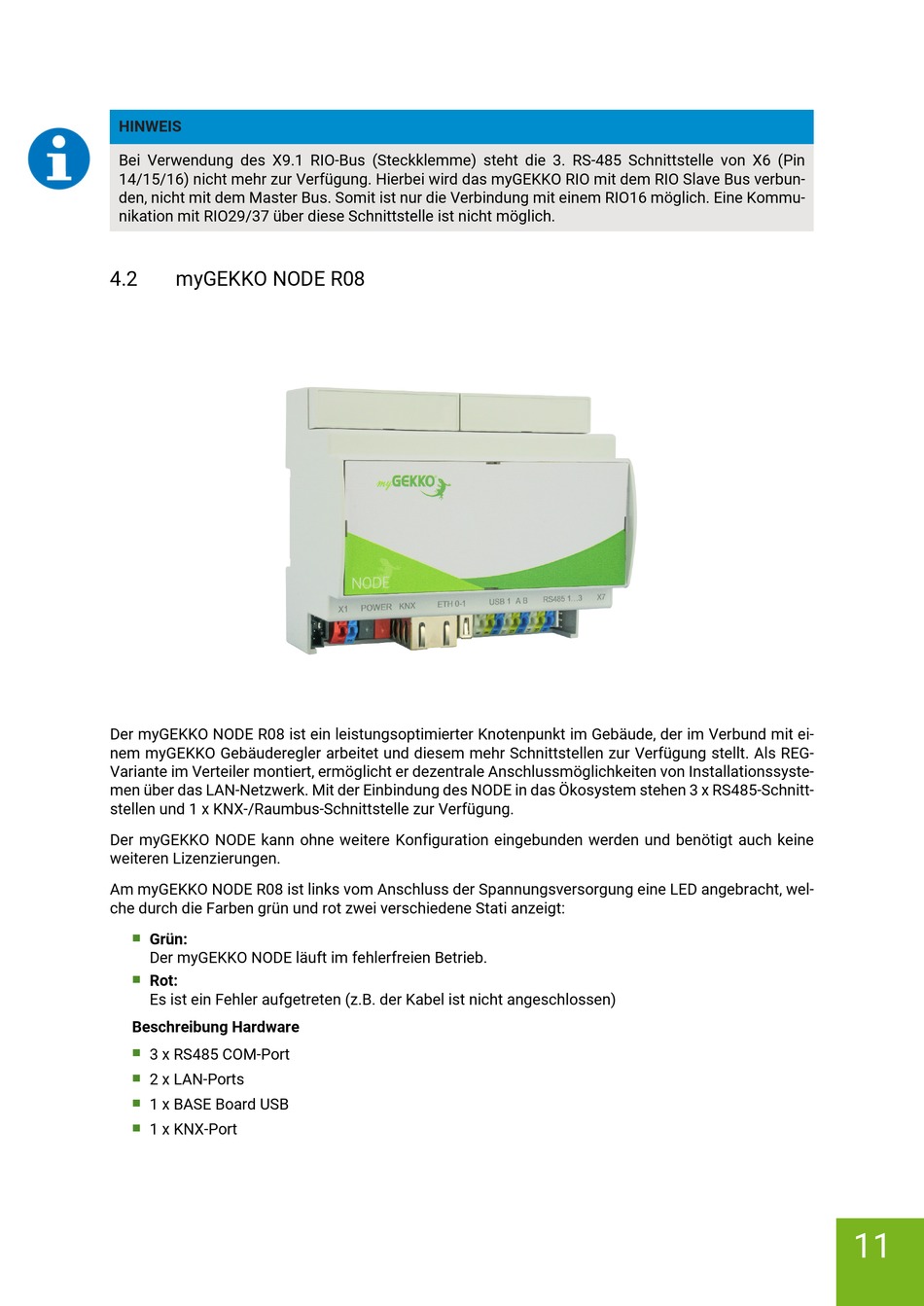

myGEKKO NODE R08
Der myGEKKO NODE R08 ist ein leistungsoptimierter Knotenpunkt im Gebäude, der im Verbund mit ei-
nem myGEKKO Gebäuderegler arbeitet und diesem mehr Schnittstellen zur Verfügung stellt. Als REG-
Variante im Verteiler montiert, ermöglicht er dezentrale Anschlussmöglichkeiten von Installationssyste-
men über das LAN-Netzwerk. Mit der Einbindung des NODE in das Ökosystem stehen 3 x RS485-Schnitt-
stellen und 1 x KNX-/Raumbus-Schnittstelle zur Verfügung.
Der myGEKKO NODE kann ohne weitere Konfiguration eingebunden werden und benötigt auch keine
weiteren Lizenzierungen.
Am myGEKKO NODE R08 ist links vom Anschluss der Spannungsversorgung eine LED angebracht, wel-
che durch die Farben grün und rot zwei verschiedene Stati anzeigt:
Grün:
n
Der myGEKKO NODE läuft im fehlerfreien Betrieb.
Rot:
n
Es ist ein Fehler aufgetreten (z.B. der Kabel ist nicht angeschlossen)
Beschreibung Hardware
3 x RS485 COM-Port
n
2 x LAN-Ports
n
1 x BASE Board USB
n
1 x KNX-Port
n
11
