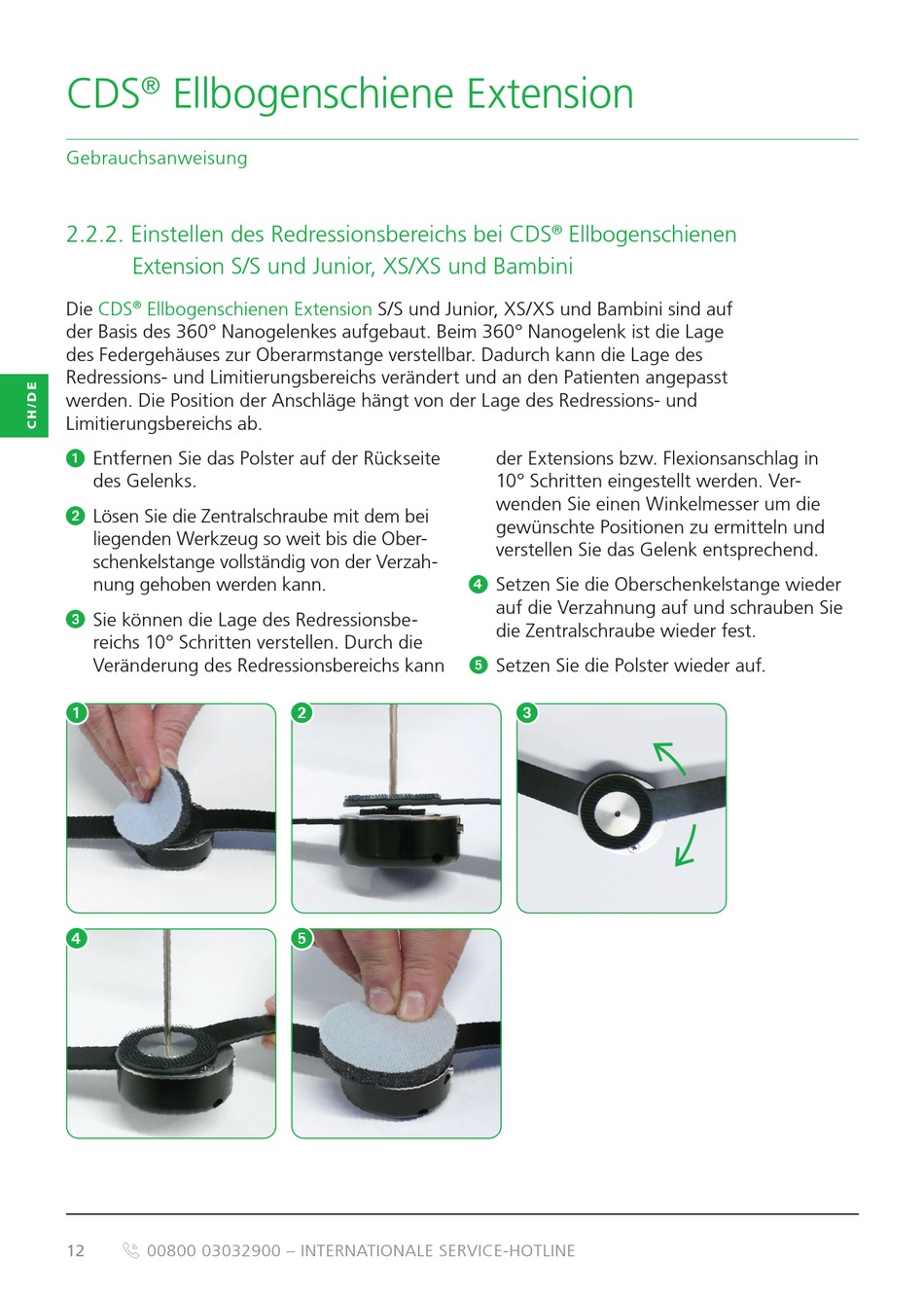

2.2.2. Einstellen des Redressionsbereichs bei CDS
Extension S/S und Junior, XS/XS und Bambini
Die CDS Ellbogenschienen Extension
®
der Basis des 360° Nanogelenkes aufgebaut. Beim 360° Nanogelenk ist die Lage
des Federgehäuses zur Oberarmstange verstellbar. Dadurch kann die Lage des
Redressions- und Limitierungsbereichs verändert und an den Patienten angepasst
werden. Die Position der Anschläge hängt von der Lage des Redressions- und
Limitierungsbereichs ab.
1 Entfernen Sie das Polster auf der Rückseite
des Gelenks.
2 Lösen Sie die Zentralschraube mit dem bei
liegenden Werkzeug so weit bis die Ober-
schenkelstange vollständig von der Verzah-
nung gehoben werden kann.
3
Sie können die Lage des Redressionsbe-
reichs 10° Schritten verstellen. Durch die
Veränderung des Redressionsbereichs kann
1 1
4 4
12
