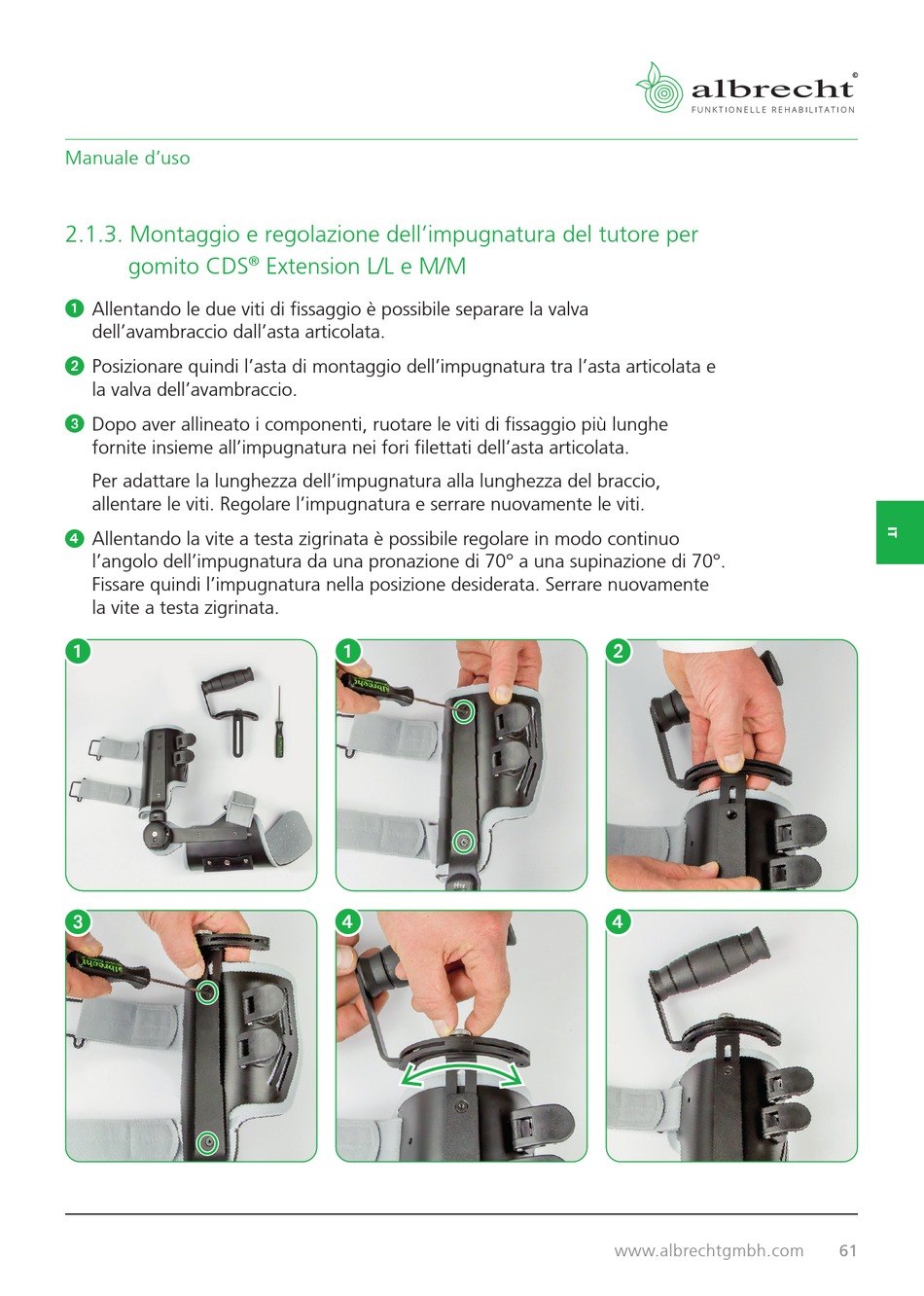

2.1.3. Montaggio e regolazione dell'impugnatura del tutore per

gomito CDS
1
Allentando le due viti di fissaggio è possibile separare la valva
dell'avambraccio dall'asta articolata.
2 Posizionare quindi l'asta di montaggio dell'impugnatura tra l'asta articolata e
la valva dell'avambraccio.
3 Dopo aver allineato i componenti, ruotare le viti di fissaggio più lunghe
fornite insieme all'impugnatura nei fori filettati dell'asta articolata.
Per adattare la lunghezza dell'impugnatura alla lunghezza del braccio,
allentare le viti. Regolare l'impugnatura e serrare nuovamente le viti.
4
Allentando la vite a testa zigrinata è possibile regolare in modo continuo
l'angolo dell'impugnatura da una pronazione di 70° a una supinazione di 70°.
Fissare quindi l'impugnatura nella posizione desiderata. Serrare nuovamente
la vite a testa zigrinata.
1 1
3 3
Extension L/L e M/M
®
1 1
4 4
2 2
4 4
