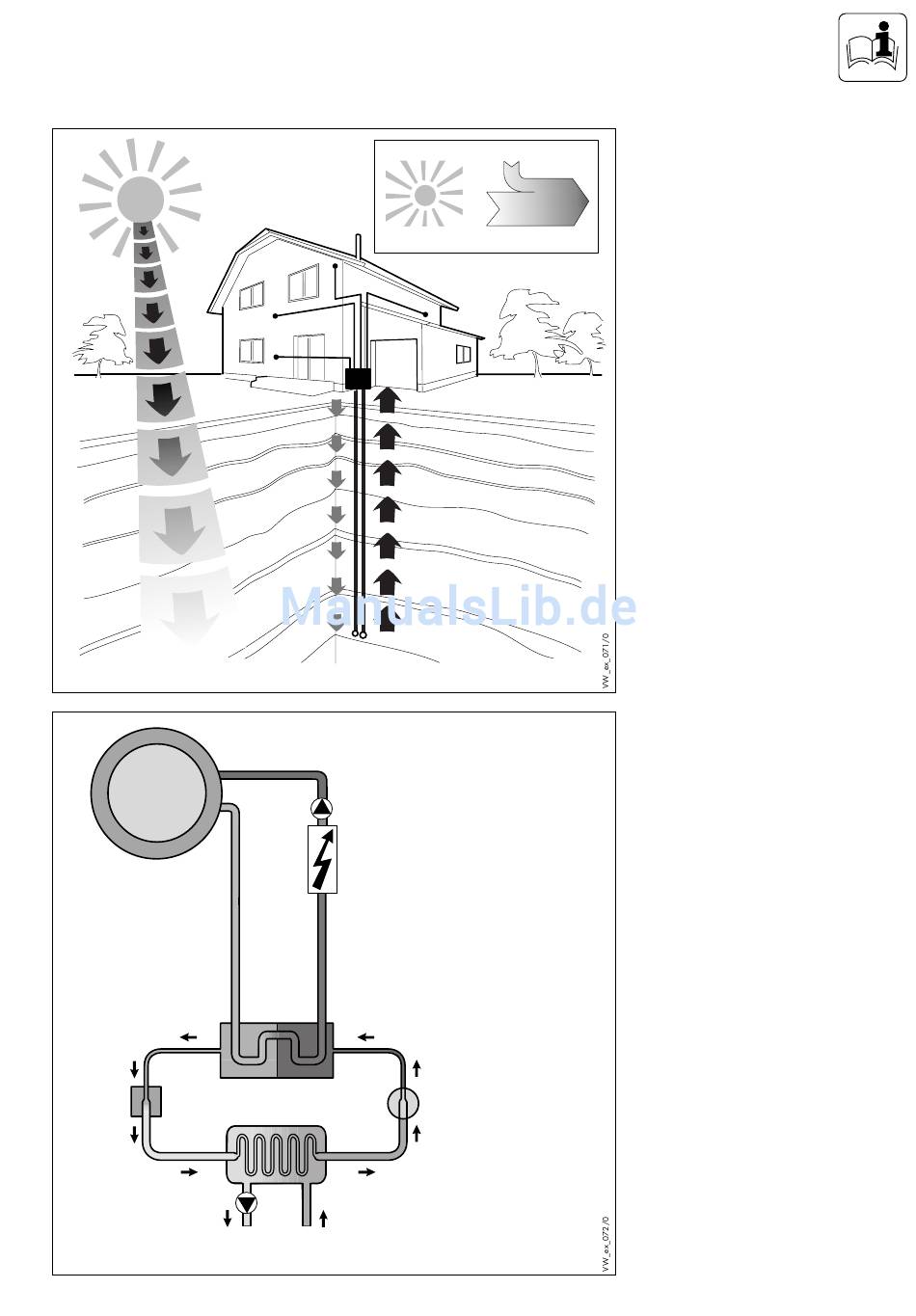

Abb. F.1: Nutzung von Wärmequellen wie Bodenwärme oder Grundwasser
Wärmesystem
3
4
Expansionsventil
Kälteträgerpumpe
Wärmequelle
Abb. F.2: Funktionsweise der Wärmepumpe
Heizkreis-
Pumpe
Zusatzheizung
(Zubehör)
Verflüssiger
Kompressor
Verdampfer
2
1/4 Elektroenergie
3/4 Umweltenergie
4/4 Heizenergie
Heizwasserkreislauf
Kältemittelkreislauf
1
Kälteträgerkreislauf
ALLGEMEINES
Funktion
Die Vaillant Wärmepumpe kann von
unterschiedlichen Wärmequellen, wie
z. B. Grundwasser, Erdwärme etc.
gespeist werden.
Das System besteht aus getrennten
Kreisläufen, die mittels
Wärmeübertragern miteinander
gekoppelt sind. Diese Kreisläufe sind:
- der Kälteträgerkreislauf, mit dem
die Energie der Wärmequelle zum
Kältemittelkreislauf transportiert
wird
- der Kältemittelkreislauf, mit dem
durch Verdampfen, Verdichten und
expandieren Wärme an den
Warmwasserkreislauf abgegeben
wird
- der Heizwasserkreislauf, mit dem
die Heizung betrieben wird
Der Kompressor (1) des Kältemittel-
kreislaufs saugt Kältemittel vom Ver-
dampfer (2) an. Dadurch sinkt der
Druck des Kältemittels. Das Kältemittel
fängt an zu verdampfen und geht in
den gasförmigen Zustand über.
Die zum Verdampfen benötigte
Wärme wird vom Kälteträgerkreislauf
(d. h. der Wärmequelle) durch
Wärmeübertragung im Verdampfer
geliefert.
Anschließend wird das gasförmige
Kältemittel im Kompressor kompri-
miert, wodurch sich die Temperatur
erhöht.
Das Kältemittel wird dann zum
Kondensator (3) geleitet, wo es seine
Wärme an den Heizwasserkreislauf
abgibt.
Weil durch die Wärmeabgabe die
Temperatur des Kältemittels sinkt, geht
das Kältemittel wieder in den flüssi-
gen Zustand über.
Nachdem das Kältemittel über das
Expansionsventil (4) entspannt wird,
gelangt es wieder zum Verdampfer
und der Kreislauf beginnt von neuem.
5
