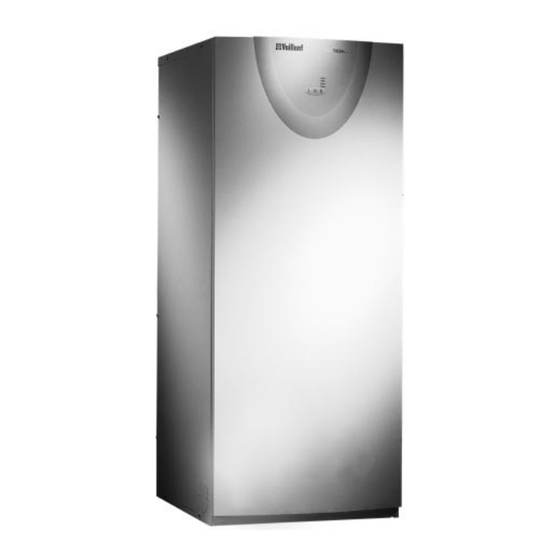

- Seite 1 BEDIENUNGSANLEITUNG Vaillant Wärmepumpe GEOTHERM Baureihe pro VWS, VWW, VWD 6...18P...
- Seite 2 Kunde! (Montage, Wartung, Reparaturen wendigen Einstellungen hat Ihr aner- usw.) dürfen nur einen anerkannten kannter Fachhandwerksbetrieb nach Mit der Vaillant Wärmepumpe haben Fachhandwerksbetrieb durchgeführt Ihren Wünschen vorgenommen. Sie ein Spitzenprodukt aus dem Haus werden! Änderungen sind also nur notwendig, Vaillant erworben.
-
Seite 3: Inhaltsverzeichnis
INHALT Allgemeines Zu Ihrer Information ......4 Verwendete Symbole .....4 Haftung . -
Seite 4: Allgemeines Zu Ihrer Information
Die Werksgarantie erlischt Mit der CE-Kennzeichnung wird ferner, wenn in das Gerät Teile einge- dokumentiert, daß die Geräte der baut werden, die nicht von Vaillant VWW 6P Baureihe GEOTHERM die Anforde- zugelassen sind. rungen der Richtlinie über die elektro- Nicht umfaßt sind von der Werksga-... -
Seite 5: Funktion
ALLGEMEINES Funktion 1/4 Elektroenergie Die Vaillant Wärmepumpe kann von unterschiedlichen Wärmequellen, wie z. B. Grundwasser, Erdwärme etc. 3/4 Umweltenergie 4/4 Heizenergie gespeist werden. Das System besteht aus getrennten Kreisläufen, die mittels Wärmeübertragern miteinander gekoppelt sind. Diese Kreisläufe sind: - der Kälteträgerkreislauf, mit dem die Energie der Wärmequelle zum... -
Seite 6: Sicherheit Sicherheitshinweise
SICHERHEIT Sicherheitshinweise Vorsichtshinweise Undichtigkeiten Bei evtl. Undichtigkeiten im Warm- wasserleitungsbereich zwischen Aufstellung und Einstellung Korrosionsschutz Gerät und Zapfstellen schließen Sie sofort das Kaltwasser-Absperrventil Aufstellung und Einstellarbei- Verwenden Sie keine Sprays, am Gerät und lassen Sie die Undich- ten sowie Wartung und Repa- Lösungsmittel, chlorhaltigen Reini- tigkeit durch Ihren Fachhandwerks- ratur des Gerätes dürfen nur... -
Seite 7: Prüfungen Vor Inbetriebnahme
BEDIENUNG Prüfungen vor Inbetriebnahme Absperreinrichtungen öffnen Kontrollieren Sie, ob die externen Absperrventile im Heizungs-Vor- und-Rücklauf geöffnet sind. Wasserstand kontrollieren Die Anlage darf nur einge- schaltet werden, wenn die Heizungsanlage ordnungs- gemäß mit Wasser gefüllt ist. Kontrollieren Sie den Fülldruck der Anlage am externen Manometer. -
Seite 8: Bedienelemente Und Anzeigen
BEDIENUNG Bedienelemente und Anzeigen Spannungsversorgung an: Wärmepumpe in Betrieb aus: Keine Spannung an der Wärmepumpe Störungsmeldung an: Störung durch Hochdruckpressostat aus: keine Störung Störungsmeldung an: Störung durch Niederdruckpressostat aus: keine Störung Störungsmeldung an: Störung durch Motorschutz Verdichter oder Kälteträgerpumpe aus: keine Störung Taste „Reset“... -
Seite 9: Einschalten Der Wärmepumpe
BEDIENUNG Einschalten der Wärmepumpe Der Hauptschalter darf nur eingeschaltet werden, wenn die Heizungsanlage ord- nungsgemäß mit Wasser gefüllt ist. Zum Einschalten der Wärmepumpe drücken Sie bitte die Taste I (1). Abb. B.3: Einschalten der Wärmepumpe Ausschalten der Wärmepumpe Zum Ausschalten der Wärme- pumpe drücken Sie bitte die Taste 0 (2). -
Seite 10: Heizung
BEDIENUNG Heizung Raumtemperatur-Sollwert einstellen Die Einstellung ist nur mit einem zusätzlichen Regler möglich. Beachten Sie die zugehörige Anleitung des Regelgerätes. Heizungssystem füllen Drehen Sie alle Thermostatventile des Heizungssystems auf. Schließen Sie einen Füllschlauch an einem Wasserhahn an. Befestigen Sie das freie Ende des Füllschlauchs am Füllventil (1). -
Seite 11: Pflege Und Inspektion
BEDIENUNG Pflege und Inspektion Wartung Das Gerät ist als wartungsfrei anzu- Reinigen Sie den Mantel Ihres Gerä- tes mit einem feuchten Tuch und sehen. etwas Seife. Verwenden Sie keine Trotzdem sollten die aufgeführten Scheuer- oder Reinigungsmittel, die Kontrollen regelmäßig durchgeführt die Verkleidung beschädigen könn- werden. -
Seite 12: Fehlersuche
STÖRUNGSBEHEBUNG Fehlersuche Das Gerät ist mit folgender Sicher- heitsausrüstung ausgestattet: - einem Hochdruckpressostat, der den Betrieb des Verdichters mit zu hohem Kondensationsdruck verhin- dert. - einem Niederdruckpressostat, der den Betrieb des Verdichters mit zu niedrigem Verdampfungsdruck ver- hindert. - einem Motorschutz für den Verdich- ter und einen Motorschutz für die Soleumwälzpumpe bei den Typen VWS 16P bis VWS 18P, bzw. - Seite 13 STÖRUNGSBEHEBUNG Störung Ursache Behebung 1. Volumestrom im Heizkreislauf zu Abgleich der Volumenströme vorneh- Alarm HP gering 2. Hochdruckpressostat defekt Hochdruckpressostat austauschen 3. Schmutzsieb im Heizkreislauf ver- Schmutzsieb des Heizkreislaufs reini- stopft 4. Trockenpatrone verstopft Trockenpatrone austauschen 1. Luft im Kälteträgerkreislauf Kälteträgerkreislauf entlüften Alarm LP 2.
-
Seite 14: Mögliche Zubehöre
ZUBEHÖRE Mögliche Zubehöre Zubehör Beschreibung Bestell-Nr. Vaillant hat eine Reihe von Zubehören im Programm, die den Umgang mit der Wärmepumpe noch weiter verein- GEOTHERM pro bis 18P fachen und zudem die Wirtschaftlich- keit Ihrer Anlage erhöhen. Elektro-Zusatzheizung Elektro-Zusatzheizung 3 kW für... - Seite 16 Joh. Vaillant GmbH u. Co. Berghauser Straße 40 · 42859 Remscheid Telefon: 0 21 91/18-0 · Telefax: 0 21 91/18-28 10 http://www.vaillant.de · E-Mail: info@vaillant.de...
