Bitte verwenden Sie zugelassene DC-Kabel für die PV-Anlage.
Kabel-Typ
Industrieübliches PV-Kabel
(Modell: PV1-F)
Die Schritte zum Zusammenbau der DC-Steckverbinder sind wie folgt aufgeführt:
a)Das Gleichstromkabel ca. 7mm abisolieren, die Überwurfmutter des Steckers demontieren (siehe
Abb. 3.3)..
b)Crimpen Sie die Metallklemmen mit einer Crimpzange wie in Abbildung 3.4 gezeigt.
c)Setzen Sie den Kontaktstift in den oberen Teil des Steckers ein und schrauben Sie die
Überwurfmutter auf den oberen Teil des Steckers. (wie in Abb. 3.5 gezeigt).
in ei :
sh w s
(12~10AWG)
Tabelle 3-6
7mm
7mm

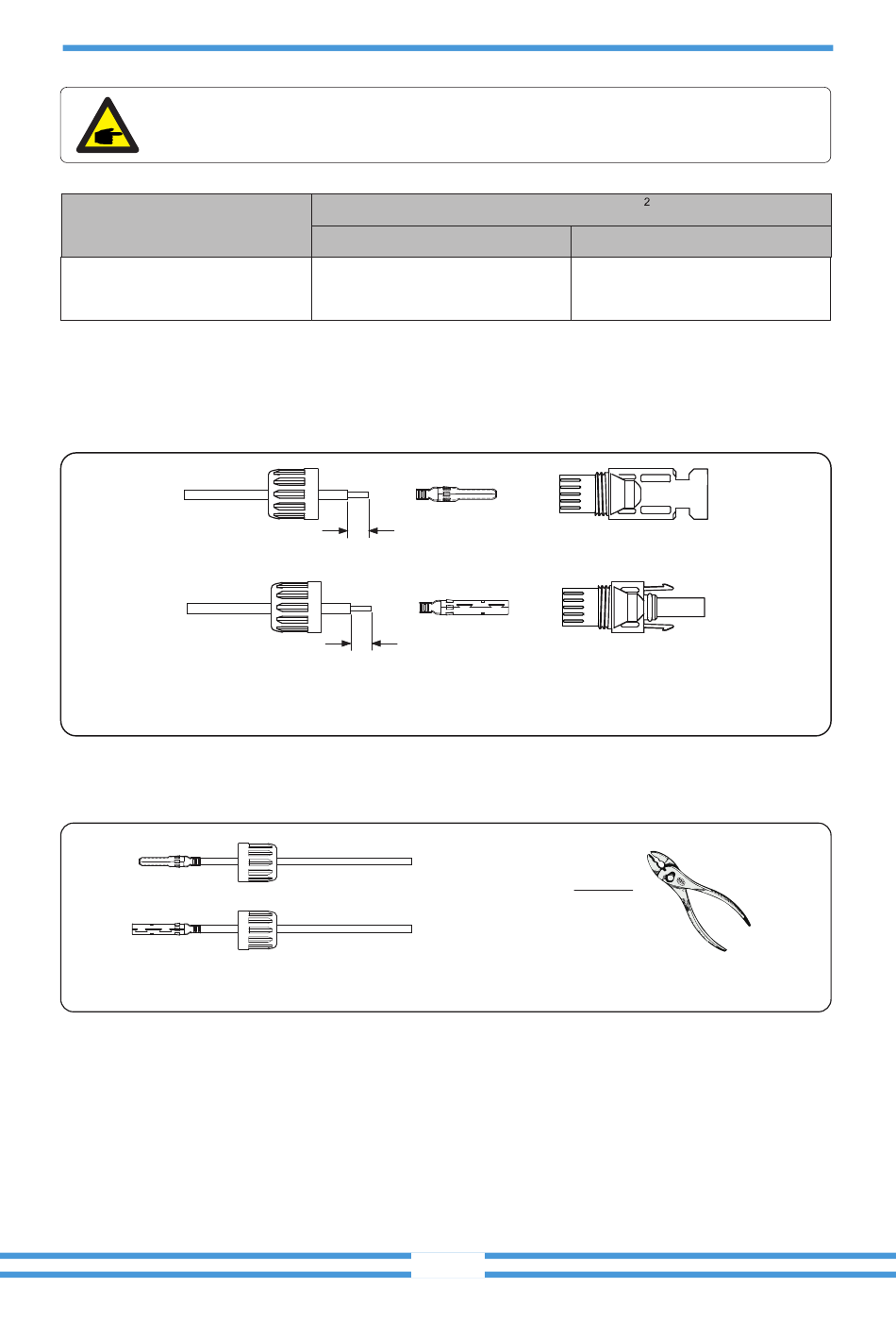

Abb. 3.3 Demontage der Überwurfmutterdes Steckers
Abb. 3.4 Crimpen Sie den Kontaktstift an den Draht
Querschnitt(mm²)
Bereich
4.0~6.0
Crimpzange
- 15 -
Emp ohlener Wert
f
4.0(12AWG)
