Deye SUN-5K-SG04LP3-EU Benutzerhandbuch Seite 11

Die gesamte Verkabelung muss von einem Fachmann durchgeführt werden.
Der Anschluss der Batterie mit einem geeigneten Kabel ist für den sicheren und
effizienten Betrieb des Systems wichtig. Um die Verletzungsgefahr zu verringern,
finden Sie in Tabelle 3-2 die empfohlenen Kabel.
Bitte befolgen Sie die folgenden Schritte, um die Batterie anzuschließen:

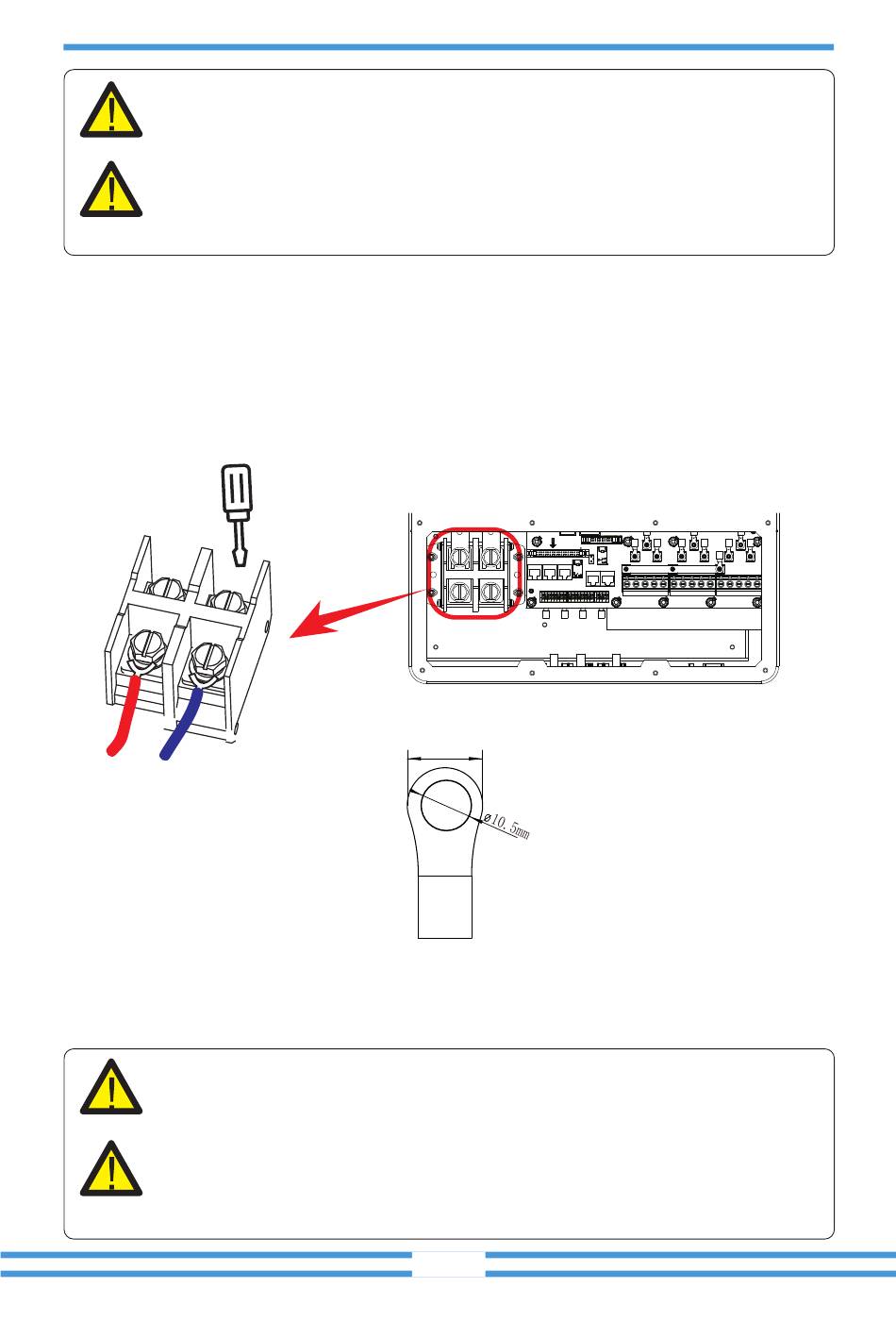

1.Bitte wählen Sie ein geeignetes Batteriekabel mit dem richtigen Anschluß, der gut in die
Batterieklemmen passt.
2.Verwenden Sie einen geeigneten Schraubendreher, um die Schrauben zu lösen und die
Batterieanschlüsse zu montieren, dann Ziehen Sie die Schrauben mit dem
Schraubendreher an und stellen Sie sicher, dass die Schrauben mit einem Drehmoment
von24,5 Nm im Uhrzeigersinn angezogen werden.
3.Achten Sie darauf, dass die Polarität an der Batterie und am Wechselrichter richtig
angeschlossen ist.
4.Falls Kinder den Wechselrichter anfassen oder Insekten in den Wechselrichter gelangen,
denken Sie daran, dass der Stecker des Wechselrichters wasserdicht ist, wenn Sie ihn im
Uhrzeigersinn drehen.
Der Einbau muss mit Sorgfalt erfolgen.
Bevor Sie die endgültige DC-Verbindung herstellen oder den
DC-Schutzschalter/Trenner schließen, stellen Sie sicher, dass der Pluspol (+) an den
Pluspol (+) und der Minuspol (-) an den Minuspol (-) angeschlossen wird. Eine
Verpolung der Batterie führt zu einer Beschädigung des Wechselrichters.
Für 5-12KW Modell, Batterieanschluss Schraubengröße: M10
15.3/16mm
DC Ba�erieeingang
- 09 -
35-50 mm 2
